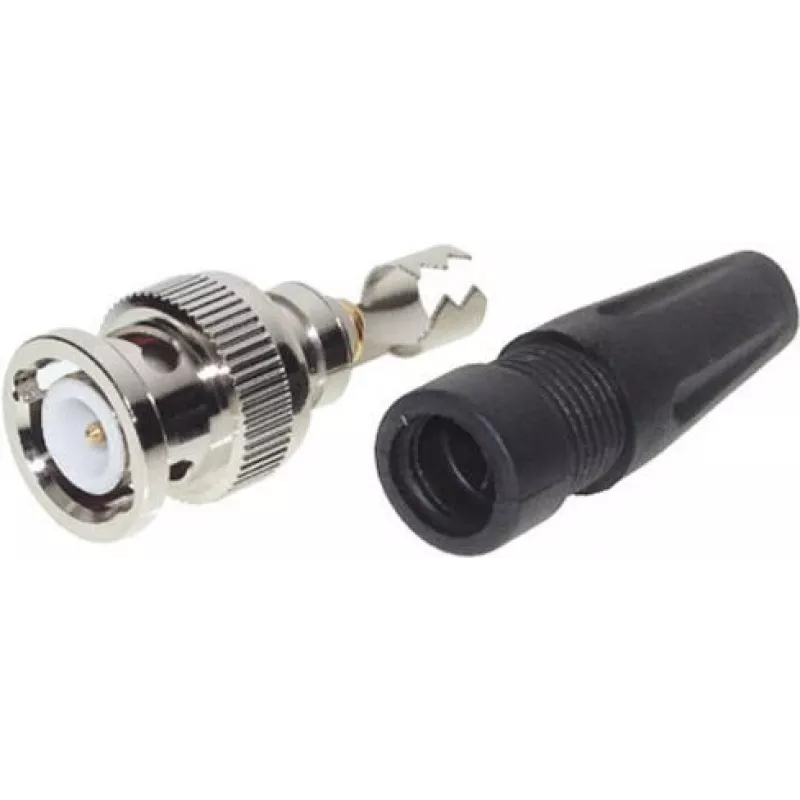

BNC-videopistik ShiverPeaks 98801 — keermega koaksiaalpistik

ShiverPeaks 98801 keermega BNC-videopistik on keermestatud koaksiaalterminal, mis on mõeldud analoogvideo- ja CCTV-süsteemidele. See pakub mehaanilist kruviühendusliidest ühilduvate RG-seeria koaksiaalkaablite kinnitamiseks kaamerate, monitoride, DVR-ide ja muu videovarustuse külge. Pistik on ette nähtud paigaldamiseks kohapeal, kus on vaja töökindlat ja vibratsioonikindlat ühendust ning kus eelistatakse kruvitüüpi BNC-terminali surveliitmike asemel.

Eelised

See keermega BNC-pistik tagab turvalise keermestatud ühenduse, mis vähendab juhuslikku lahtiühendamist ja parandab mehaanilist stabiilsust paigaldistes, kus esineb liikumist või vibratsiooni. Disain toetab standardset analoogvideosignaali edastamist usaldusväärse elektrilise kontakti ja lihtsa kokkupanekuga ühilduvat tüüpi koaksiaalkaablitel. Selle vorm hoiab signaalitee pikkuse minimaalsena ja säilitab takistuse järjepidevuse, kui see on õigesti paigaldatud.

Sobib

• Analoog-CCTV kaameraühendused
• RG-seeria koaksiaalvideokaablite kokkupanek kohapeal
• Ajutised või püsivad videoühendused monitoride ja DVR-idega
• Keskkonnad, kus on vaja keermestatud, vibratsioonikindlaid pistikuid

Peamised spetsifikatsioonid

• Pistiku tüüp: BNC keermega (isane)
• Rakendus: Analoogvideo / CCTV
• Kaabli ühilduvus: RG-seeria koaksiaalkaablid (kohapeal kokkupandavad)
• Kontakt: Mehaaniline keermestatud ühendus paremaks kinnituseks
• Signaal: Standardne 75 Ω analoogvideo edastus

Kuidas kasutada

Valmistage koaksiaalkaabel ette, eemaldades väliskesta, punutise ja dielektriku pistiku disainile vastavatele pikkustele. Libistage vajalik kinnitusrõngas või -muhv kaablile, kui pistiku tüüp seda nõuab, seejärel sisestage kaabli keskjuht BNC-kontakti ja lükake korpus kaabli peale, kuni dielektrik on õigesti paigas. Ühendage keermestatud ühendus ja pingutage käsitsi, seejärel kinnitage sobiva väikese tööriistaga, kui pistiku juhised seda ette näevad. Vajadusel kontrollige järjepidevust ja takistust, et tagada korrektne videosignaali edastus.

Soovitused

Signaali kvaliteedi tagamiseks kasutage õigesti sobitatud 75 Ω RG koaksiaalkaableid, vältige keermestatud ühenduse üle pingutamist, et vältida mehaanilisi kahjustusi, ja tehke pärast kokkupanekut järjepidevuse kontroll. Valige keermega BNC-variant, kui paigaldised on vibratsiooni mõju all või nõuavad suuremat kinnitusvõimet võrreldes surveliitmikega.
