BNC presspistik DELOCK 90756 RG-174 / RG-316 koaksiaalkaablitele koos kahaneva toruga

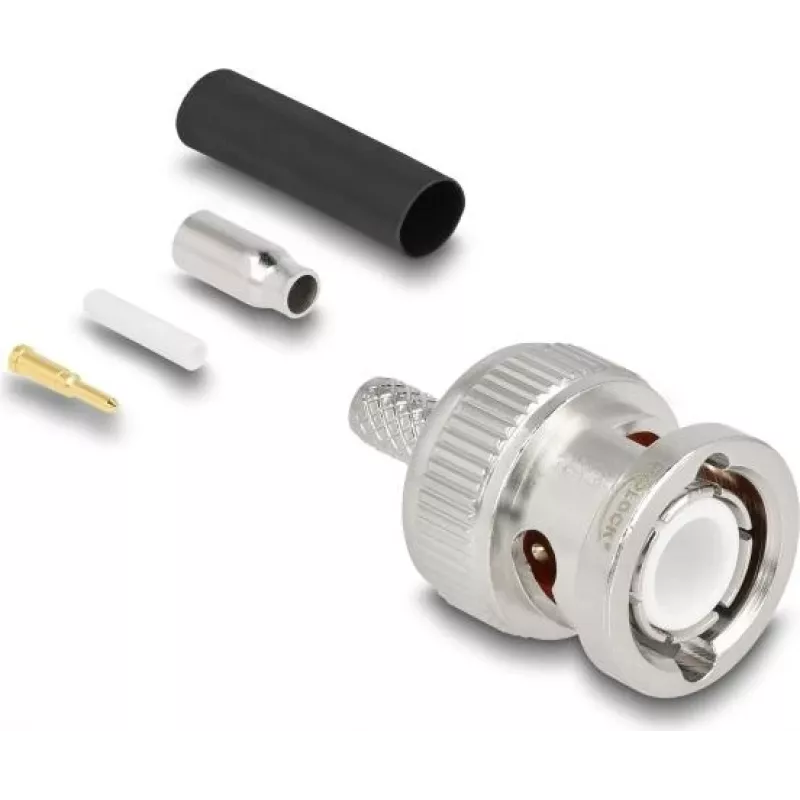

DELOCK BNC presspistik 90756 on ühes tükis pistik, mis on ette nähtud väikese läbimõõduga koaksiaalkaablite, nagu RG-174 ja RG-316, otsastamiseks. Koos sobiva kahaneva toruga tarnitav pistik võimaldab kompaktset, mehaaniliselt kindlat otsastust, mis sobib video-, RF- ja katsesignaali rakendusteks. Pistik on mõeldud professionaalseks ja isetegemise kaablikoostamiseks, kus on vaja usaldusväärset elektrikontakti ja minimaalset jalajälge.

Eelised

BNC presspistik tagab stabiilse koaksiaalühenduse väikese signaalikaoga väikese läbimõõduga kaablite puhul. Kahaneva toru kaasamine parandab tõmbepingeleevendust ja keskkonnakaitset kaabliühenduses, hoides samal ajal koostu korras ja kompaktsena. Ühes tükis disain lihtsustab koostamist, vähendades eraldi osade arvu, mida otsastamise ajal käsitseda. Pistik ühildub levinud pressimistööriistadega keskviigu ja kaabli varje jaoks, võimaldades korratavaid tulemusi korduvatel paigaldustel.

Sobib (ülesanneteks / kasutusjuhtudeks)

Peamised tehnilised andmed

Kasutusjuhend

Valmistage koaksiaalkaabel ette, eemaldades välimise mantli, paljastades varje ja sisemise juhi presspistikule sobivate pikkusteni. Libistage kahanev toru kaablile enne pistiku kokkupanemist. Paigaldage pistiku korpus kaabli kohale, veendudes, et keskjuht istub õigesti viigukontaktis ja punutis loob korraliku kontakti pistiku korpusega. Tehke vajalikud pressimistoimingud keskviigu ja välimise ferruuli jaoks, kasutades sobivaid pressimistööriistu. Asetage kahanev toru kokkupandud ühenduse kohale ja rakendage kuumust selle kahandamiseks, pakkudes tõmbepingeleevendust ja paremat mehaanilist stabiilsust.

Soovitused

Kasutage pistikut koos pressimistööriistade ja stantsidega, mis on ette nähtud väikese läbimõõduga BNC pressotsastustele, et tagada usaldusväärne elektrikontakt. Kontrollige õigeid eemaldusmõõtmeid ja tehke pärast kokkupanekut järjepidevus- / isolatsioonitest. Välitingimustes või kõrgema õhuniiskusega keskkondades kaaluge täiendavaid tihendusmeetmeid lisaks kaasasolevale kahanevale torule, kui on oodata pikaajalist kokkupuudet.
