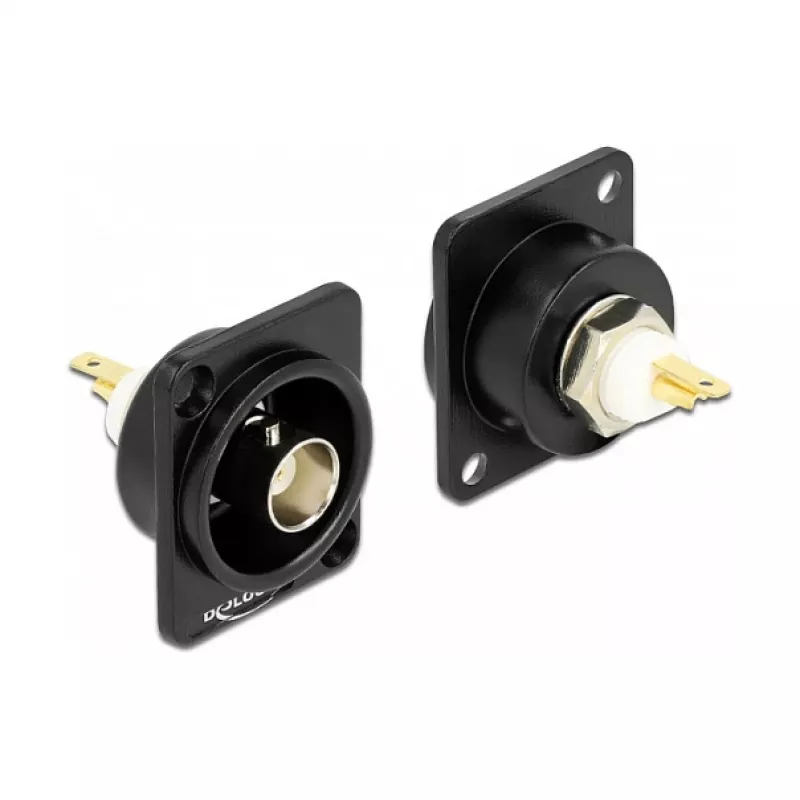

BNC emane juhtmepistik DELOCK 86788, must, 26×31.4×31 mm

DELOCK 86788 on kompaktne must BNC emane juhtmepistik, mis on mõeldud kindlate koaksiaalsignaaliühenduste jaoks. Standardse BNC emaliidesega sobib see pistik video-, raadiosagedus- ja testimisseadmete kaabelduseks, kus on vaja usaldusväärset bajonettühendust. Pistiku mõõtmed on 26 × 31,4 × 31 mm ja see tarnitakse polükotis. Seda saab paigaldada paneelidesse või korpustesse, mis aktsepteerivad XLR-pistikute jaoks D-tüüpi avasid, muutes selle sobivaks analoogseadmete integreerimiseks professionaalsetesse audiosüsteemidesse ja muudesse rakendustesse, mis nõuavad stabiilset varjestatud ühendust.

Eelised

Pistik pakub laialt kasutatavat BNC emaliidest, mis tagab kindla bajonettluku ja järjepideva elektrikontakti koaksiaalkaablite jaoks. Selle kompaktsed mõõtmed võimaldavad paigaldamist kitsastesse paneeliruumidesse või korpustesse ning must viimistlus sobib professionaalsete seadmete esteetikaga. Disain toetab hõlpsat paigaldamist standardsetesse D-tüüpi avadesse, mis on ette nähtud XLR-pistikutele, võimaldades analoogportide lihtsat järelpaigaldamist riiulitesse, konsoolidesse või korpustesse.

Sobib

• Videosignaali kaabeldus CCTV- ja ringhäälinguseadmetele
• Raadiosageduslikud testimisseadistused ja laboriseadmed
• Analoogaudiovideo liideste integreerimine professionaalsetesse audioriiulitesse ja -korpustesse
• Kohandatud korpused, paneelid ja järelpaigalduspaigaldised D-tüüpi/XLR väljalõigetega

Peamised tehnilised andmed

• Pistiku tüüp: BNC emane (bajonettühendus)
• Kasutusotstarve: koaksiaalsignaaliühendused (video, raadiosagedus, test)
• Materjal/viimistlus: must korpus (väljanägemisele keskenduv kirjeldus)
• Välismõõtmed: 26 mm (L) × 31,4 mm (S) × 31 mm (K)
• Paigaldus: paneeli/korpuse paigaldus D-tüüpi/XLR-stiilis avadesse
• Pakend: polükott

Kasutamine

Valmistage ette koaksiaalkaabel, eemaldades välimise mantli, punutise ja dielektriku sobiva pikkusega jootmiseks või pressimiseks vastavalt pistiku sisekontakti nõuetele. Sisestage ettevalmistatud kaabel pistiku korpusesse, kinnitage keskjuht emaklemmi külge vastavalt pistiku koostemeetodile ja veenduge, et punutis loob hea kontakti korpusega, et säilitada varjestus. Paigaldage koostatud pistik paneeli- või korpuseavasse, mis on ette nähtud D-tüüpi/XLR väljalõigete jaoks, ja kinnitage see vastavalt korpuse paigaldusmeetodile. Pärast paigaldamist ühendage BNC isaspistik bajonettkeeramisega, et kontrollida mehaanilist sobivust ja elektrijuhtivust.

Soovitused

Kasutage sobivaid kaablitöötlustööriistu ja järgige jootmisel või pressimisel standardseid ohutustavasid. Signaalikadude või häirete suhtes tundlike rakenduste puhul kontrollige koaksiaalkaabli ja BNC-ühenduse impedantsi ühilduvust. Professionaalsetesse audioriiulitesse integreerimisel tagage õige paigutus ja tõmbetõkestus, et vältida pistiku ja kaabli mehaanilist pinget.
