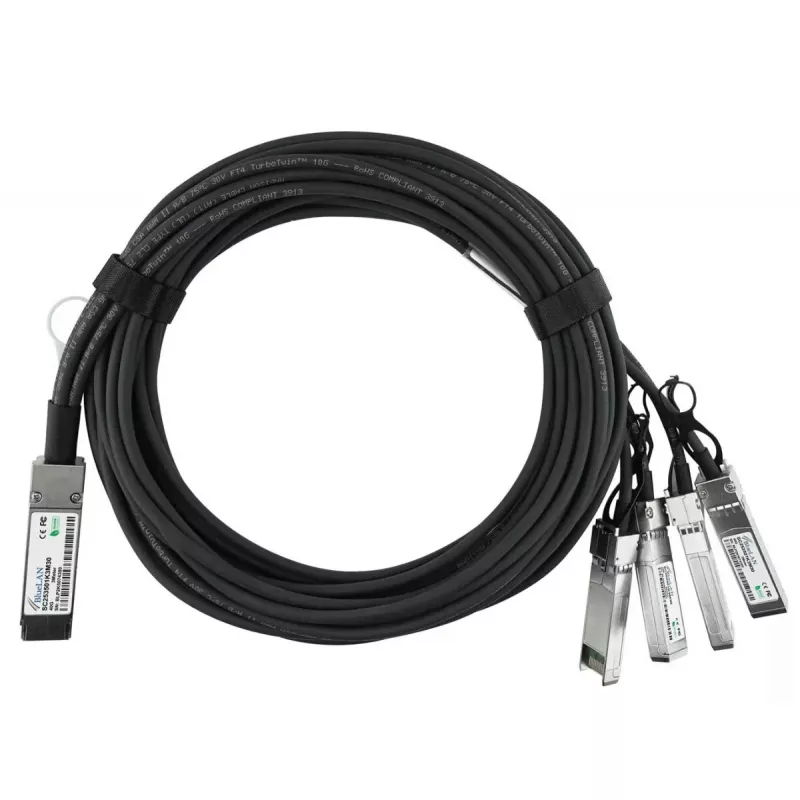

BlueOptics X66120-3-BL InfiniBand fiiberoptiline kaabel 3 m QSFP 4xSFP+ isane/isane

BlueOptics X66120-3-BL InfiniBand fiiberoptiline kaabel on 3 m otseühenduslahendus, mille ühes otsas on QSFP-pistik ja teises neli SFP+-pistikut. See passiivne twinax-stiilis kaabel on mõeldud lühimaa suure läbilaskevõimega ühendusteks, toetab 40GBase-CR4 või 4x10GBase-CR toimimist ning on mõeldud kasutamiseks riiulisisestes ja külgnevate riiulite vahelistes ühendustes, kus on vajalik madal latentsus ja kõrge käideldavus. Kaabel järgib MSA elektrilisi ja mehaanilisi juhiseid, et tagada ühilduvus ühilduvate võrgulülitite, salvestussüsteemide ja hostadapteritega, mis aktsepteerivad QSFP-to-4xSFP+ jaotuskooste.

Eelised

See 3 m kaabel pakub kompaktset ja vähese voolutarbega ühendusvõimalust suure tihedusega võrgukeskkondadele. Selle QSFP–4xSFP+ isane/isane konfiguratsioon võimaldab otse jaotada 40 Gbps pordi neljaks 10 Gbps ühenduseks ilma vahepealsete transiiveriteta. Passiivse vasest/twinax-stiilis otseühenduslahendusena tagab see madala latentsuse ja minimaalse voolutarbe ning on valmistatud tööstusklassi komponentidest, et pakkuda püsivat elektrilist jõudlust lühiühenduste jaoks.

Sobib

• Suure tihedusega riiulitevahelisteks või -sisesteks ühendusteks andmekeskustes
• QSFP-portide ühendamiseks mitme SFP+-pordiga serveri-, lüliti- või salvestusühenduste jaoks
• 40GBase-CR4 ja 4x10GBase-CR passiivseteks jaotusrakendusteks
• Keskkondadesse, kus on prioriteediks madal latentsus ja väike voolutarve

Peamised tehnilised andmed

• Kaabli pikkus: 3 meetrit

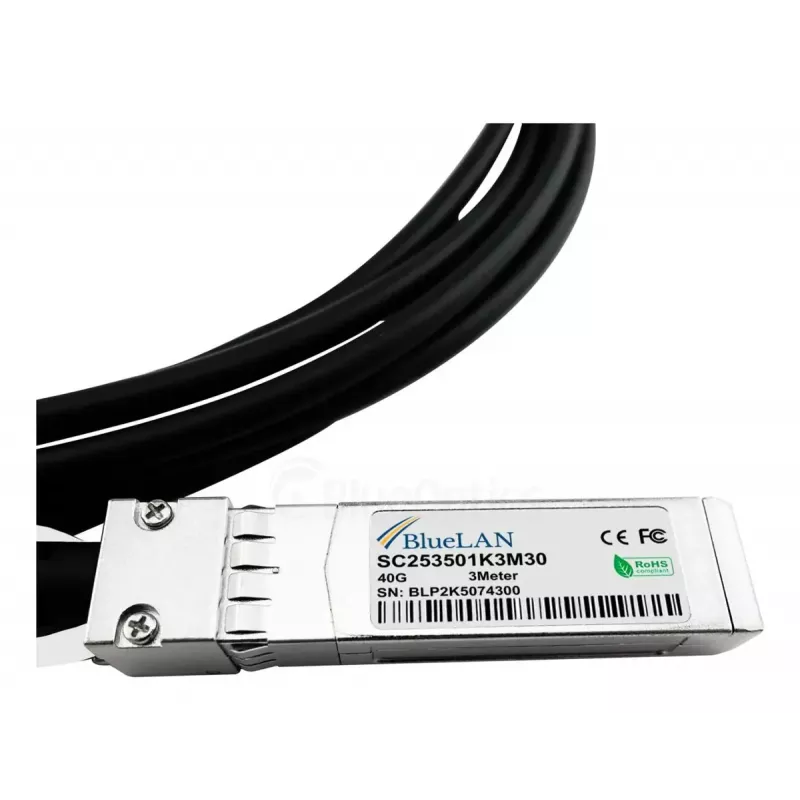

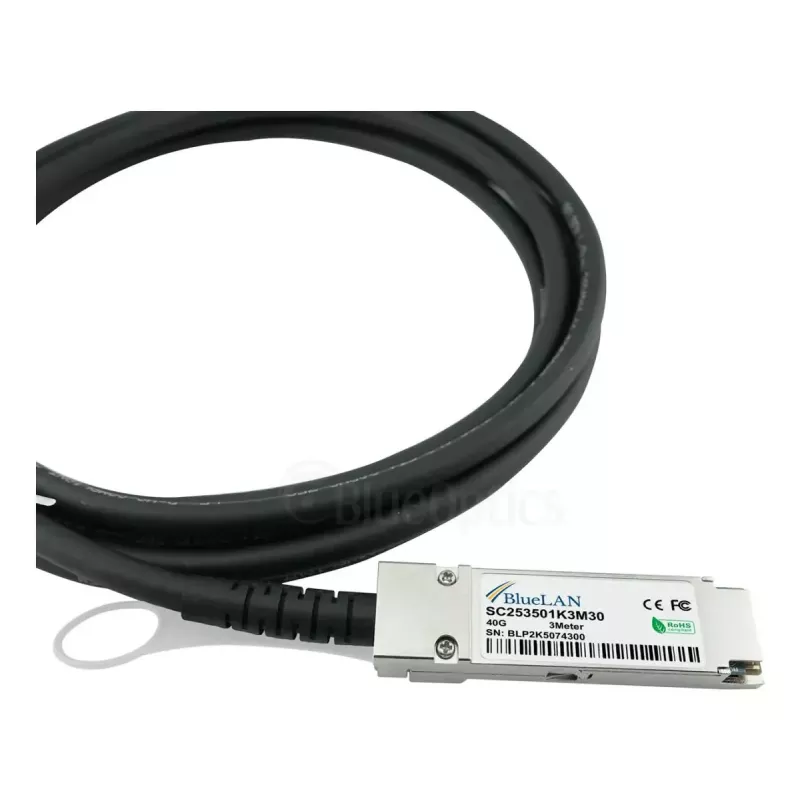

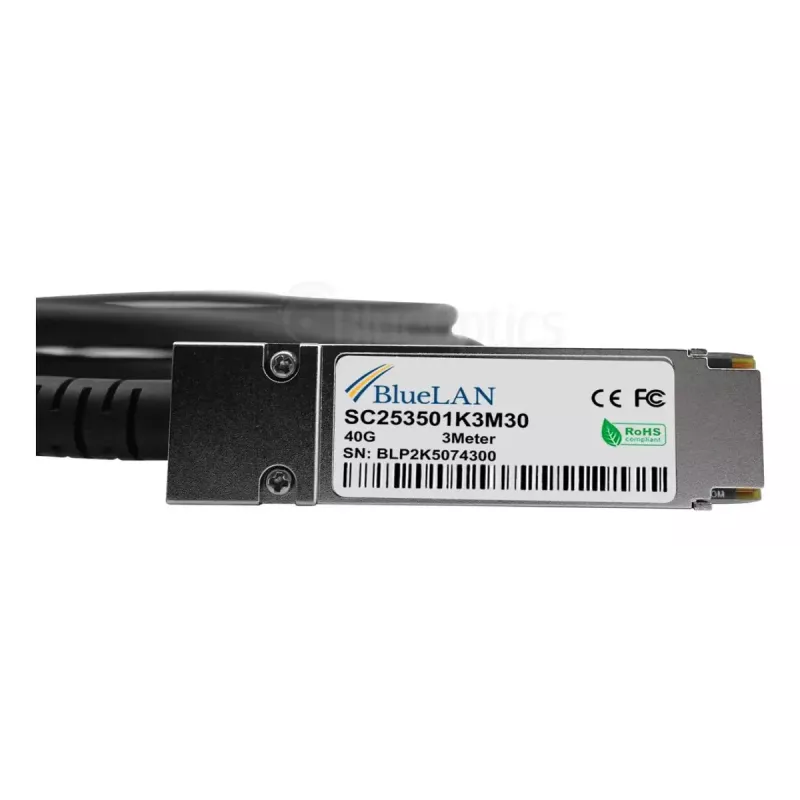

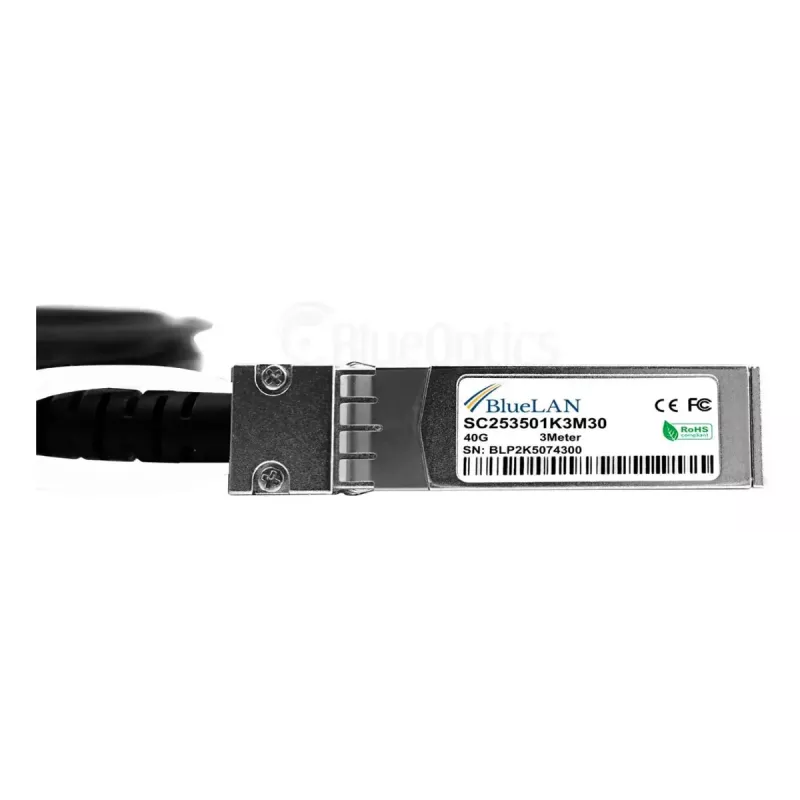

• Pistiku tüüp: QSFP (üks ots) kuni 4 × SFP+ (teine ots), isane/isane
• Toetatud andmeedastuskiirused: kuni 40 Gbps kogukiirus (4 × 10 Gbps kanalit)
• Kaabli tüüp: passiivne otseühendus (twinax-stiilis), sobib lühimaa elektriliseks signaaliedastuseks
• Juhtme ristlõige: 30 AWG juhtmespetsifikatsioon lühimaa kiiretele ühendustele
• Vastavus: kavandatud vastama MSA elektrilistele/mehaanilistele jaotus-DAC juhistele ja tavalistele tööstusstandarditele

Kuidas kasutada

Paigaldage BlueOptics X66120-3-BL, sisestades QSFP-pistiku 40G-toega QSFP-porti ja iga SFP+-pistiku vastavasse 10G-toega SFP+-porti. Veenduge, et mõlemad otsad oleks täielikult kohale vajutatud ja ühendatud seadmed oleks välja lülitatud või järgige seadme tootja antud kuumvahetusjuhiseid. Kontrollige, et hostpordid ja püsivara toetaksid passiivset QSFP-to-4xSFP+ jaotusoperatsiooni, ning pärast ühendamist kinnitage ühenduse olek seadme haldusliidese kaudu.

Soovitused

Kasutage seda kaablit lühiühenduste jaoks riiulisiseselt või külgnevate riiulite vahel; usaldusväärse signaali terviklikkuse tagamiseks vältige ettenähtud 3 m ulatuse ületamist. Enne kasutuselevõttu kontrollige seadme ühilduvust ja püsivara tuge passiivsetele jaotus-DAC-idele. Hoidke ja paigaldage kaabel ilma järskude paineteta ning vältige pistikutele mehaanilist pinget, et tagada pikk kasutusiga.
