BlueOptics SFPP-10GE-BX20D-IT-BO võrgusaatja-moodul Fiiberoptiline 10000 Mbit/s SFP+

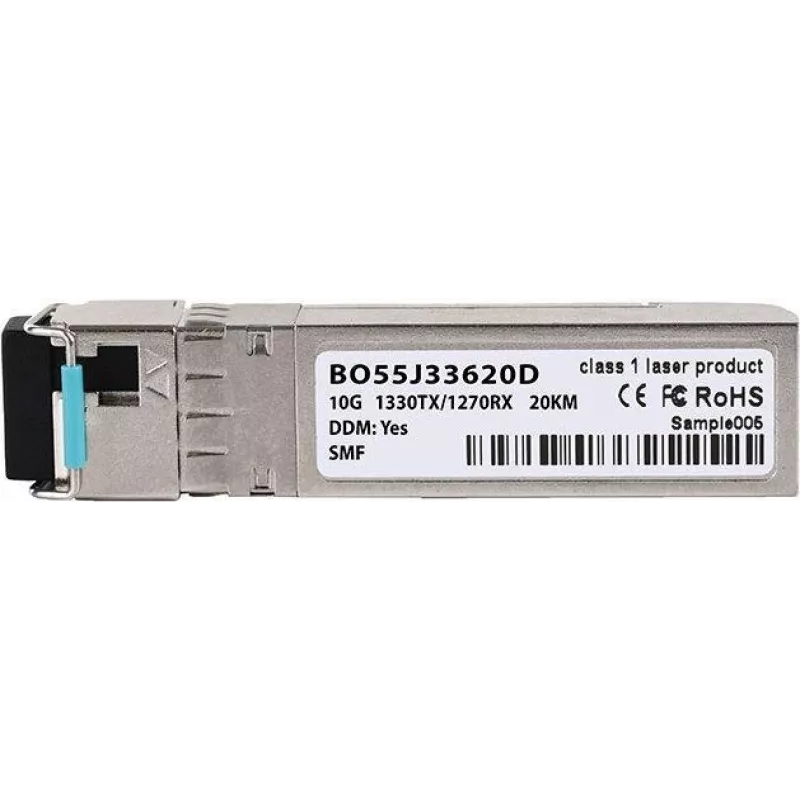

BlueOptics SFPP-10GE-BX20D-IT-BO on fiiberoptiline SFP+ saatja-moodul, mis on mõeldud 10 Gbit/s ühemoodilistele ühendustele. Kompaktses metallkorpuses ja umbes 3 g kaaluvas moodulis on duplex-võimeline optiline liides, mis kasutab LC simplex-ühendust ja toetab 10GBASE-BX-D tööd eraldi saatja- ja vastuvõtulainepikkustega pikkade vahemaade ühemoodiliseks edastuseks. Moodul töötab 3,3 V toitepingega ja on ette nähtud kasutamiseks võrguseadmetes, mis aktsepteerivad SFP+ vormiteguriga saatja-mooduleid.

Eelised

Moodul pakub standardiseeritud SFP+ liidest lihtsaks kuumalt vahetatavaks paigaldamiseks ja koostalitluseks süsteemidega, mis järgivad MSA spetsifikatsioone. Selle metallkorpus tagab mehaanilise vastupidavuse ja termilise stabiilsuse, samas kui kerge disain minimeerib lisanduva massi suure tihedusega paigaldiste korral. Mõeldud optiliseks edastuseks kuni 20 km kaugusele ühemoodilise fiibri abil, sisaldab saatja-moodul lainepikkuspõhiseid saatja- ja vastuvõtukanaleid, et võimaldada kahesuunalist sidet ühel fiibril, kui see on paaris täiendava BX saatja-mooduliga.

Sobib

Peamised spetsifikatsioonid

Kasutusjuhend

Sisestage BlueOptics SFP+ saatja-moodul sobiva võrguseadme SFP+ pessa, kui seade on sisse või välja lülitatud vastavalt hostseadme juhistele. Ühendage LC simplex ühemoodiline patch-kaabel mooduli ja kaugsaatja-mooduli või patch-paneeliga; veenduge, et BX lainepikkuse orientatsioon (1270 nm TX / 1330 nm RX) ühtiks vastasotsas oleva täiendava mooduliga. Kontrollige ühenduse olekut hostseadme liidese kaudu ja kui see on saadaval, jälgige mooduli parameetreid hostseadme poolt toetatava digitaalse diagnostika (DDM/DOM) liidese kaudu.

Soovitused

Kasutage ühemoodilisi LC simplex patch-kaableid ja hoidke fiibri puhtust korras, et säilitada signaali kvaliteet. Veenduge, et sihtseade toetaks DDM/DOM-i, kui on vajalik reaalajas diagnostika, ja paari BX-D saatja-mooduleid õige täiendava lainepikkuse variandiga, et saavutada kahesuunalised ühefiibrilised ühendused.
