BlueOptics SFPGSXD-BO võrgusaatja-moodul Fiiberoptiline 1250 Mbit/s SFP 850 nm

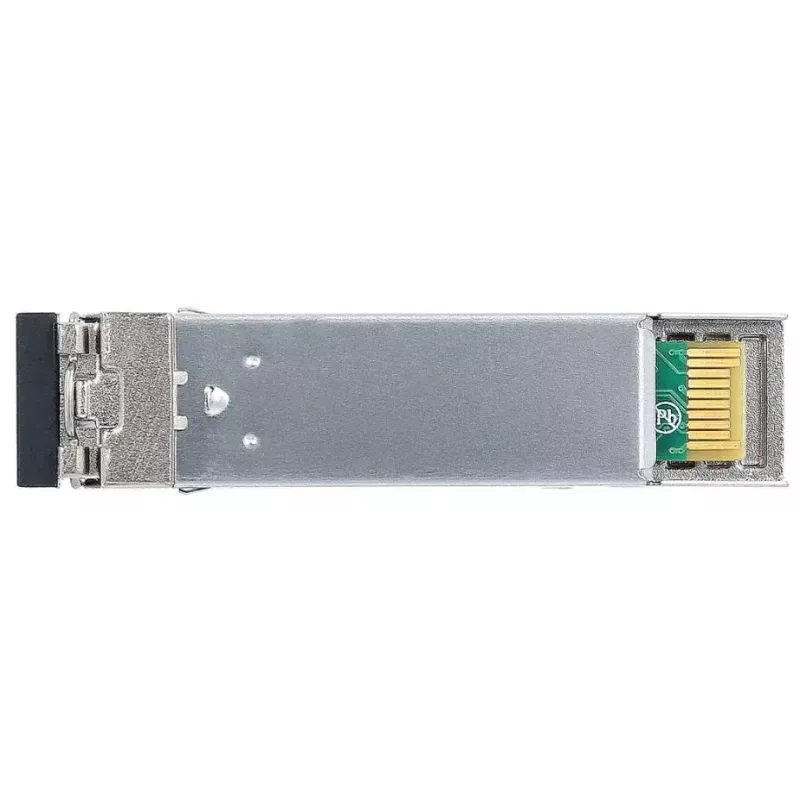

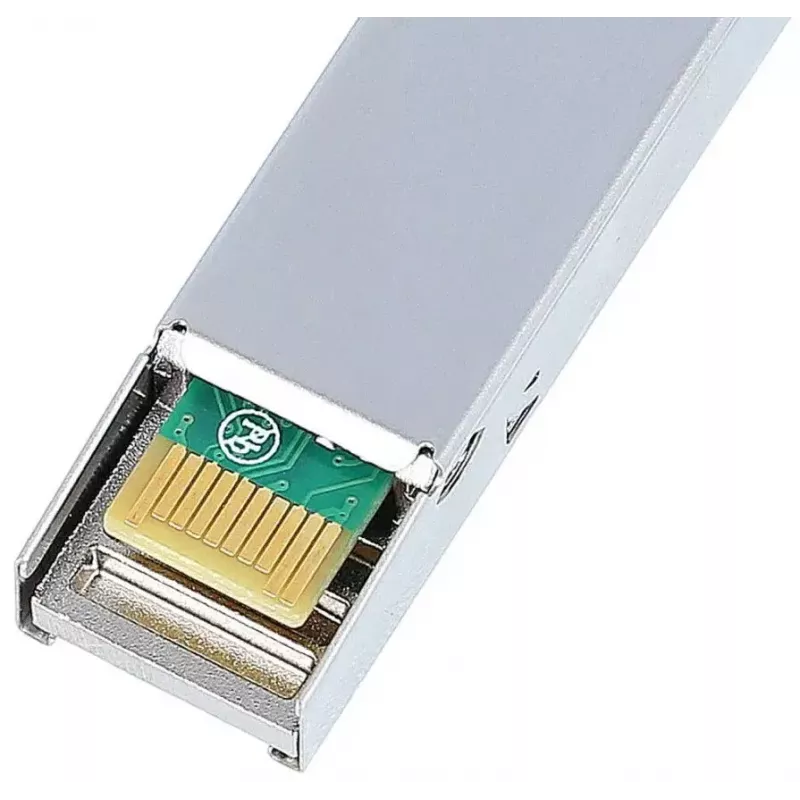

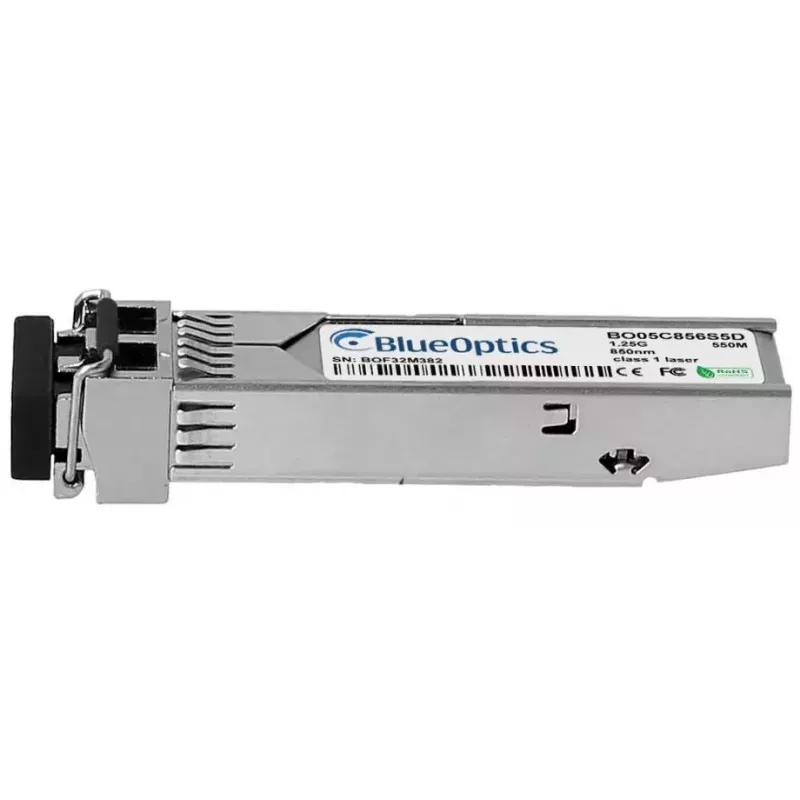

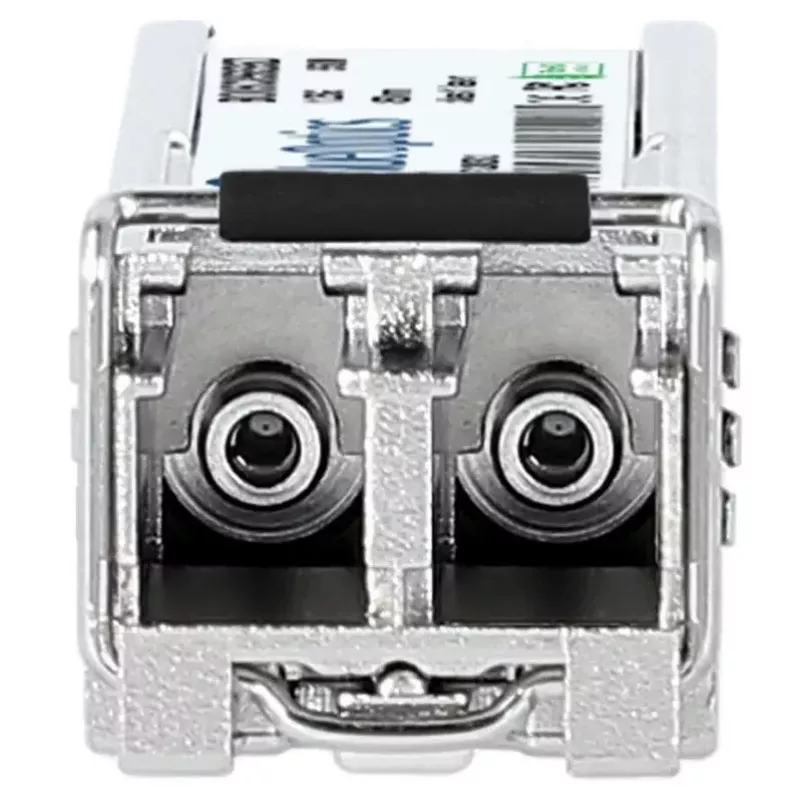

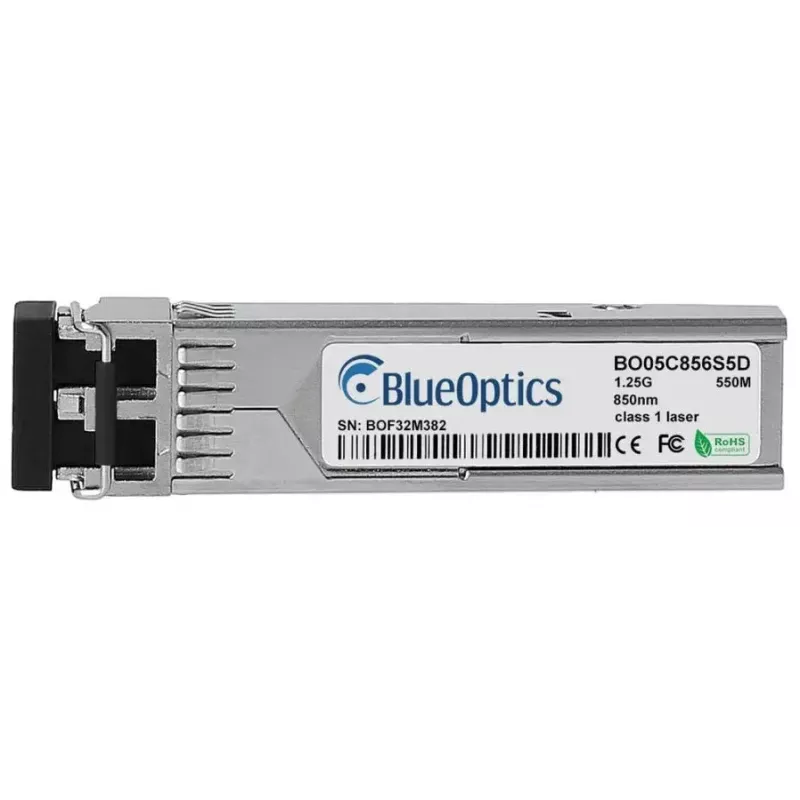

BlueOptics SFPGSXD-BO on SFP fiiberoptiline saatja-moodul, mis on mõeldud 1,25 Gbit/s (1250 Mbit/s) ühendustele üle mitmekiulise fiibri töölainepikkusel 850 nm. Metallkorpuses ja umbes 2 g kaaluv kompaktne SFP-moodul pakub standardset LC-dupleks optilist liidest ja vastab MSA vormiteguri ootustele, et sobida SFP-portidesse lülitites, ruuterites ja muudes võrguseadmetes, mis toetavad 1000Base-SX transiivereid.

Eelised

Transiiver ühendab kompaktse metallkorpuse ja 3,3 V toitepinge nõude, et seda oleks lihtne integreerida olemasolevatesse võrguseadmetesse. See toetab 1000Base-SX mitmekiulist optilist edastust kuni 850 nm tehnoloogiale tüüpiliste vahemaadeni ja sobib Etherneti, Fibre Channel over Etherneti ning SDH/SONETi rakendustele kuni mooduli määratud ulatuseni. Mooduli MSA-ga ühilduv disain ja LC-dupleks pistik võimaldavad lihtsat sisestamist ja kuumvahetust ilma süsteemi seisakuta.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Lülitage hostseade välja või järgige tootja kuumvahetusprotseduuri, seejärel sisestage SFP-moodul vabasse SFP-porti, kuni see klõpsatab. Ühendage õige polaarsusega mitmekiulised LC-dupleks fiibrijuhtmed transiiverite vahele. Veenduge, et hostseade on konfigureeritud soovitud lingikiirusele ja protokollile (näiteks 1000Base-SX) ning laske seadmel moodul tuvastada. Kui süsteem toetab, lubage digitaalse diagnostika jälgimise (DDM/DOM) funktsioonid, et jälgida reaalajas optilisi ja elektrilisi parameetreid hoolduse ja tõrkeotsingu jaoks.

Soovitused

Optimaalse lingi jõudluse saavutamiseks kasutage 850 nm jaoks hinnatud mitmekiulist fiibrit (tavaliselt OM3/OM4 pikendatud ulatuse jaoks) ja kvaliteetseid LC-dupleks juhtmeid. Kontrollige riistvara ühilduvust oma lüliti või ruuteri tootjaga ja kinnitage, et DDM/DOM on toetatud, kui vajate optiliste parameetrite kaugjälgimist.
