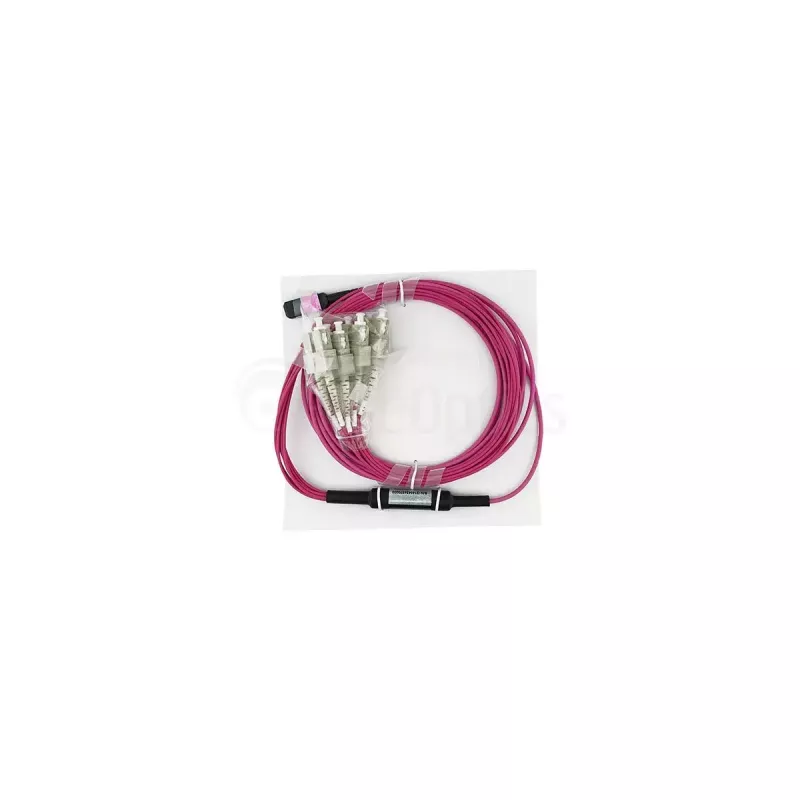

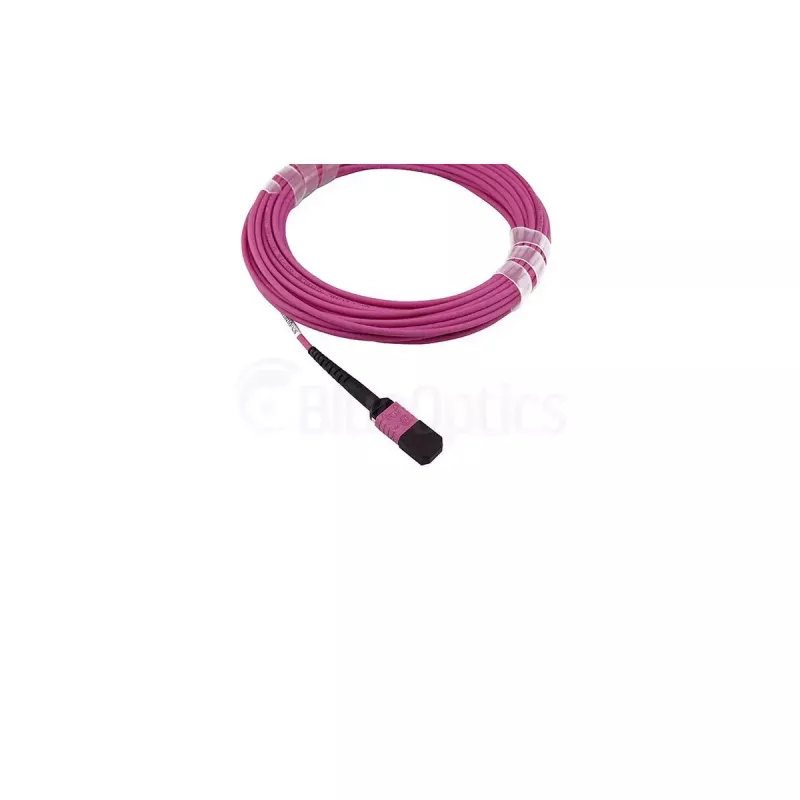

BlueOptics SFP6142FU3MKB InfiniBand fiiberoptiline kaabel 3 m MTP 4x SC

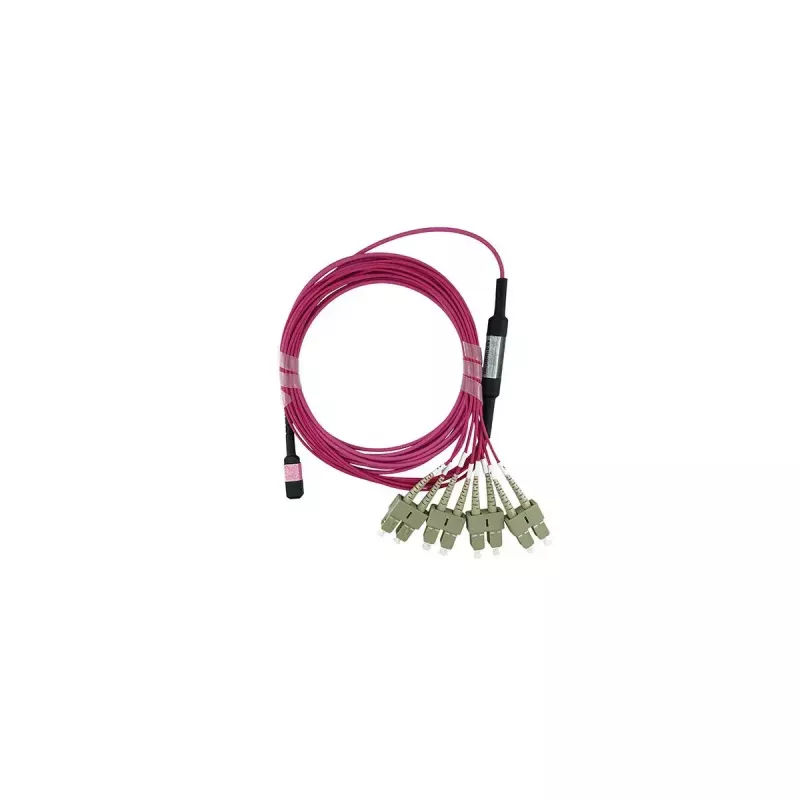

BlueOptics SFP6142FU3MKB InfiniBand fiiberoptiline kaabel on 3-meetrine MTP–4x SC mitmemoomega OM4 eralduv kaabel, mis on mõeldud suure tihedusega võrgukeskkondadele. Selle ühes otsas on üks MTP/UPC mitmekiuline liides ja teises otsas neli SC/UPC duplex-pistikut, mis võimaldab täisdupleks sidet kaheksa kiu kaudu. Kaabel kasutab 50 µm südamikuga OM4 kiudu, mis on optimeeritud 850 nm ülekandeks, ning sellel on vähese suitsu ja nullhalogeenisisaldusega (LSZH) mantel parandatud tuleohutuse tagamiseks suletud paigaldustes.

Eelised

See MTP–4x SC kaabel pakub kompaktset, tehases termin siguiente alternatiivi jätkamisele, võimaldades kiiret kasutuselevõttu ja lihtsat paigaldust vastavalt tavapärastele kaabeldusstandarditele. OM4 mitmemoomega kiud toetab madalat sisestuskadu ja suurt tagastuskadu usaldusväärse signaali terviklikkuse tagamiseks. Pistikutel on tsirkooniumoksiidkeraamikast hülsid ühtlase vastasmõju ja pika kasutusea tagamiseks ning iga kaablit testitakse interferomeetri ja OTDR-meetoditega koos kaasasoleva mõõtmisprotokolliga.

Sobib

• Andmekeskuse magistraal- ja ühendusliinidele MTP-paneelide ning SC-portide vahel
• InfiniBand ja kiirete ühenduste jaoks, mis kasutavad QSFP radu
• Salvestusvõrkudele (SAN) ja serveri-lüliti ühendustele
• Kohtvõrkudele ja harupaigaldistele, mis nõuavad kompaktseid eralduslahendusi

Peamised spetsifikatsioonid

• Pikkus: 3 m

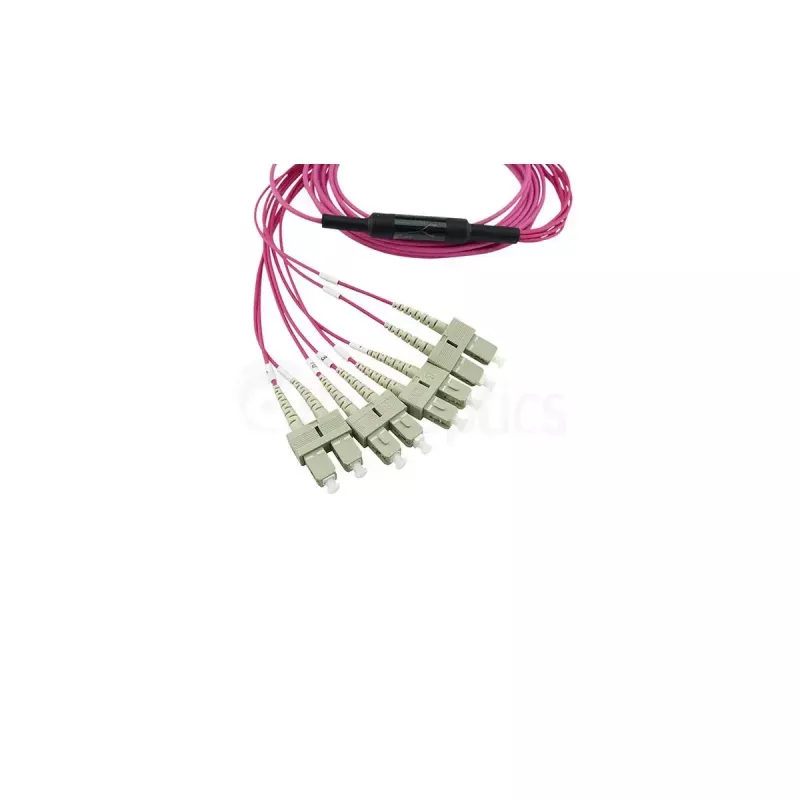

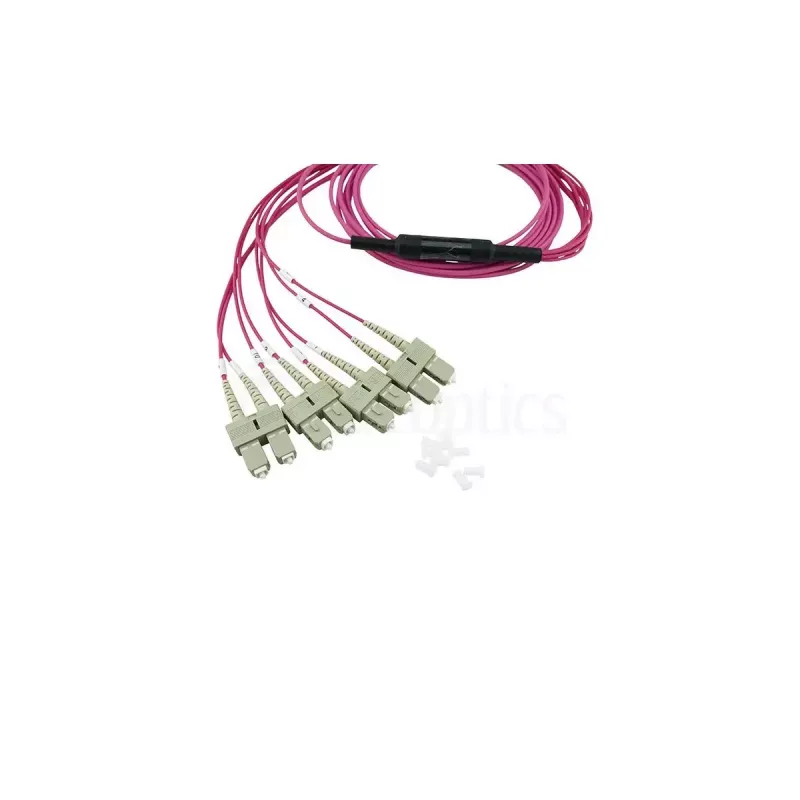

• Pistiku konfiguratsioon: 1x MTP/UPC kuni 4x SC/UPC duplex
• Kiutüüp: Mitmemoomega OM4 (50/125 µm)
• Kiudude arv: 8 (väljaviigud QSFP kasutamiseks: 1-4 & 9-12)
• Lainepikkusele optimeeritud: 850 nm
• Mantli materjal: LSZH (vähese suitsu ja nullhalogeenisisaldusega)
• Edastus: Täisdupleks

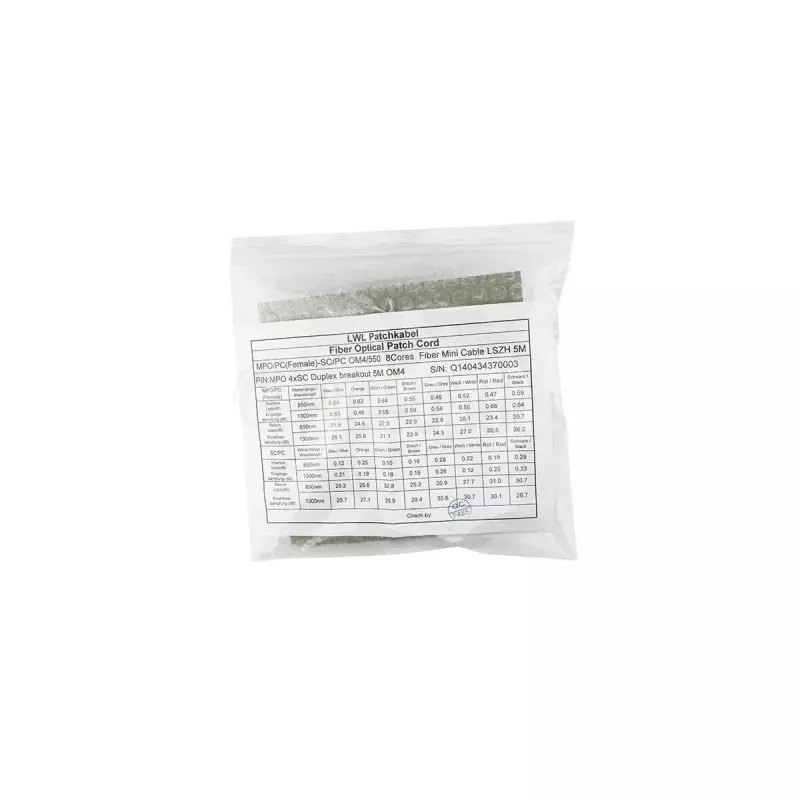

• Testitud: Interferomeetri ja OTDR-iga koos kaasasoleva mõõteprotokolliga

Kasutamine

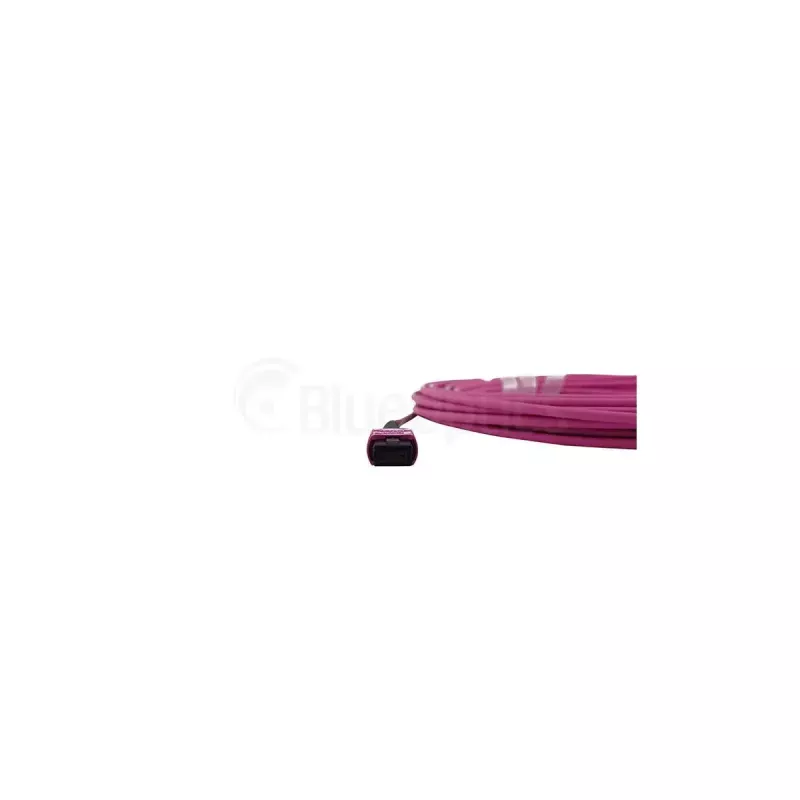

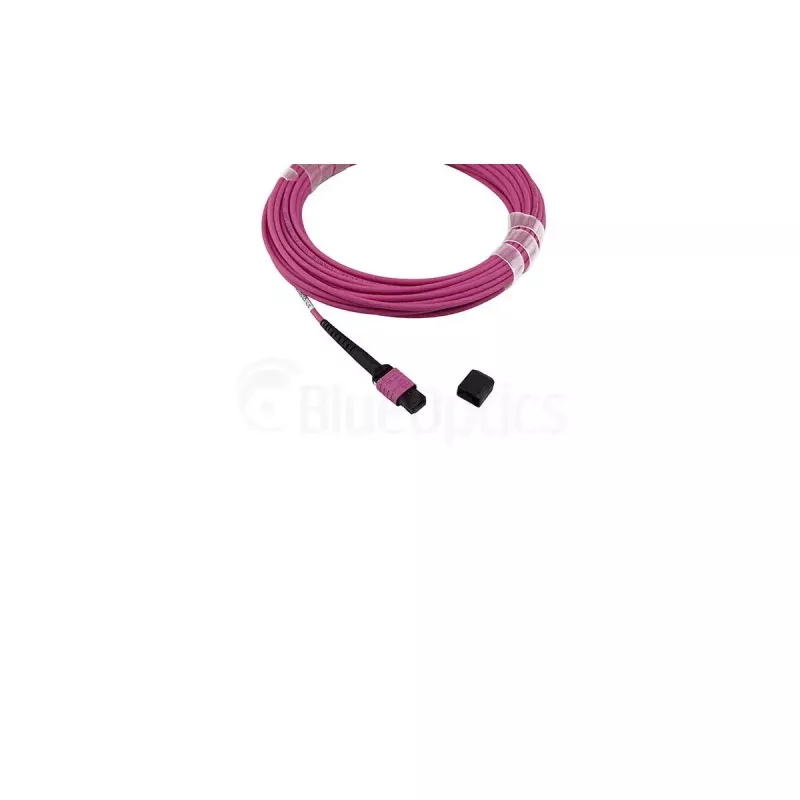

Ühendage MTP-ots MTP-kassetti või mitmekiulisse porti ja ühendage neli SC/UPC duplex-pistikud vastavatesse SC-portidesse seadmetes või patch-paneelides. Veenduge, et väljaviigu orientatsioon vastab sihtmärgiks oleva QSFP või transiiveri raja kaardistusele. Paigaldage kaabel nii, et vältida teravaid painutusi ja hoida tootja määratud minimaalset painutamisraadiust. Välikoht jätkamist ega spetsiaalseid koostetööriistu pole vaja; kontrollige ühenduse terviklikkust kaasasoleva testiaruande või vajadusel kohapealse OTDR-testimise abil.

Soovitused

Kasutage seda OM4 MTP–4x SC eralduskaablit lühikestel kuni keskmistel mitmemoomega ühendustel raamides ja naaberraamide vahel, kus on vaja suurt tihedust ja väikese kaoga ühendusi. Hoidke kaabel soovitatavate painutamisraadiuste piires, vältige pistikutele liigset tõmbejõudu ja kasutage õiget kaablihaldust signaali jõudluse ja pistikute eluea säilitamiseks.
