BlueOptics SFP5141BU7.5MKB InfiniBand fiiberoptiline kaabel 7,5 m MPO/APC 4xLC/UPC

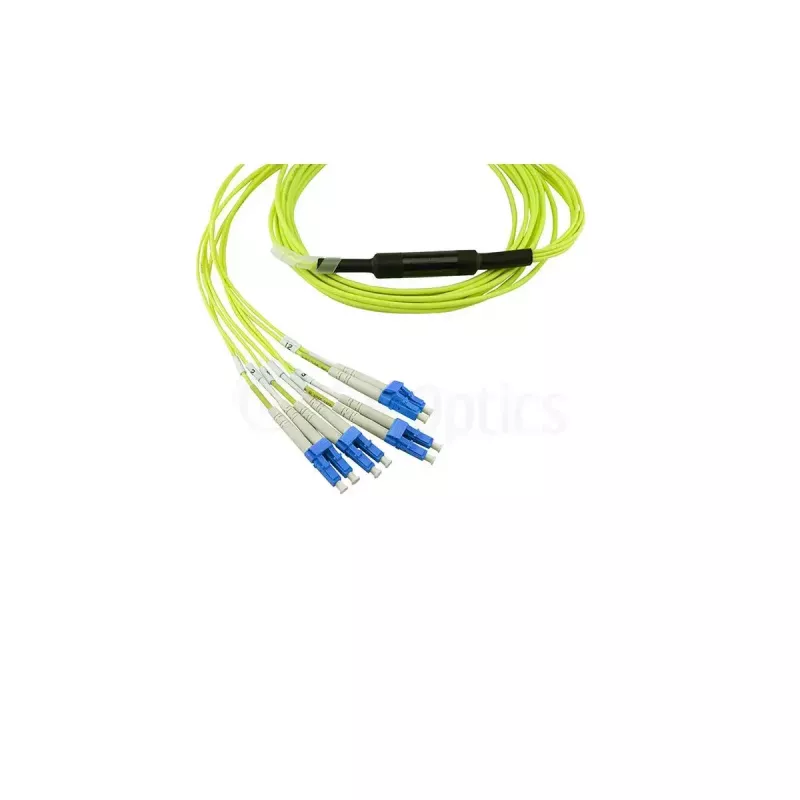

BlueOptics SFP5141BU7.5MKB on 7,5 m pikkune InfiniBand fiiberoptiline harukaabel, mille ühes otsas on MPO/APC mitmekiuline pistik ja teises otsas neli dupleks-LC/UPC-pistikut. Kaabel on konstrueeritud ühemoodilise fiibrina (E9/125 µm, G.657.A1) ja toetab täisdupleksset kiiret andmeedastust optiliste kanalite kaudu ning katab võrguseadmetes tavaliselt kasutatavad lainepikkuste vahemikud. Kaabel kasutab LSZH (madala suitsuga, halogeenivaba) mantlit ja sisaldab kaheksat südamikku, pakkudes kompaktset, leegiaeglustavat lahendust lühikesteks kuni keskmise pikkusega ühendusteks andmekeskustes ja võrgukappides.

Eelised

MPO–4xLC harunduskonstruktsioon võimaldab kiiret paigaldamist ilma jätkamise või spetsiaalsete montaažitööriistadeta, vähendades paigaldusaega ja lihtsustades uuendusi. Madalad sisestuskadude väärtused (MPO alla 0,3 dB, LC alla 0,2 dB) ja kõrge tagasipeegeldustase tagavad usaldusväärse signaali terviklikkuse. Komponentides kasutatakse kaubamärgiga fiibreid ja ülitäpseid keraamilisi hülssi, et tagada pikk pistiku eluiga ja ühtlane optiline jõudlus. LSZH mantel vähendab suitsu ja halogeenheitmeid tulekahju korral ning kaabel on valmistatud vastavalt levinud tööstusstandarditele.

Sobiv kasutus

Peamised spetsifikatsioonid

Kasutamine

Ühendage MPO/APC ots ühilduvasse MPO magistraalliini, kassetti või transiiveri sisendisse ja pistke iga LC/UPC duplekspistik vastavatesse lülitite, jaotuspaneelide või transiiverite LC portidesse. Jälgige õiget polaarsust ja pistiku orientatsiooni, et säilitada kanalite kaardistus. Väli jätkamist ega poleerimist pole vaja; eelterminaalse harunduskoostu saab kohe pärast paigaldamist kasutusele võtta. Hoidke pistikuid nende korpusest, hoidke otsapinnad puhtad ja kasutage sobivaid tolmukaitseid kuni lõpliku ühendamiseni.

Soovitused

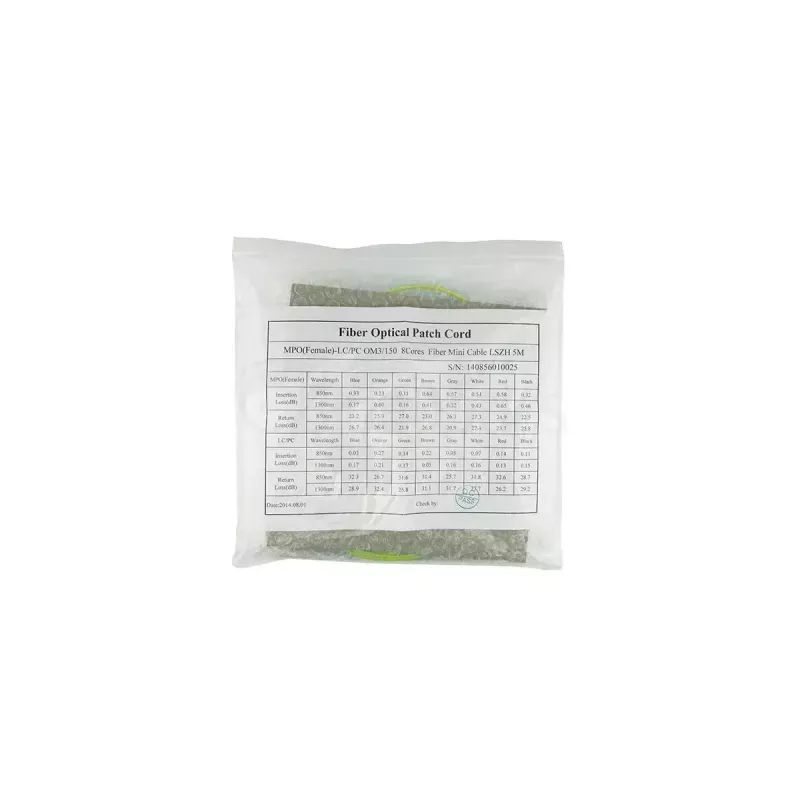

Enne kasutuselevõttu kontrollige polaarsust ja kanalite kaardistust sihtmärgiks oleva MPO kasseti või jaotuspaneeli suhtes. Kasutage fiiberoptika kontrollmikroskoopi pistikute otsapindade kontrollimiseks ja teostage puhastamine, kui esineb saastumist. Vältige järske kurve alla kaabli minimaalse painderaadiuse ja paigaldage kaabel kaitstud kaablirennidesse või kaablikorraldajatesse, et vältida mehaanilist pinget. Säilitage kaasasolev mõõteprotokoll vastuvõtukatsetuste ja dokumentatsiooni jaoks.
