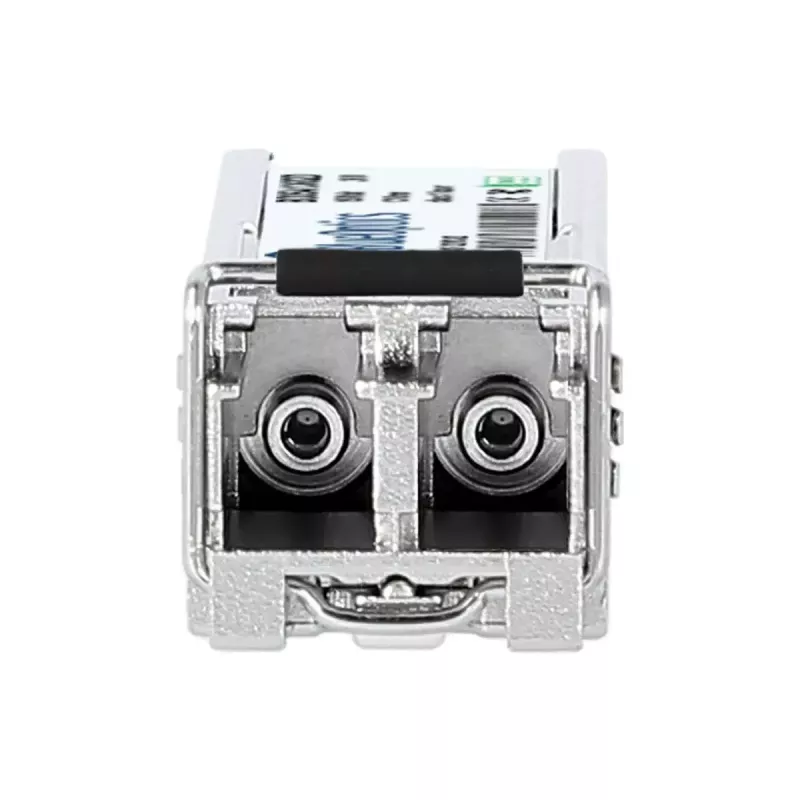

BlueOptics SFP-OC3-SR-BO võrgutransiiveri moodul Fiiberoptiline 2000 m

BlueOptics SFP-OC3-SR-BO on kompaktne fiiberoptiline SFP transiiveri moodul, mis on mõeldud lühimaa mitmikrežiimiliste kiudühenduste jaoks. See toetab 100BASE-FX optilist Etherneti edastust maksimaalse ulatusega kuni 2000 m ja kasutab LC duplekspistikuid. Alumiiniumist korpuses ja kaaluga umbes 20 g järgib moodul MSA vormiteguri standardeid ning on ühilduv süsteemidega, mis aktsepteerivad OC-3/SR 100BASE-FX SFP transiivereid.

Eelised

Moodul tagab optilise andmeedastuse mitmikrežiimilise kiu kaudu, kasutades 1310 nm saate- ja vastuvõtulainepikkusi, võimaldades samaaegset saatmist ja vastuvõttu LC dupleksühenduse kaudu. See on toodetud vastavalt MSA standarditele mehaanilise ja elektrilise ühilduvuse tagamiseks ning on kavandatud töötama paljude võrguseadmetega. Alumiiniumkorpus tagab mehaanilise vastupidavuse, samas kui kerge disain lihtsustab paigaldamist tihedates võrgukeskkondades. Kui hostiriistvara seda toetab, saab transiiver pakkuda digitaalset diagnostilist monitooringut (DDM/DOM) reaalajas toitepinge, laseri eelpingevoolu, optilise saate- ja vastuvõtuvõimsuse ning temperatuuri jälgimiseks.

Sobib

• Lühimaa mitmikrežiimiliste kiu Etherneti ühenduste jaoks (100BASE-FX)
• Lülitid, ruuterid ja salvestussüsteemid, mis aktsepteerivad SFP OC-3/SR transiivereid
• Võrgulaiendused ja -ühendused ülikoolilinnakutes või ettevõttekeskkondades
• Optilised ühendused, mis nõuavad LC duplekspistikuid ja 1310 nm optilisi lainepikkusi

Peamised spetsifikatsioonid

• Liidese tüüp: SFP (MSA-ga ühilduv)
• Optiline standard: 100BASE-FX / OC-3 (lühimaa)
• Lainepikkus: 1310 nm (TX/RX)
• Pistik: LC dupleks
• Maksimaalne edastuskaugus: kuni 2000 m mitmikrežiimilise kiu kaudu
• Korpuse materjal: alumiinium
• Kaal: umbes 0,02 kg
• Digitaalne diagnostiline monitooring: toetatud, kui hostiriistvara seda võimaldab

Kasutamine

Paigaldage transiiver ühilduvasse SFP pessa lülitis, ruuteris või muus võrguseadmes vastavalt seadme tootja juhistele. Ühendage LC dupleks mitmikrežiimilised kiudpaigaldusjuhtmed TX ja RX portidesse, sobitades ühenduse polaarsust. Veenduge, et hostiseade toetab valitud optilist standardit, ja vajadusel lubage või kontrollige DDM/DOM aruandlust hostisüsteemis, et jälgida reaalajas optilisi parameetreid. Pärast sisestamist ja ühendamist kontrollige ühenduse olekut ja seadistust võrguseadme haldusliidese kaudu.

Soovitused

Optimaalse ühenduse jõudluse saavutamiseks kasutage mitmikrežiimilist kiudu ja sertifitseeritud LC dupleks paigaldusjuhtmeid, kontrollige polaarsust ja pikkusepiiranguid 100BASE-FX jaoks mitmikrežiimilise kiu puhul ning kinnitage hosti ühilduvus OC-3/SR SFP moodulitega. Kui on vaja kaugseiret, veenduge, et host toetab DDM/DOM-i ja kontrollige diagnostilisi näitu regulaarselt, et tuvastada signaali halvenemist varakult.
