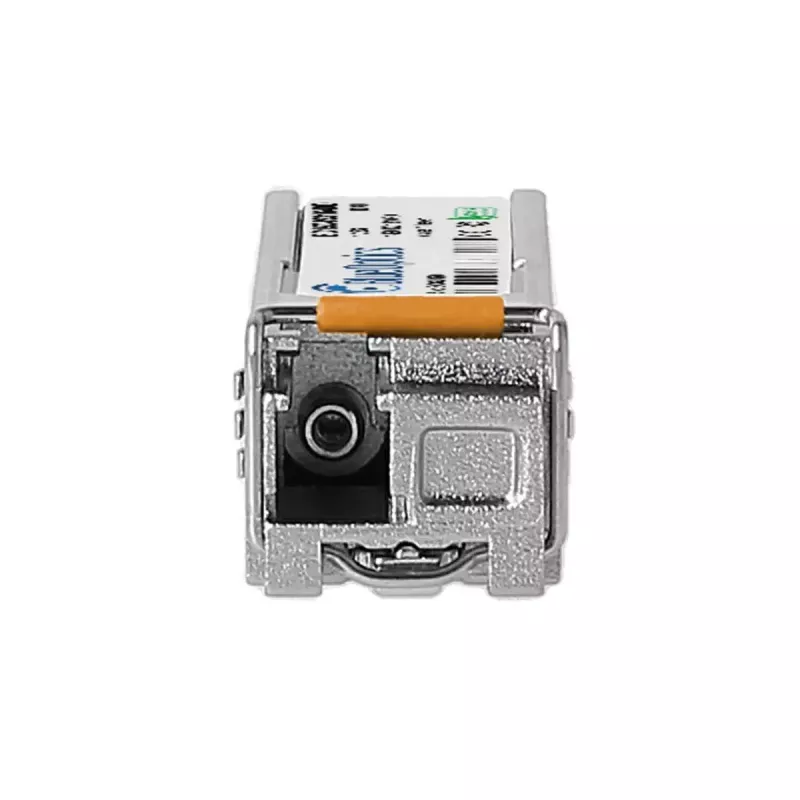

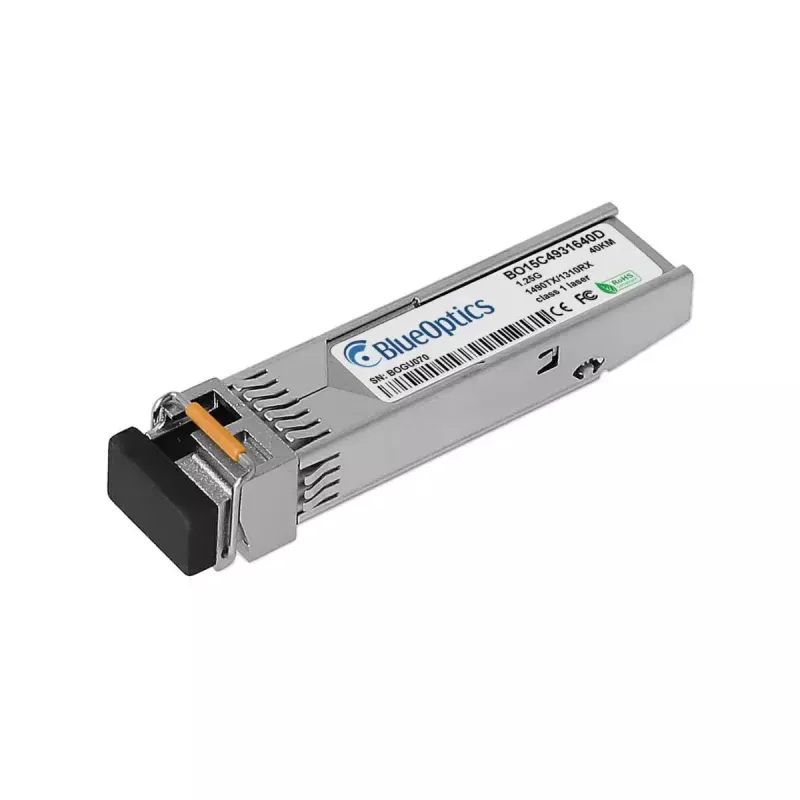

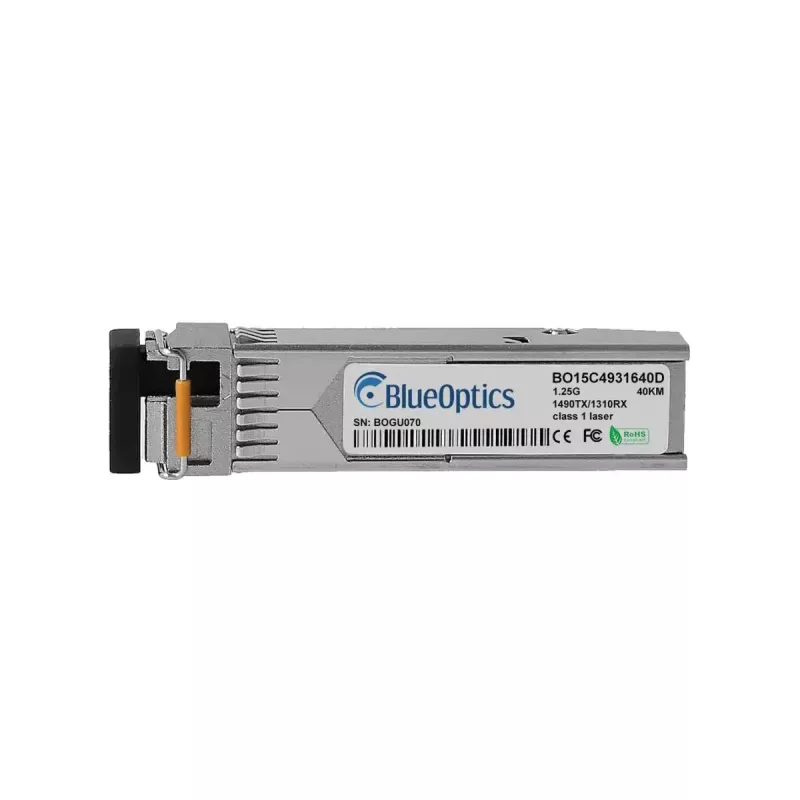

BlueOptics SFP-1G-BX40-D-BO võrgusaatja-moodul Fiiberoptiline 1250 Mbit/s

BlueOptics SFP-1G-BX40-D-BO on ühemoodiline fiiberoptiline SFP-saatja-moodul, mis on mõeldud 1000BASE-BX-D rakenduste jaoks, maksimaalse andmeedastuskiirusega 1250 Mbit/s. Kompaktses metallkorpuses ja umbes 3 g kaaluv moodul töötab 3,3 V toitepingega ning pakub LC simpleksühendust ühekiuliseks kahesuunaliseks edastuseks. See sisaldab 1310 nm saatjat ja 1490 nm vastuvõtjat ning järgib MSA SFP vormiteguri standardeid, et tagada füüsiline ühilduvus paljude võrguseadmetega.

Eelised

Saatja-moodul toetab kiireid optilisi ühendusi kuni 1,25 Gbit/s üle ühemoodilise kiu ning ühildub levinud võrguplatvormidega, mis aktsepteerivad 1000BASE-BX-D SFP-mooduleid. Selle metallkorpus tagab vastupidavuse ja termilise stabiilsuse, samas kui kompaktne SFP-vormitegur hoiab ruuminõuded minimaalsed. MSA-standardite järgi ehitatud moodul hõlbustab lihtsat paigaldamist ja vahetamist kommutaatorites, ruuterites ja salvestussüsteemides. Kui hostriistvara seda toetab, võimaldab digitaalne diagnostika jälgimine (DDM/DOM) reaalajas seiret toitepinge, laservoolu, saatmisvõimsuse, vastuvõtuvõimsuse ja temperatuuri osas.

Sobib

• Punkt-punkti ühemoodilised kiudühendused kuni 40 km
• Gigabit Etherneti ühendused (1000BASE-BX-D)
• Kommutaatorite, ruuterite ja salvestussüsteemide vahelised ühendused
• Keskkonnad, mis nõuavad kompaktseid, vahetatavaid SFP-mooduleid

Peamised spetsifikatsioonid

• Liidese tüüp: SFP (MSA-ga ühilduv)
• Andmeedastuskiirus: kuni 1250 Mbit/s
• Kiu tüüp: ühemoodiline
• Lainepikkused: saatja 1310 nm, vastuvõtja 1490 nm
• Pistik: LC simpleks
• Toitepinge: 3,3 V sisend
• Korpus: metall
• Kaal: u 0,003 kg
• Tavapärane ulatus: kuni 40 km (rakendusest sõltuv)
• Digitaalne diagnostika jälgimine (DDM/DOM): toetatud, kui hostriistvara seda võimaldab

Kasutamine

Paigaldage BlueOptics SFP-1G-BX40-D-BO, sisestades mooduli ühilduva kommutaatori, ruuteri või meediumimuunduri vabasse SFP-porti, kui seade on välja lülitatud või kui host toetab vahetamist. Ühendage õige polaarsusega LC simpleks ühemoodiline kiudoptiline ühenduskaabel, et luua kahesuunaline ühendus – üks kiud kannab saate- ja vastuvõtusignaale eri lainepikkustel. Konfigureerige hostiliides 1000BASE-BX-D või sobiva Gigabit Etherneti režiimi jaoks, kui see on vajalik, ja kontrollige ühenduse olekut hostseadme haldusliidese kaudu. Kui DDM/DOM on vajalik, veenduge, et host platvorm paljastab diagnostikaregistrid, et lugeda reaalajas parameetreid.

Soovitused

Kasutage kvaliteetseid ühemoodilisi LC-ühenduskaableid ja vajadusel jaotuspaneele, et saavutada optimaalne ulatus ja signaalikvaliteet. Veenduge, et hostseadme püsivara toetaks kolmanda osapoole SFP-mooduleid ja DDM/DOM-i, kui kaugdiagnostika on vajalik. Vältige mooduli liigset mehhaanilist koormust või optilise pistiku saastumist; hoidke tolmukorgid peal, kui seade ei ole kasutuses, ja järgige standardseid kiu käitlemise protseduure.
