BlueOptics SFP-10G-BX-U-20-NG-BO võrgusaatja-moodul Fiiberoptiline 10000 Mbit/s SFP+

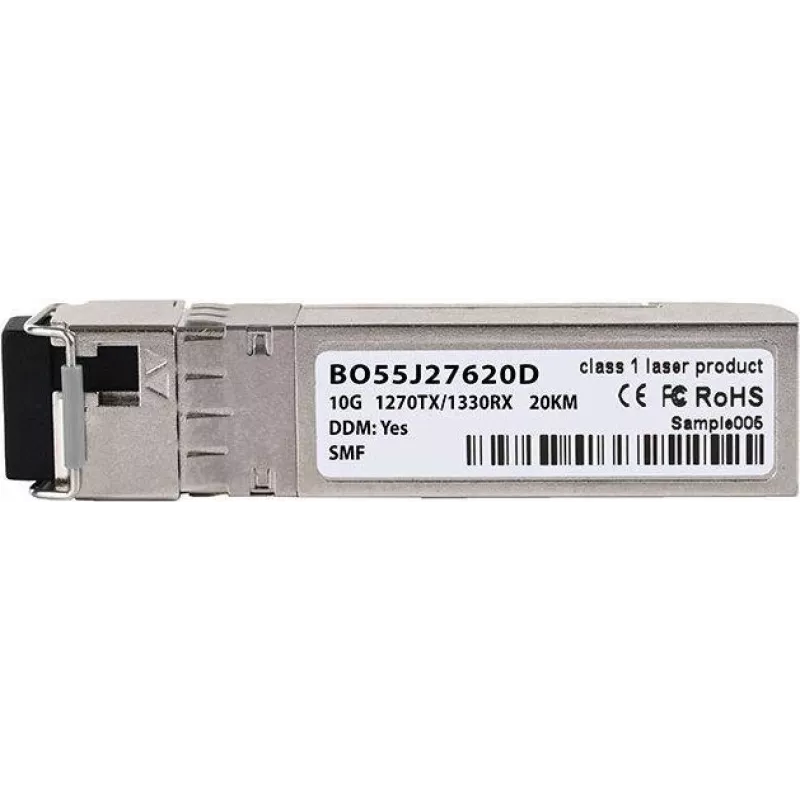

BlueOptics SFP-10G-BX-U-20-NG-BO on SFP+ fiiberoptiline transiiverimoodul, mis on mõeldud 10 Gigabiti võrguühendustele. Kompaktsesse metallkorpusesse ehitatud ja vaid 20 g kaaluv moodul toetab maksimaalset andmeedastuskiirust 10 000 Mbit/s ning sobib ühemoodilistele pikamaa optilistele ühendustele. See vastab RoHS-i ja FCC nõuetele ning rakendab kahesuunalise (BiDi) lainepikkuse tehnoloogiat, et edastada ja vastu võtta erinevatel lainepikkustel ühe fiibri kaudu, võimaldades tõhusalt kasutada olemasolevat fiiberinfrastruktuuri.

Eelised

Transiiver pakub 10 GbE jõudlust tööstusstandardi SFP+ vormiteguris, võimaldades koostalitlust ühilduvate lülitite, ruuterite ja salvestusseadmetega. BiDi-toiming kahekordistab tõhusa ribalaiuse ühel fiibriliinil, kasutades kahte lainepikkust, vähendades kaablite vajadust. Metallkorpus tagab mehaanilise stabiilsuse ja soojuseralduse, samas kui vastavus RoHS-i ja FCC standarditele tagab regulatiivse ühilduvuse. Väike kaal ja pistikühendatav SFP+ liides muudavad paigaldamise, asendamise ja uuendamise lihtsaks.

Sobib

Peamised tehnilised näitajad

Kasutamine

Ühendage vastavalt tootja juhistele hostseade toitepingest lahti või järgige kiirvahetusprotseduure, seejärel sisestage SFP+ moodul vabasse SFP+ porti, kuni see fikseerub ja lukustusklamber haakub. Ühendage LC simplex ühemoodilised fiiberharukaablid õiges orientatsioonis, vastavalt mooduli saatelainepikkusele ja vastuvõtulainepikkusele. Pärast sisestamist kontrollige ühenduse indikaatori tulesid ja vaadake seadme logisid või haldusliideseid linkide läbirääkimiste ja diagnostika osas. Kasutage DOM/DDM liidest optilise võimsuse, temperatuuri ja toitepinge jälgimiseks kasutuselevõtu ja töötamise ajal.

Soovitused

Veenduge ühilduvuses hostseadme müüjaga toetatud SFP+ transiiverite osas ja lubage kõik vajalikud pordiseaded 10 Gb tööks. BiDi moodulite paigaldamisel sobitage teises otsas komplementaarse lainepikkuse moodul (nt 1270 nm ↔ 1330 nm) ja märgistage fiibrimarsruudid segaduste vältimiseks. Jälgige ESD ettevaatusabinõusid käsitsemisel, hoidke LC-pistikud puhtad ning teostage paigaldamise ajal optilise võimsuse ja BER testid, et kinnitada ühenduse jõudlust.
