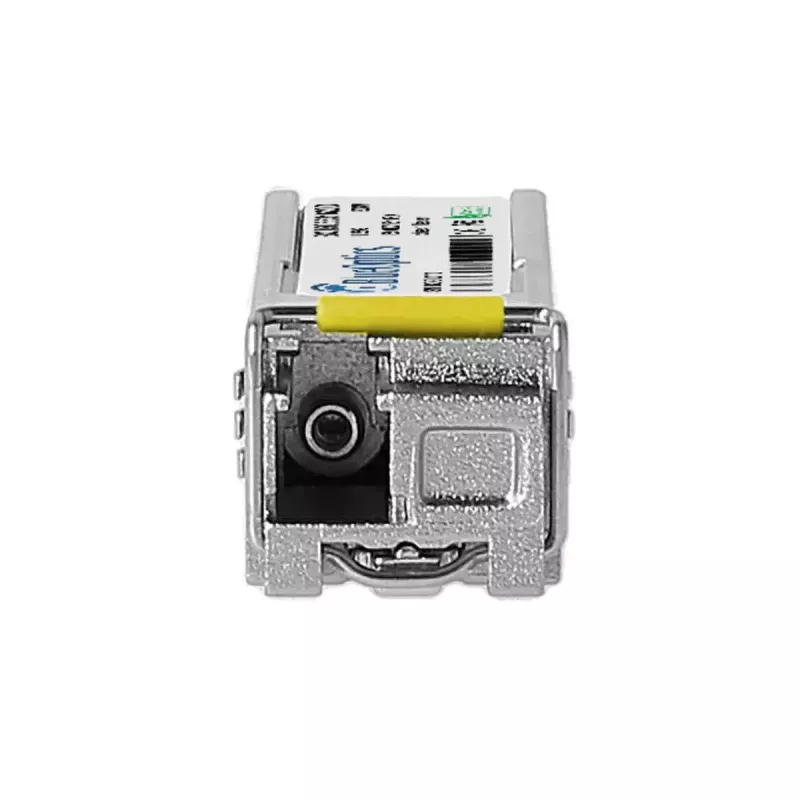

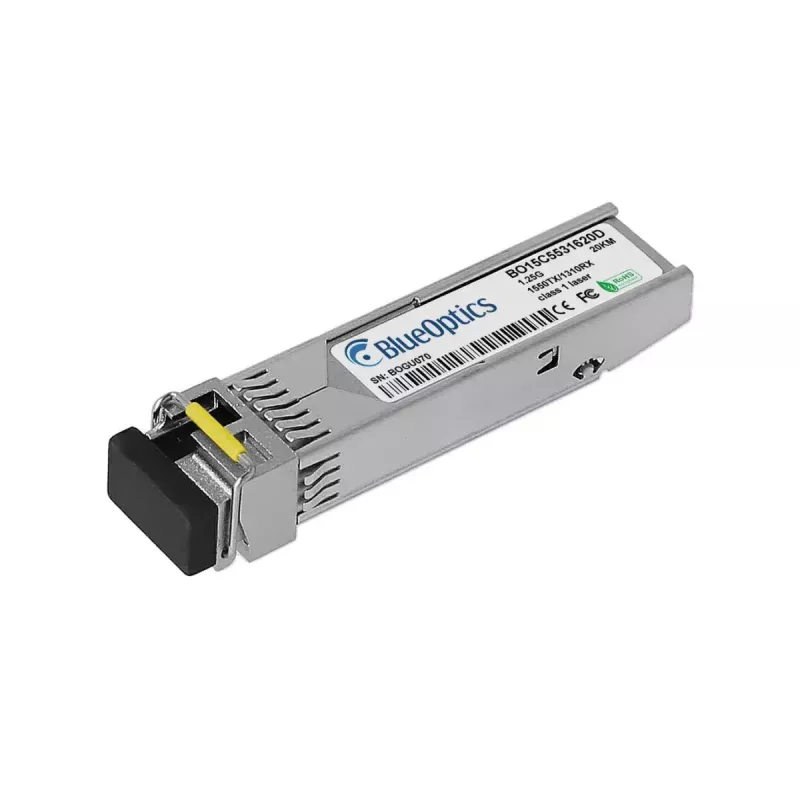

BlueOptics SFP-1000BASE-BX20-D1550LC-BO võrgusaatja moodul Fiiberoptiline SFP liides LC pistik

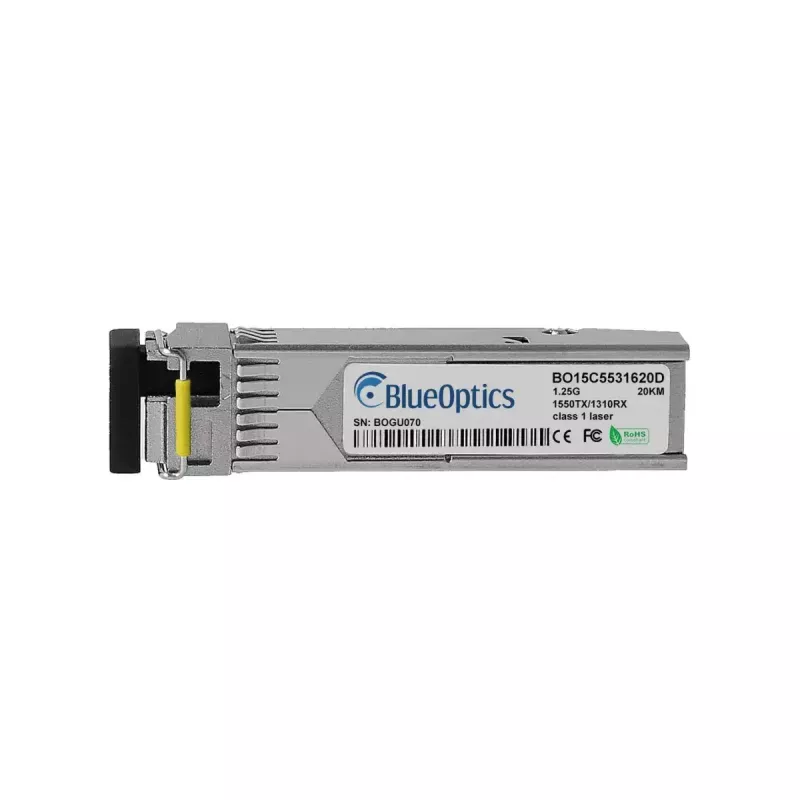

BlueOptics SFP-1000BASE-BX20-D1550LC-BO on fiiberoptiline võrgusaatja moodul SFP-liidestele LC-simplekspistikuga. Alumiiniumist ja umbes 20 g kaaluv moodul rakendab kahesuunalist ühemoodilist ühendust eraldi saate- ja vastuvõtulainepikkustega (TX 1310 nm / RX 1550 nm), mis sobib 1,25 Gbps optilise Etherneti ja ühilduvate kiirete rakenduste jaoks kuni 20 km kaugusele, kui kasutatakse sobivat ühemoodilist kiudu.

Eelised

See SFP-moodul järgib MSA-vorminguteguri standardeid laialdaseks ühilduvuseks SFP-portidega ja on mõeldud töökindlate ühemoodiliste kiudühenduste jaoks. Selle kompaktne alumiiniumkorpus pakub mehaanilist vastupidavust ja termilist stabiilsust, hoides samal ajal kaalu madalal. Moodul toetab levinud kasutusjuhte nagu Ethernet ja Fibre Channel over Ethernet kuni 1,25 Gbps ning võib pakkuda digitaalset diagnostikaseiret (DDM/DOM), kui hostseade seda funktsiooni toetab. Koostalitlusvõime tagamiseks projekteeritud ja testitud moodul sobib asendus- või varumooduliks võrkudes, mis nõuavad optilisi ühendusi LC-pistikühendusega.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Sisestage SFP-moodul ühilduvasse SFP-pessa vastavalt hostseadme juhistele, kuni see lukustub. Ühendage ühemoodiline LC-paigakaabel selle mooduli ja kaugsaatja või jaotuspaneeli vahel; veenduge simpleks-LC-ühenduste õiges joonduses ja jälgige kahesuunaliste BX-ühenduste puhul kiu polaarsust. Kontrollige hostseadme haldusliideses ühenduse olekut ja kiirust. Kui see on saadaval, lubage hostis DDM/DOM, et jälgida diagnostilisi parameetreid nagu toitepinge, laseri eelpinge, väljund- ja vastuvõtuvõimsus ning temperatuur.

Soovitused

Kasutage ühemoodilist kiudu ja kavandatud vahemaa jaoks sobivat LC-simplekspaigakaablit. Veenduge, et hostseade toetaks 1000BASE-BX D tööd ja DDM/DOM-i, kui on vaja kaugdiagnostikat. Käsitsege saatjat antistaatiliste ettevaatusabinõudega ja hoidke tolmukorgid kasutamata portidel, et kaitsta optilisi pindu.
