BlueOptics S+AO0020-BO InfiniBand/kiudoptiline kaabel 20 m SFP+ Isane/Isane

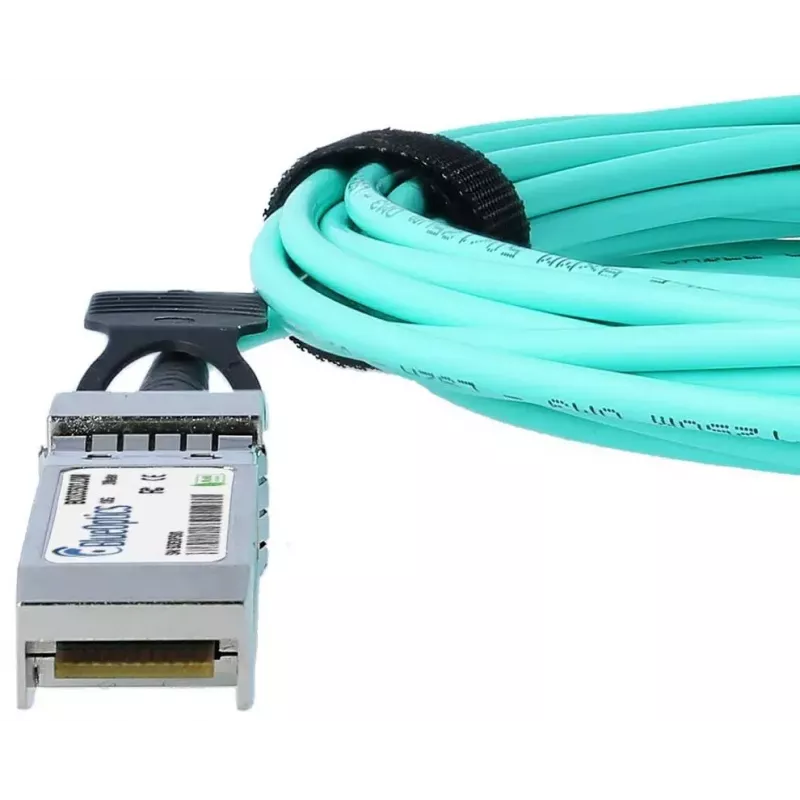

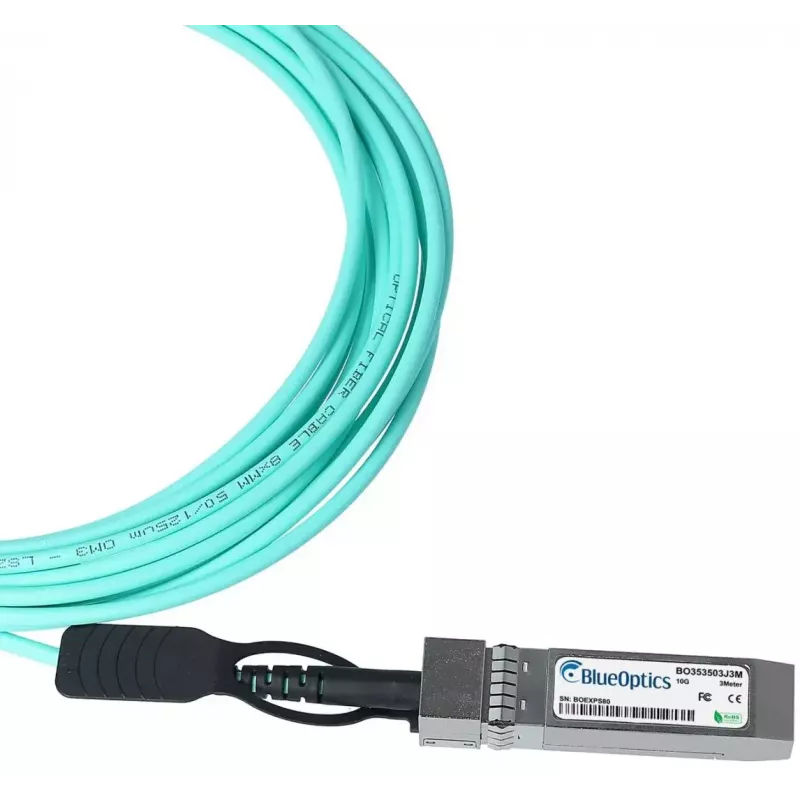

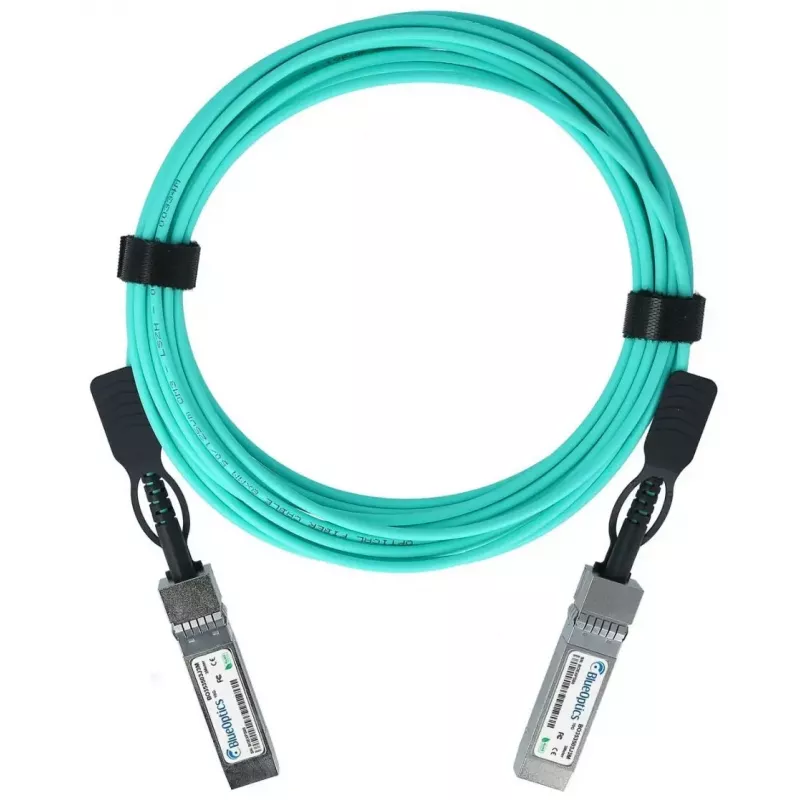

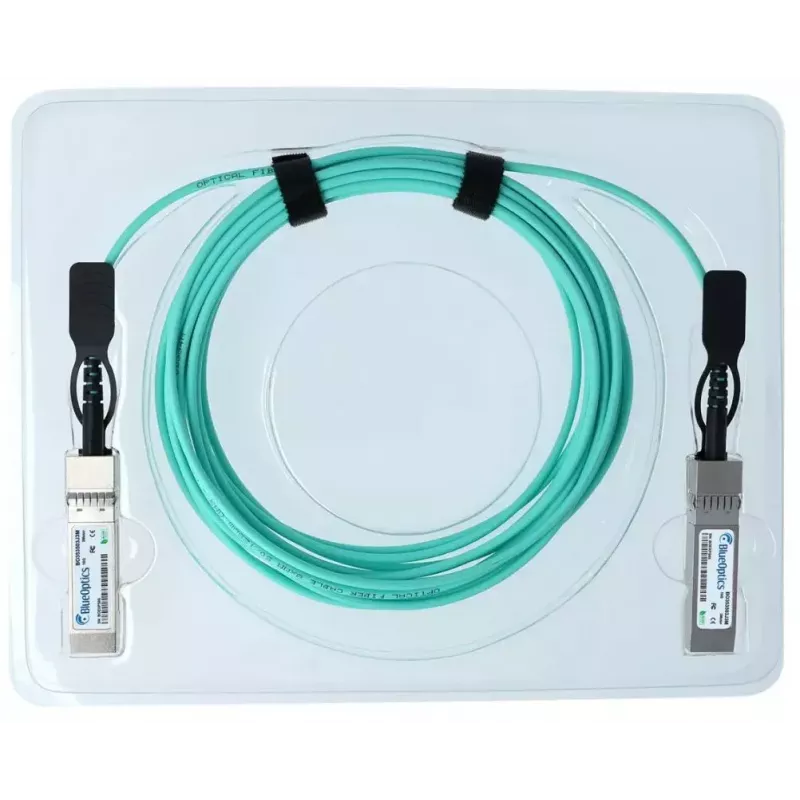

BlueOptics S+AO0020-BO InfiniBand/kiudoptiline kaabel 20 m SFP+ Isane/Isane on 20-meetrine aktiivne optiline kaabel (AOC), mille mõlemas otsas on SFP+ pistikud ja mis on mõeldud kiirete 10GBASE-SR ühenduste jaoks mitmeosalise kiu kaudu. See integreerib transiivri elektroonika igas otsas, et muundada elektrilised SFP+ signaalid optilisteks signaalideks ja tagasi, võimaldades madala latentsusega, EMI-kaitsega ühendusi lülitite, ruuterite, salvestussüsteemide ja teiste SFP+ varustusega võrguseadmete vahel. Isasest isasesse SFP+ konfiguratsioon järgib MSA spetsifikatsioone mehaanilise ja elektrilise koostalitlusvõime osas.

Eelised

See AOC toetab andmeedastuskiirusi kuni 10 Gbit/s üle 20 m mitmeosalise kiu ulatuse ja pakub eelnevalt kokkupandud, tehases lõpetatud optilist ühendust, mis välistab välitöötluse või paikamise. Disain vähendab elektromagnetilisi häireid ja sumbumist, mis on tavalised vaskühenduste puhul, samas kui integreeritud digitaalne diagnostiline jälgimine (DDM/DOM) võimaldab reaalajas aruandlust toitepinge, laservoolu, optilise väljund- ja sisendvõimsuse ning temperatuuri kohta, kui hostiriistvara seda toetab. Komponendid on valitud tööstuslike kvaliteedistandardite järgi, toetades pikka kasutusiga ja suurt keskmist riketevahelist aega.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Paigaldage kaabel, sisestades iga SFP+ mooduli vastavatesse SFP+ hostiportidesse, kuni riivid kinnituvad. Veenduge, et mõlemad seadmed on välja lülitatud või kuumpistikustatavas olekus, nagu seadmete müüja soovitab, seejärel kontrollige ühenduse läbirääkimist ja aktiivsus-LED-e ühendatud seadmetel. Kui DDM/DOM jälgimine on vajalik, lubage või pärige diagnostika hostisüsteemi kaudu, et vaadata toitepinget, laservoolu, saatja/vastuvõtja võimsust ja temperatuuri. Käsitsege kaablit pistikukorpustest ja vältige teravaid painutusi alla määratud minimaalse painderaadiuse, et säilitada optiline jõudlus.

Soovitused

Kinnitage ühilduvus oma SFP+ varustusega riistvaraga ja veenduge, et hostipüsivara toetab kolmandate osapoolte AOC-sid ja DDM/DOM-i, kui kavatsete diagnostikat kasutada. Juhtige kaabel nii, et vältida kitsaid painutusi ja mehaanilist pinget, hoidke pistikud enne sisestamist tolmuvabana ning kontrollige pärast paigaldamist ühenduse parameetreid, et tagada oodatav 10 Gbit/s töö 20 m ulatuses.
