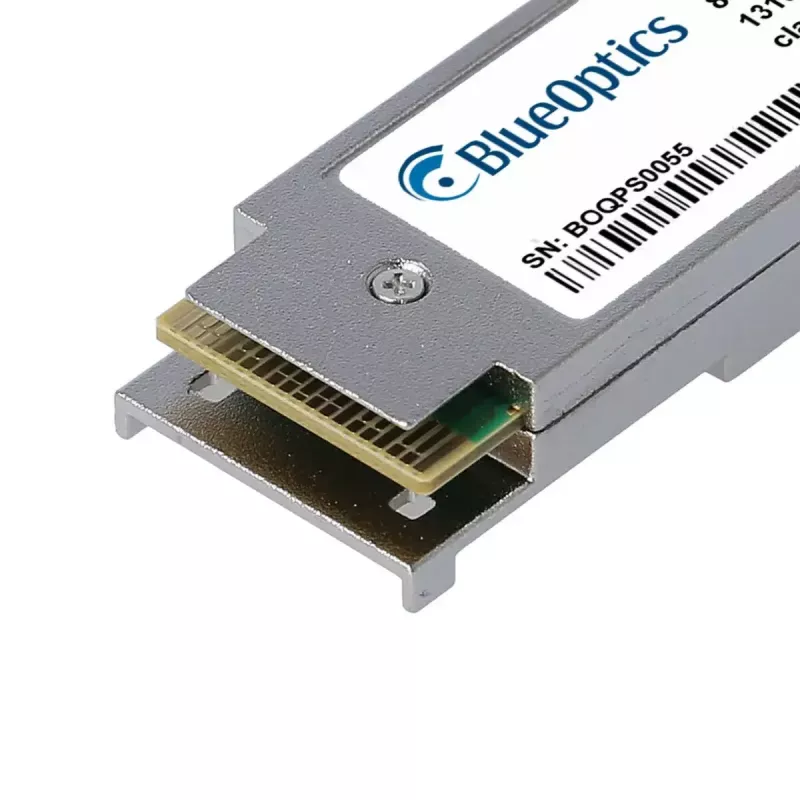

BlueOptics QSFP56-200G-SR-DE-BO võrgusaatja moodul Fiiberoptiline MTP/MPO

BlueOptics QSFP56-200G-SR-DE-BO võrgusaatja moodul on 200G fiiberoptiline QSFP56 moodul, mis on mõeldud lähimaa mitmemoodilistele ühendustele, kasutades MTP/MPO pistikut. Alumiiniumkorpuses ja umbes 40 g kaaluv kompaktne moodul toetab 200GBASE-SR4 edastust 850 nm saate- ja vastuvõtulainepikkustega ning on ehitatud vastavalt tööstusstandarditele MSA, tagades füüsilise ühilduvuse QSFP56 portidega. See on mõeldud suure tihedusega võrgukeskkondadesse, nagu andmekeskused ja ettevõtete koondamis- või selgrookihid, mis nõuavad suurt läbilaskevõimet ja väikese latentsusega optilisi ühendusi.

Eelised

Moodul rakendab QSFP56 liidest 200 Gbit/s koondribalaiuse jaoks, kasutades samal ajal MTP/MPO mitmemoodilist pistikut mugavaks paralleeloptika kaabelduseks. Kerge ja kompaktne alumiiniumkonstruktsioon lihtsustab paigaldamist ja riiulipoolset käsitsemist. Tootmine MSA-ga kooskõlas olevate spetsifikatsioonide järgi tagab koostalitlusvõime suuremate riistvaraplatvormidega, mis aktsepteerivad standardseid QSFP56 SR4 transiivereid. Digitaalse diagnostika jälgimise võimalused võimaldavad reaalajas juurdepääsu peamistele tööparameetritele, kui hostriistvara seda toetab.

Sobib

• Andmekeskuse kangasühendused (lüliti-lüliti või lüliti-koondamine)
• Suure jõudlusega arvutusklastrid ja serveriühendused
• Salvestusvõrgu üleslingid, mis toetavad Fibre Channel over Ethernet protokolli
• Lähimaa ülikoolilinnaku magistraal- ja koondamisühendused (kuni mitmemoodilise kiu vahemaa piirini)

Peamised spetsifikatsioonid

• Liidese tüüp: QSFP56
• Edastusstandard: 200GBASE-SR4 (paralleelne mitmemoodiline optika)
• Pistik: MTP/MPO mitmemoodiline
• Lainepikkus: 850 nm (Tx ja Rx)
• Korpuse materjal ja värv: alumiinium, alumiiniumviimistlus
• Kaal: ligikaudu 0,04 kg
• Vormitegur: QSFP56 4-realine paralleeloptika
• Digitaalse diagnostika jälgimise (DDM/DOM) tugi, kui hostriistvara võimaldab

Kasutamine

Paigaldage BlueOptics QSFP56 moodul ühilduvasse QSFP56 porti lülitis, ruuteris või salvestussüsteemis, järgides hosti müüja kuumalt ühendamise juhiseid. Ühendage sobiv MTP/MPO mitmemoodiline paigakaabel või rakmed mooduliga ja vastava paneeli või seadmega. Kontrollige ühenduse olekut ja liini konfiguratsiooni hostseadme haldusliideses. Kui digitaalse diagnostika jälgimine on vajalik, lubage ja lugege saadaolevad diagnostikaandmed hostsüsteemi kaudu, et kontrollida toitepinget, laseri eelpinget, saateväljundvõimsust, vastuvõtusisendvõimsust ja temperatuuri.

Soovitused

Kasutage OM3/OM4 mitmemoodilist kiudu ja sertifitseeritud MTP/MPO paigajuhtmeid parima ulatuse ja jõudluse saavutamiseks ning veenduge, et hostriistvara toetab selgesõnaliselt QSFP56 SR4 mooduleid ja DDM-i, kui vajate jälgimist. Hoidke pistikud puhtad ja järgige standardseid kiu käsitsemisprotseduure, et säilitada signaalikvaliteet ja eeldatav ühenduse ulatus.
