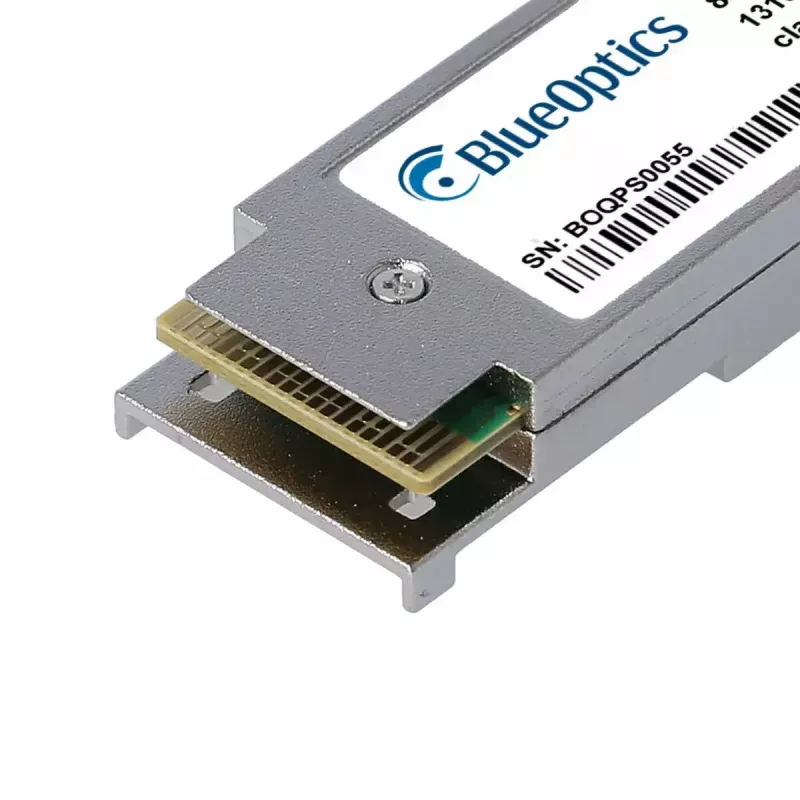

BlueOptics QSFP56-200G-SR-AR-BO võrgusaatja moodul Fiiberoptiline QSFP56 200G 100m

BlueOptics QSFP56-200G-SR-AR-BO on fiiberoptiline võrgusaatja moodul, mis on loodud 200G andmeedastuseks mitmemoodilise fiibri kaudu. See kasutab QSFP56 liidest ja MSA standarditele vastavat MPO/MTP pistikut, toetab lühimaa 200GBASE-SR4 rakendusi kuni 100 meetrini ning on paigutatud kergesse alumiiniumkorpusesse, mis kaalub umbes 40 g. Moodul pakub 850 nm saatja ja vastuvõtja optilisi kanaleid ning toetab digitaalset diagnostikat (DDM/DOM) tööparameetrite reaalajas jälgimiseks, kui hostriistvara seda funktsiooni võimaldab.

Eelised

Moodul pakub kompaktset QSFP56 vormitegurit, mis sobib suure tihedusega paigaldistele, ühilduvust seadmeplatvormidega, mis toetavad 200GBASE-SR4 optikat, ja MPO/MTP liidest paralleelsete mitmemoodiliste ühenduste jaoks. MSA spetsifikatsioonidele ehitatuna on see kokku pandud tööstusklassi optilistest ja elektroonilistest komponentidest, et tagada stabiilne optiline jõudlus ja prognoositav elutsükli käitumine. Digitaalse diagnostika võimekus võimaldab pinge, laseri eelpinge, optilise väljund- ja vastuvõtuvõimsuse ning temperatuuri kaugjälgimist, kui hostseade seda toetab.

Sobib

• Suure tihedusega andmekeskuste üleslinkidele ja selgrooühendustele
• Suure jõudlusega arvutusklastritele, mis vajavad 200G ühenduvust
• Kommuutori vahelistele või kommuutori ja koondamise vahelistele mitmemoodilistele optilistele ühendustele kuni 100 m
• Keskkondadesse, kus QSFP56 vormitegur ja MPO/MTP ühenduvus on standardsed

Peamised spetsifikatsioonid

• Liidese tüüp: QSFP56
• Toetatud standard: 200GBASE-SR4 (mitmemoodiline)
• Pistik: MPO/MTP (paralleelne mitmemoodiline)
• Lainepikkus: 850 nm (saatmine ja vastuvõtt)
• Maksimaalne ulatus: kuni 100 meetrit sobival mitmemoodilisel fiibril
• Korpuse materjal ja värv: alumiinium (kerge metallkest)
• Kaal: u. 0,04 kg
• Digitaalne diagnostika: DDM/DOM tugi (kui hostriistvara toetab)

Kasutamine

Sisestage QSFP56 saatja moodul ühilduvasse QSFP56 porti kommutaatoris, ruuteris või muus võrguseadmes, mis ametlikult toetab 200GBASE-SR4 optikat. Ühendage MPO/MTP mitmemoodiline ühenduskaabel sobivate MPO/MTP portide vahel või sobiva patch-paneeli kaudu. Veenduge, et ühendatud fiibri tüüp ja ühenduskaabel vastavad 100 m ulatuse saavutamiseks vajalikele mitmemoodilistele spetsifikatsioonidele. Kui hostseade pakub DDM/DOM juurdepääsu, kasutage seadme haldusliidest reaalajas parameetrite lugemiseks jälgimiseks ja tõrkeotsinguks.

Soovitused

Kasutage kvaliteetset mitmemoodilist fiibrit ja MPO/MTP ühenduskaableid, mis on sertifitseeritud 200GBASE-SR4 tööks, kontrollige hosti ühilduvust QSFP56 200G optikaga enne paigaldamist ning järgige mooduli käsitsemisel ESD ettevaatusabinõusid. Usaldusväärse optilise jõudluse tagamiseks puhastage MPO/MTP pistikud enne ühendamist ja järgige tootja juhiseid saatja mooduli püsivara või ühilduvusseadete kohta.
