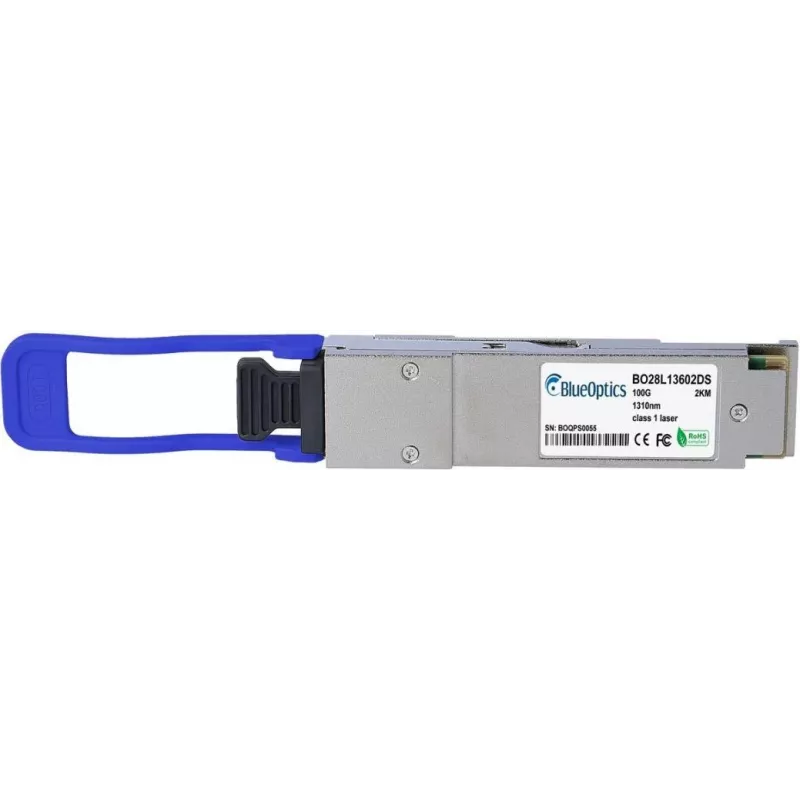

BlueOptics QSFP28 Transiiver S2P29A-BO, 100GBASE-FR, LC-Duplex, Singlemode, 1310nm, PAM4, 2 km, DDM

BlueOptics QSFP28 transiiver S2P29A-BO on 100GBASE-FR optiline moodul, mis on mõeldud lühikese ulatusega kiireteks ühemoodiliste fiiberoptiliste ühenduste jaoks. LC-duplex liidese ja PAM4 modulatsiooniga 1310 nm lainepikkusel töötav QSFP28 transiiver toetab 100 Gb/s FR ühendusi ning sisaldab digitaalset diagnostikaseiret (DDM) reaalajas oleku raporteerimiseks. See on spetsifikatsioonide kohaselt mõeldud kuni 2 km ulatusele ja töötemperatuuri vahemikule 0 °C kuni +70 °C, mistõttu sobib see andmekeskuste ühenduste ja operaatorite transpordisegmentide jaoks, mis nõuavad usaldusväärset 100G FR ühenduvust.

Eelised

Moodul pakub 100 Gb/s läbilaskevõimet ühemoodilises kius, kasutades PAM4 kodeerimist, mis tagab NRZ-põhiste alternatiividega võrreldes suurema spektraalse efektiivsuse. Selle LC-duplex pistik ühildub tavalise ühemoodilise kaabelduse infrastruktuuriga ning integreeritud DDM võimaldab pidevat optiliste parameetrite, nagu saate- ja vastuvõtuvõimsuse, temperatuuri ja lasereelpinge, jälgimist. QSFP28 vormitegur toetab kompaktset paigaldamist lülitite ja ruuterite portidesse, samas kui määratud 2 km ulatus katab tüüpilised ülikoolilinnakute, andmekeskuste ja metrooühenduste vahemaad operaatorivõrkudes.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Paigaldage QSFP28 transiiver ühilduvasse QSFP28 porti lülitis, ruuteris või meediumimuunduris, järgides hostseadme tootja hot-plug juhiseid. Ühendage LC-duplex ühemoodilised patch-kaablid saate- ja vastuvõtupordidesse, pöörates tähelepanu kiudude polaarsusele. Kontrollige hostseadmel ühenduse olekut ja jälgige DDM-i liidese kaudu optilisi parameetreid, veendumaks, et võimsustasemed ja temperatuur on eeldatud vahemikes. Veenduge, et hostplatvorm on konfigureeritud 100GBASE-FR tööks ning et PHY seaded vastavad mooduli PAM4 signaaliülekandele.

Soovitused

Kasutage 1310 nm jaoks ettenähtud ühemoodilisi LC-duplex patch-kaableid ning hoidke pistiku otsad puhtad, et vältida signaali kadu. Andmekeskustes või operaatorikeskkondades juurutamisel kontrollige ühilduvust hostseadmega ja teostage pärast paigaldamist ühenduse kontroll. Jälgige perioodiliselt DDM näite, et tuvastada optilise võimsuse halvenemist või temperatuurihälbeid.
