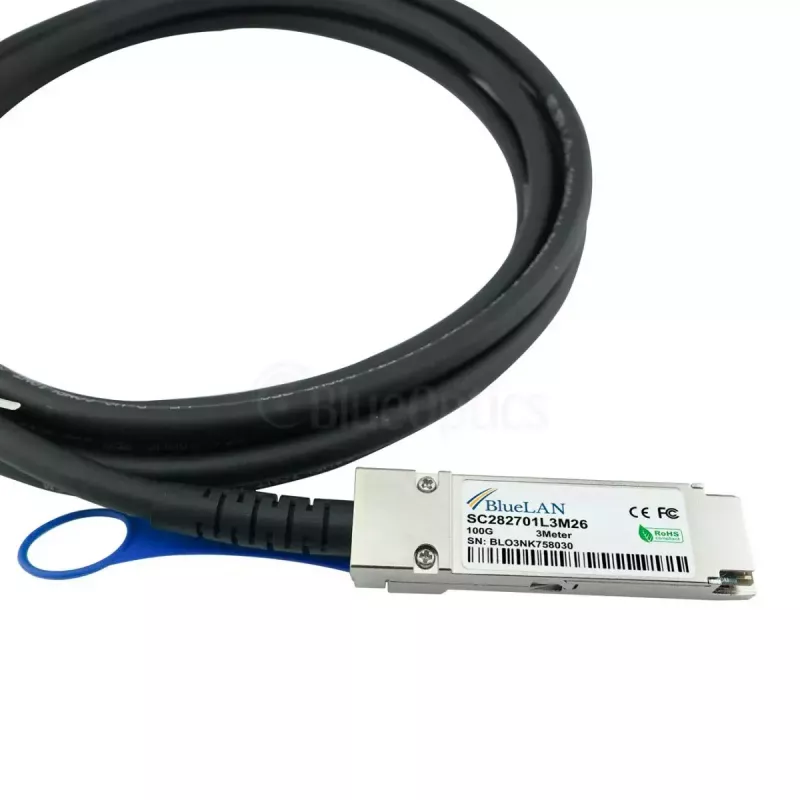

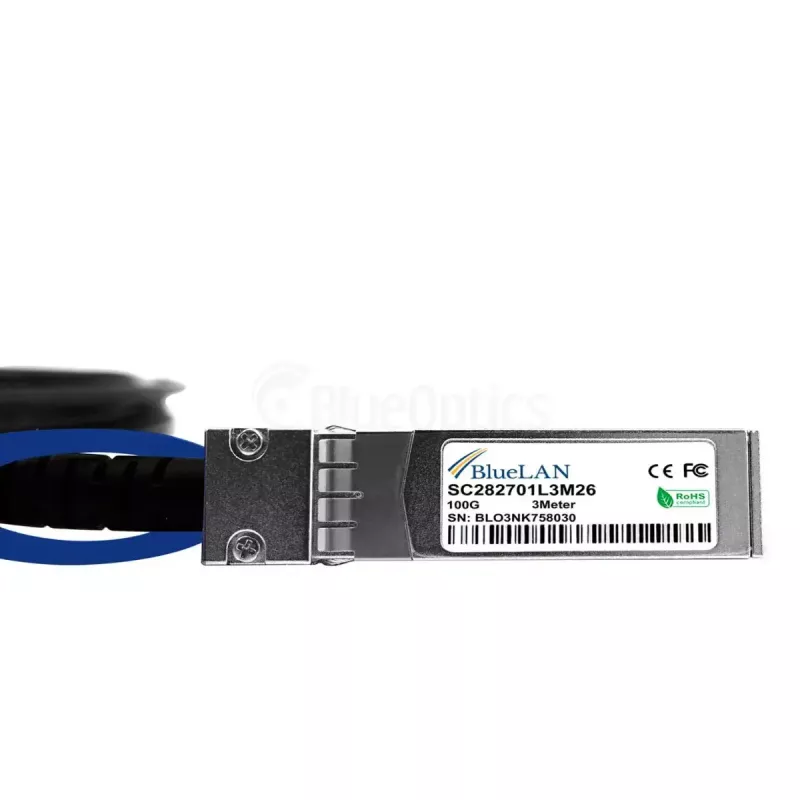

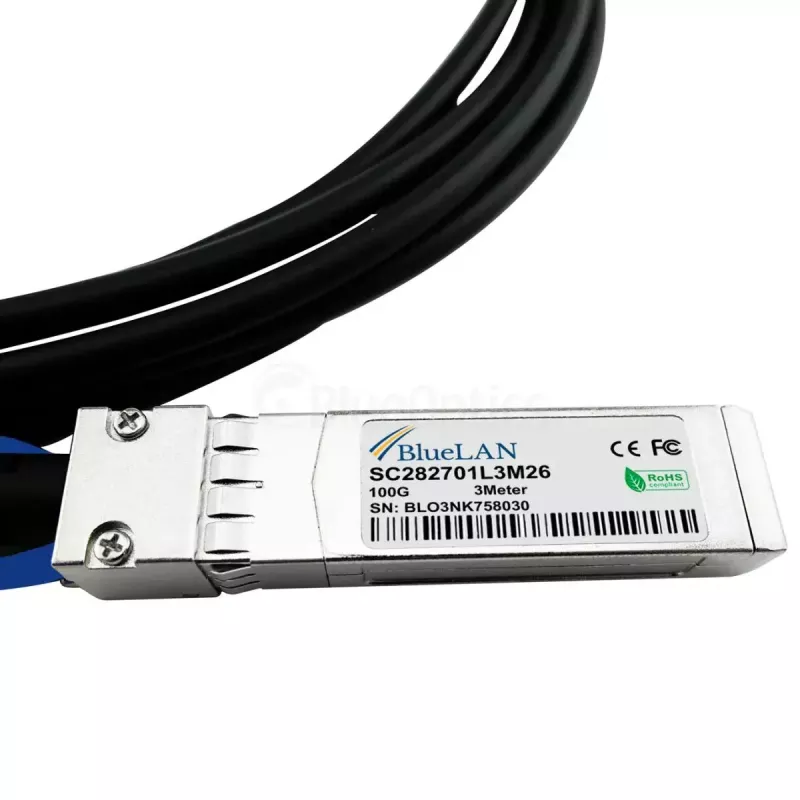

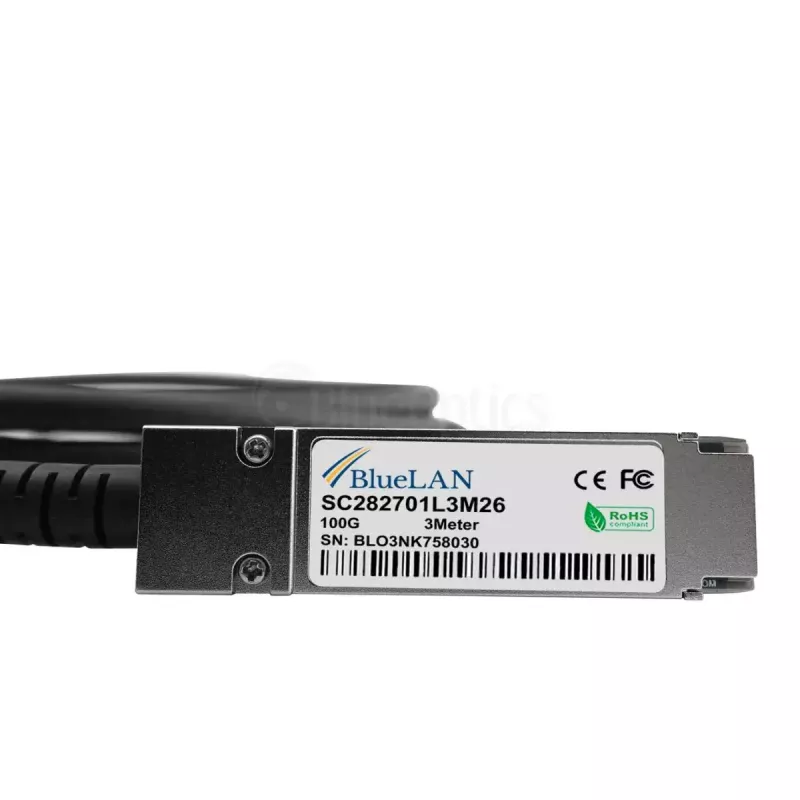

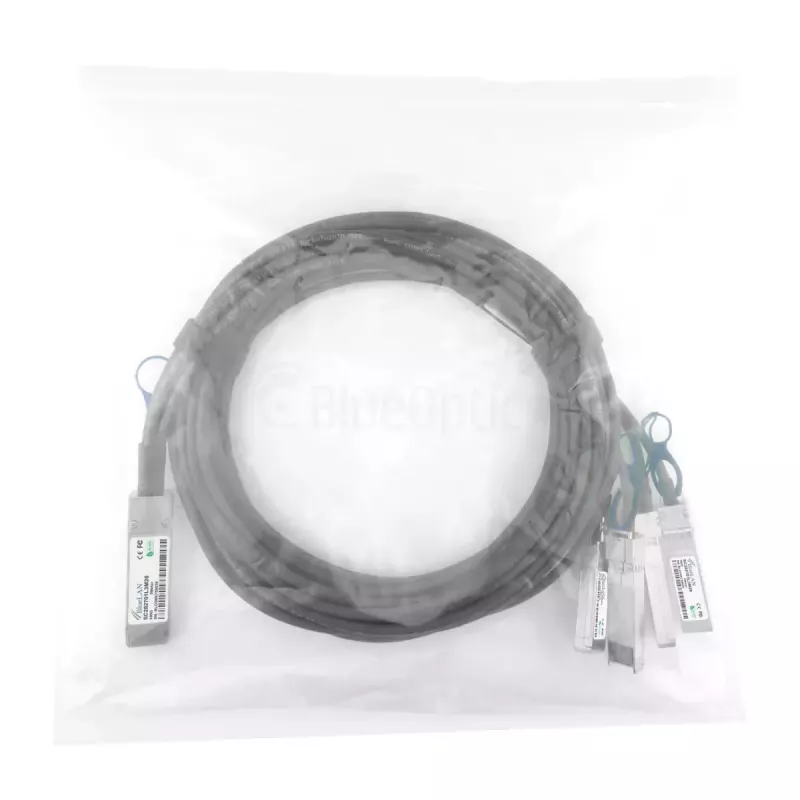

BlueOptics QSFP-4SFP25G-CU5M-BL InfiniBand kiudoptiline kaabel 5 m QSFP28 4xSFP28 Isane Isane

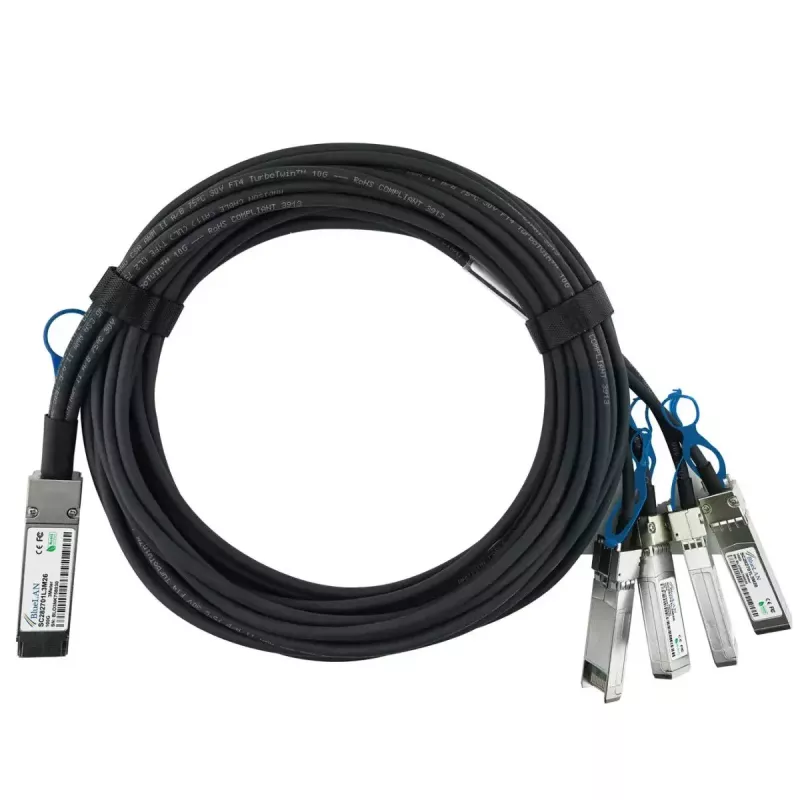

BlueOptics QSFP-4SFP25G-CU5M-BL on 5 m otseühendatav twinax-kaabel, mille ühes otsas on QSFP28-pistik ja teises neli SFP28-pistikut. See passiivne 100G kuni 4x25G jaotuskaabel on mõeldud lühimaaga kiireteks ühendusteks ning toetab InfiniBand-i ja Etherneti signaaliedastust kasutamiseks riiulites ja külgnevate riiulite vahel andmekeskuste ja võrgukeskkondades. Kaabel kasutab 26 AWG twinax-juhti ja järgib MSA määratletud elektrilisi ja mehaanilisi liideseid QSFP28 jaotus-DACide jaoks.

Eelised

See passiivne DAC pakub madalat latentsust ja madalat energiatarbimist tänu twinax-vaskkonstruktsioonile ja aktiivelektroonika puudumisele. See on toodetud vastavalt tööstusharu MSA-spetsifikatsioonidele QSFP28-kuni-4xSFP28 jaotusrakenduste jaoks, tagades koostalitlusvõime platvormidega, mis toetavad QSFP-4SFP25G-stiilis jaotuskaableid. Kaabel kasutab töökindlaid komponente ja koostamistavasid, mille eesmärk on tagada pikk kasutusiga ja stabiilsed elektrilised omadused lühimaa, suure ribalaiusega linkide jaoks.

Sobib

• Suure tihedusega lüliti-lüliti või lüliti-serveri ühendused riiulites
• 100G QSFP28-pordi jaotamine neljaks 25G SFP28-pordiks
• InfiniBand, Ethernet (100GBase-CR4 / 4x25GBASE-CR) ja sarnased lühimaa protokollid
• Külgnevate riiulite vahelised ühendused, kui riistvara toetab passiivset DAC-i

Peamised tehnilised andmed

• Kaabli tüüp: passiivne twinax-vask (otseühenduskaabel)
• Pikkus: 5 meetrit
• Pistikud: 1 × QSFP28 (isane) kuni 4 × SFP28 (isane)
• Ribalaius: kuni 100 Gbit/s koondkiirus (4 × 25 Gbit/s liinid)
• Juhtme jämedus: 26 AWG
• Vastavus: MSA-le vastav QSFP28 jaotus-DAC elektriline/mehaaniline profiil
• Tüüpilised rakendused: lühimaa andmekeskuse ühendused, jaotuslingid

Kasutamine

Veenduge, et sihtseadmed toetavad passiivseid QSFP28-kuni-4xSFP28 jaotuskaableid ning et vastavad pordid on lubatud sobiva protokolli jaoks (100GBase-CR4 / 4x25GBASE-CR või InfiniBand). Lülitage seadmed välja või järgige tootja juhiseid kuuma vahetamise kohta, kui see on vajalik. Sisestage QSFP28-pistik lähte-QSFP-porti ja sisestage iga SFP28-pistik siht-SFP-porti, kuni riiv haakub. Kontrollige lingi olekut ja õiget liinide vastendust oma lüliti või hosti püsivaras ning konfigureerige liidesed valitud protokolli jaoks vastavalt vajadusele.

Soovitused

Kasutage seda 5 m passiivset DAC-i lühimaa ja suure ribalaiusega linkide jaoks riiulites või külgnevate riiulite vahel, kus passiivne twinax on toetatud; vältige selle kasutamist pikematel liinidel või paigaldistes, mis nõuavad optilisi transiivereid. Tagage püsivara ja riistvara ühilduvus QSFP28 jaotuskaablitega ning testige linke pärast paigaldamist, et kinnitada korrektne töö.
