BlueOptics QSFP-4SFP10G-CU5M-HU-BL InfiniBand kiudoptiline kaabel 5m 4xSFP+ Isane/Isane

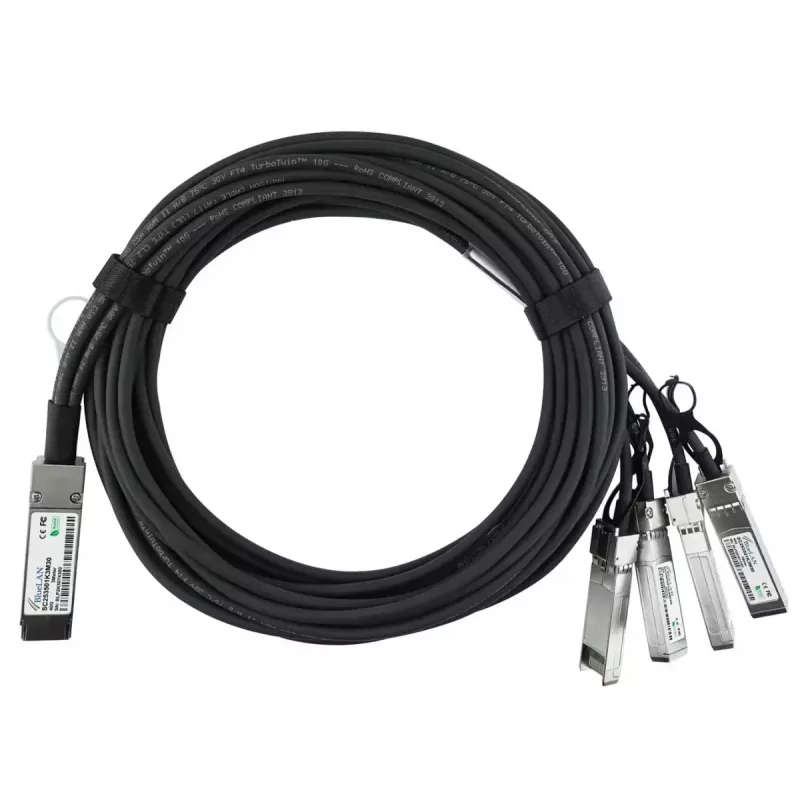

BlueOptics QSFP-4SFP10G-CU5M-HU-BL on 5 m otseühenduskaabel (DAC), mille ühes otsas on QSFP-pistik ja teises otsas neli SFP+-pistikut. See on mõeldud lühikese vahemaa jaoks mõeldud kiireteks ühendusteks andmekeskuse riiulites ja külgnevates riiuliridades. Kaabel toetab 40GBase-CR4 ja 4x10GBase-CR elektrilist ülekannet ning on ehitatud passiivse twinax-vaskkoostuna 26 AWG juhtmetega, et tagada madala latentsuse ja väikese energiatarbega ühenduvus lülitite, ruuterite, salvestussüsteemide ja muu võrguriistvara vahel, mis aktsepteerib QSFP-4xSFP+ DAC-e.

Eelised

See 5 m DAC pakub omatoetust 40 Gbps koondatud ühendustele või neljale sõltumatule 10 Gbps rajale, tarbides minimaalselt energiat ja põhjustades väga väikese latentsuse tänu passiivsele twinax-konstruktsioonile. Kaabel on valmistatud MSA-ühilduvate mõõtmete järgi ja kvaliteetseid komponente kasutades, sobib tiheda riiulikeskkonna jaoks ning tagab tugeva mehaanilise sobivuse isaste QSFP- ja SFP+-liidestega. Kaabel ühildub peamiste platvormidega, mis aktsepteerivad QSFP-4xSFP+ passiivseid DAC-e, ning on mõeldud kulutõhusaks alternatiiviks aktiivsetele või optilistele transiiveritele lühimaaside jaoks.

Sobib

• QSFP-portide ühendamiseks mitme SFP+-pordiga riiulites või külgnevate riiulite vahel
• 40GBase-CR4 koondatud ühendused ja jagamine 4x10GBase-CR radeks
• Kõrge tihedusega lülitilt lülitile või lülitilt serverile ühendused andmekeskustes
• Fibre Channel over Ethernet (FCoE) ja InfiniBand lühimaaühendused, kus passiivsed DAC-id on toetatud

Peamised spetsifikatsioonid

• Pikkus: 5 meetrit

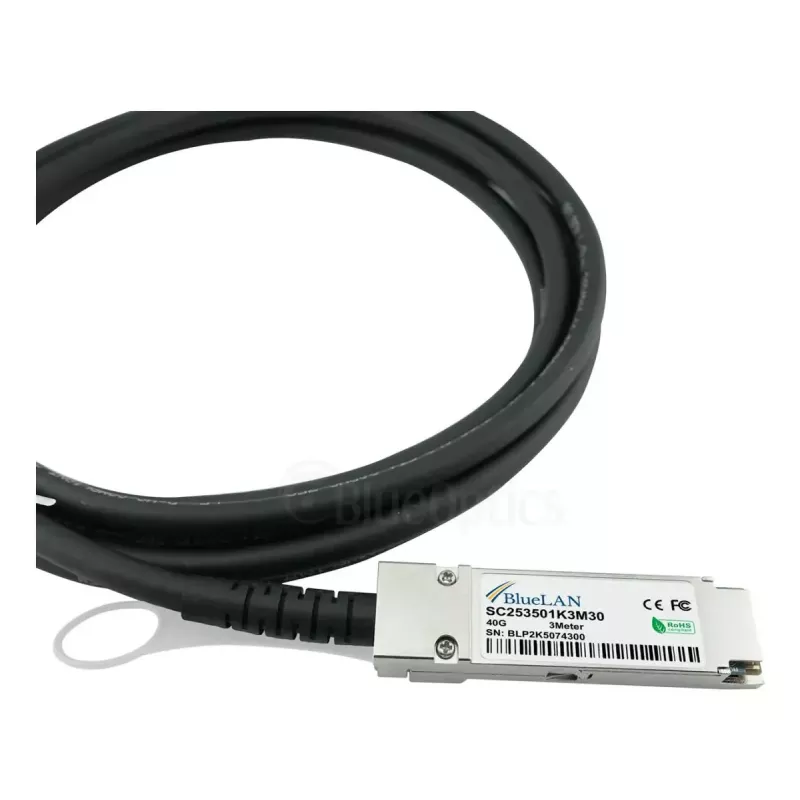

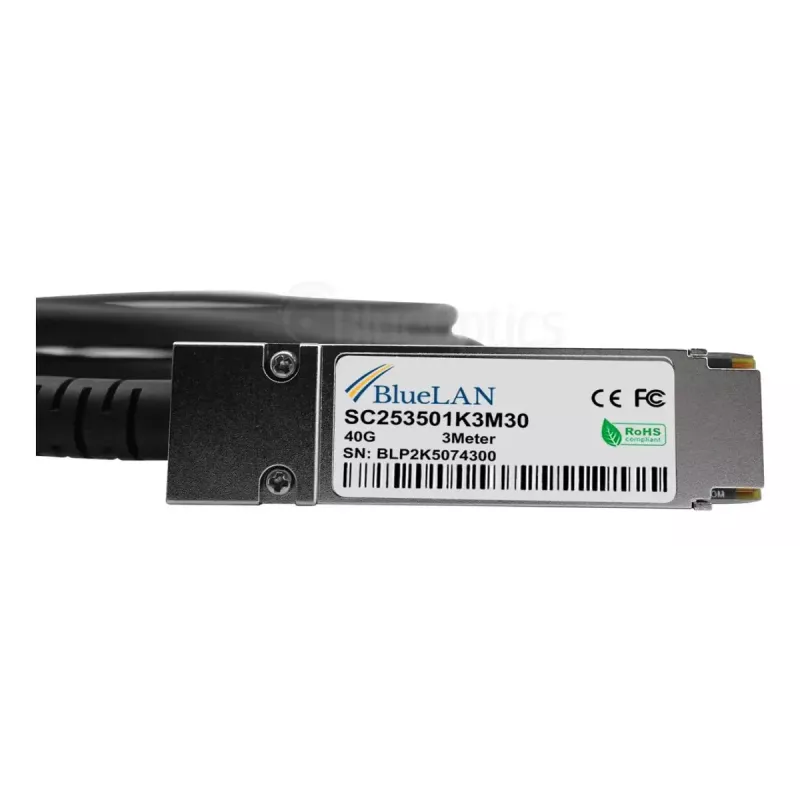

• Pistiku tüübid: 1x QSFP (isane) 4x SFP+-le (isane)
• Toetatud ülekanderežiimid: 40GBase-CR4 ja 4x10GBase-CR elektrilised rajad
• Kaabli tüüp: Passiivne twinax-vask
• Juhtme ristlõige: 26 AWG
• Energiatarve: väga madal (passiivne, umbes 0,1 W tüüpiliselt võrreldavate passiivsete DAC-ide korral)
• Vastavus: MSA-ühilduvad mehaanilised ja elektrilised spetsifikatsioonid

Kasutamine

Enne paigaldamist kontrollige, et mõlemad lõpp-punktid toetavad ametlikult passiivseid QSFP-4xSFP+ DAC-ühendusi ning et püsivara või tarkvara seaded ei blokeeri kolmanda osapoole DAC-e. Sisestage QSFP-pistik QSFP-porti ja SFP+-pistikud vastavatesse SFP+-portidesse, kuni iga riiv klõpsatusega paika lukustub. Juhtige kaabel riiulis nii, et vältida järske painutusi ja mehaanilist pinget; hoidke painderaadius tootja soovituste piires. Kanalite jagamise korral veenduge, et hostiliidesed ja lüliti pordi konfiguratsioonid vastavad kavandatud kasutusele (kas koondatud 40G või neli sõltumatut 10G rada).

Soovitused

Kasutage seda passiivset 5 m QSFP-4xSFP+ DAC-i ainult lühimaaside jaoks (tavaliselt samas riiulis või külgnevates riiulites). Ärge kasutage keskkondades, kus on vaja aktiivset signaali korrigeerimist. Kontrollige regulaarselt pistikuid tolmu ja mehaanilise kulumise suhtes ning vältige kaabli liigset painutamist või pingutamist, et tagada usaldusväärne jõudlus kaabli kasutusea jooksul.
