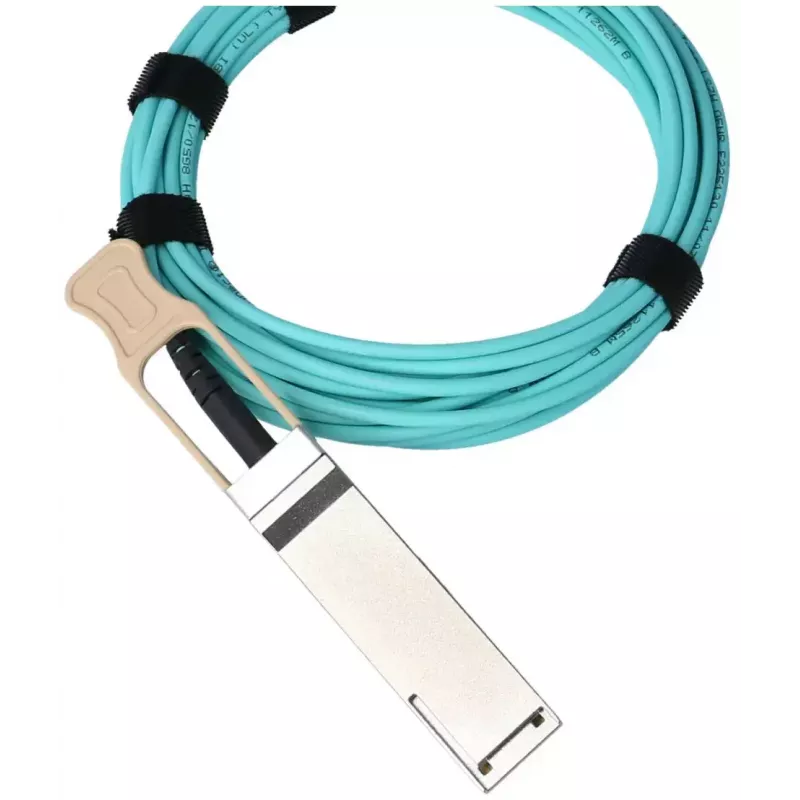

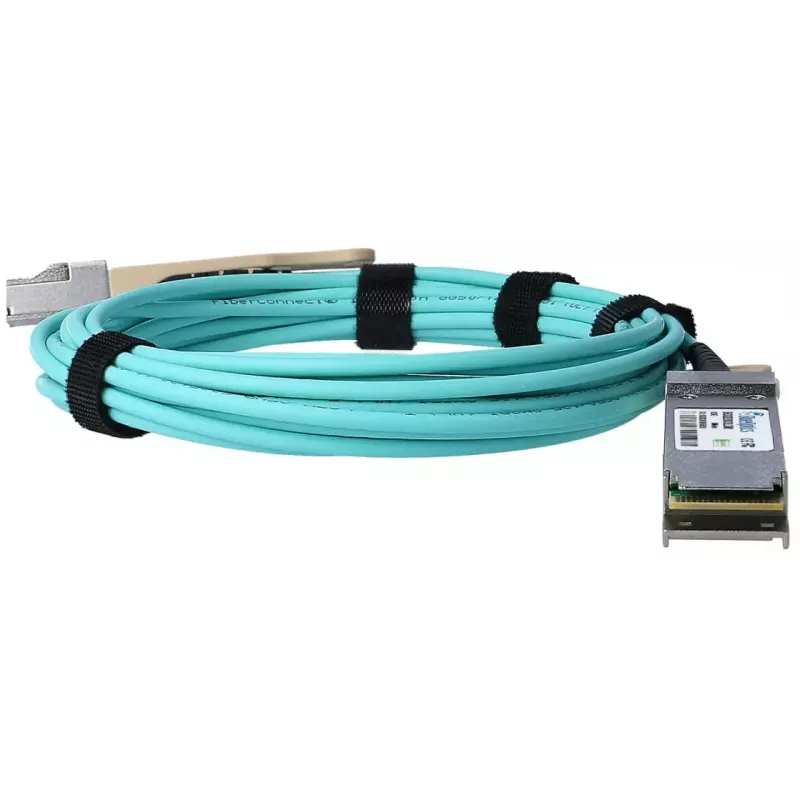

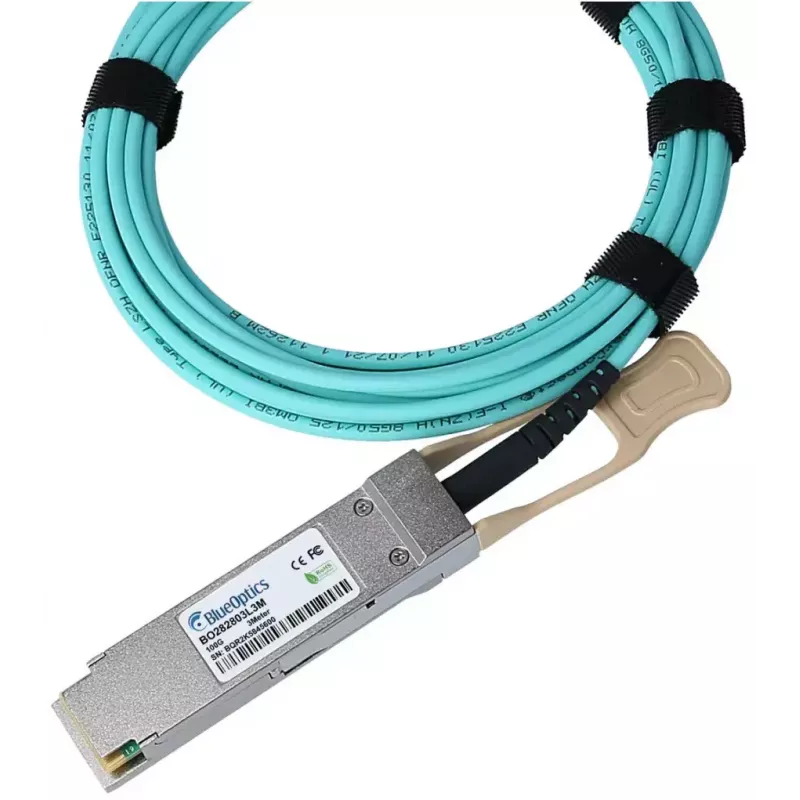

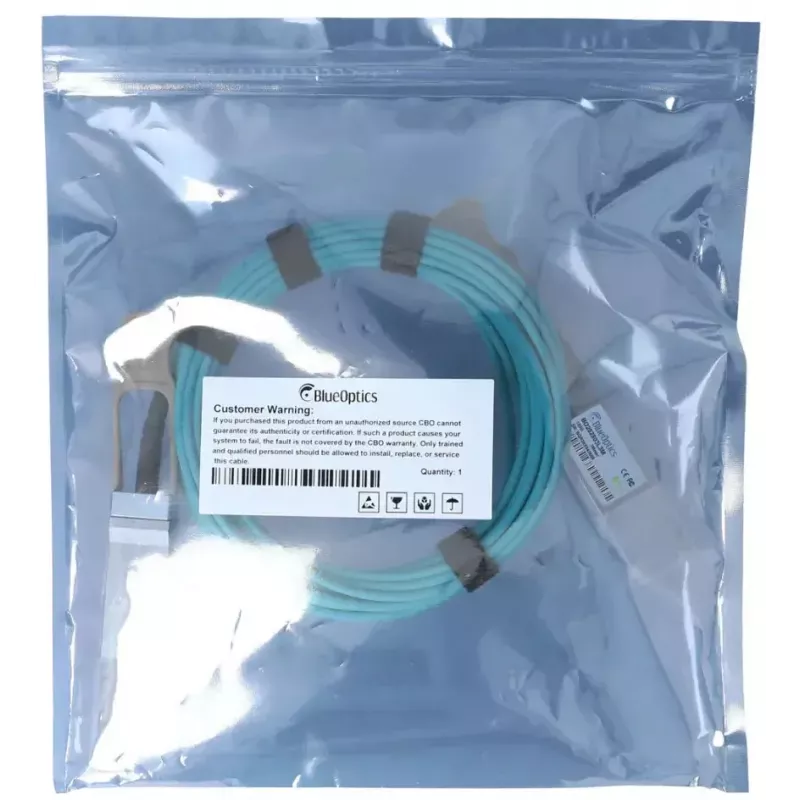

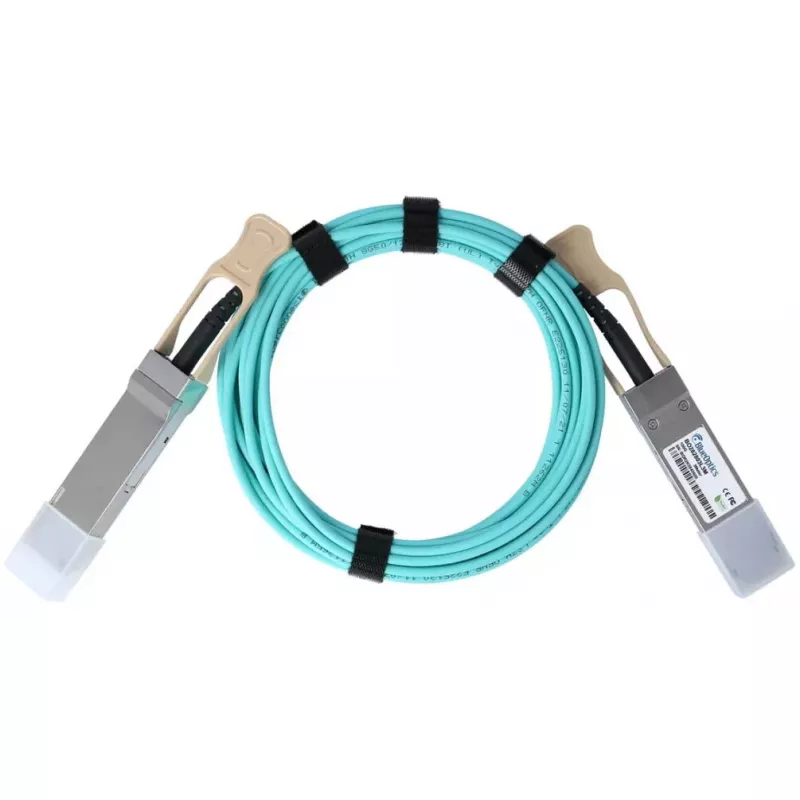

BlueOptics NC8VD-BO InfiniBand fiiberoptiline kaabel 30 m QSFP28 Akvamariin

BlueOptics NC8VD-BO InfiniBand fiiberoptiline kaabel 30 m QSFP28 Akvamariin on 30-meetrine aktiivne optiline kaabel (AOC) QSFP28-pistikutega, mis on mõeldud 100G mitmemoodilisteks ühendusteks andmekeskustes ja suure jõudlusega andmetöötluskeskkondades. See rakendab 100GBASE-SR4 edastusprofiili mitmemoodilise kiu kaudu ning sellel on mõlemas otsas integreeritud saatjad ja vastuvõtjad optilise signaali töötlemiseks. Kaabel ühildub süsteemidega, mis toetavad QSFP28-põhiseid 100GBASE-SR4 AOC-sid, ja on ette nähtud lühimaalisteks suure ribalaiusega ühendusteks kommutaatorite, ruuterite, salvestussüsteemide ja arvutussõlmede vahel.

Eelised

BlueOptics NC8VD-BO pakub eeltermineeritud, võtmevalmis QSFP28-ühendust, mis välistab vajaduse väliühildamise või kaablikoostude järele, vähendades paigaldusaega ja võimalikku signaalikadu. Aktiivse optilise kaablina edastab see andmeid kuni 100 Gbit/s üle 30 m mitmemoodilise ühenduse, olles samal ajal immuunne elektromagnetiliste häirete suhtes. Integreeritud digitaalne diagnostikaseire (DDM/DOM) võimaldab reaalajas väljalugemist tööparameetritest nagu toitepinge, laseri eelpinge, väljund-/sisendoptiline võimsus ja temperatuur, muutes tõrkeotsingu ja kaugseire lihtsamaks.

Sobib

• 100G ühendused kommutaatorite ja koondseadmete vahel andmekeskustes
• Suure jõudlusega andmetöötluse (HPC) klastrid ja salvestusvõrgu ühendused
• Lühimaa-uplinkid ja server-kommutaator ühendused riiulisiseselt või külgnevate riiulite vahel
• Keskkonnad, kus on vaja QSFP28 QSFP28 aktiivse optilise kaabli lahendusi koos DDM-toega

Peamised tehnilised andmed

• Kaabli tüüp: Aktiivne optiline kaabel (AOC) QSFP28-pistikutega
• Edastusstandard: 100GBASE-SR4 üle mitmemoodilise kiu
• Maksimaalne andmeedastuskiirus: kuni 100 Gbit/s koondkiirus
• Pikkus: 30 meetrit
• Polaarsus: kahesuunalised optilised kanalid integreeritud Tx/Rx moodulitega
• Diagnostika: Digitaalne diagnostikaseire (DDM/DOM) vastavalt MSA SFF-8472-le
• Kasutusala: lähimaa mitmemoodilise kiu ühendused andmekeskuse taristus

Kasutamine

Paigaldage BlueOptics NC8VD-BO, ühendades mõlemad QSFP28 pistikud vastavatesse QSFP28 portidesse seadmetel, mida soovite ühendada, veendudes, et seadme püsivara ja riistvara toetavad QSFP28 100GBASE-SR4 AOC-sid ja DDM-i, kui diagnostikaandmeid on vaja. Käsitsege kaablit pistiku korpustest hoides ja suunake optiline kaabel nii, et vältida teravaid paindeid; järgige standardseid mitmemoodilise kiu painderaadiuse juhiseid. Täiendavaid transiivreid ega lappimist pole vaja, sest kaabel on eelnevalt koostatud ja termineeritud. Kui host-riistvara toetab DDM-i, lubage või pärige diagnostikaliidest seadmehaldustööriistade kaudu optiliste parameetrite jälgimiseks.

Soovitused

Enne paigaldamist kontrollige seadme ühilduvust QSFP28 100GBASE-SR4 AOC-dega ja veenduge, et host toetab DDM/DOM-i, kui kavatsete diagnostikafunktsioone kasutada. Järgige painderaadiust ja hoidke pistikud tolmuvabad; kasutage kaitsekorke, kui pordid pole kasutusel. Kriitiliste ühenduste jaoks testige kaablit sihtkeskkonnas enne kasutuselevõttu ja kaaluge proovikaabli hoidmist ühilduvuse kontrollimiseks mitme tootja seadistustes.
