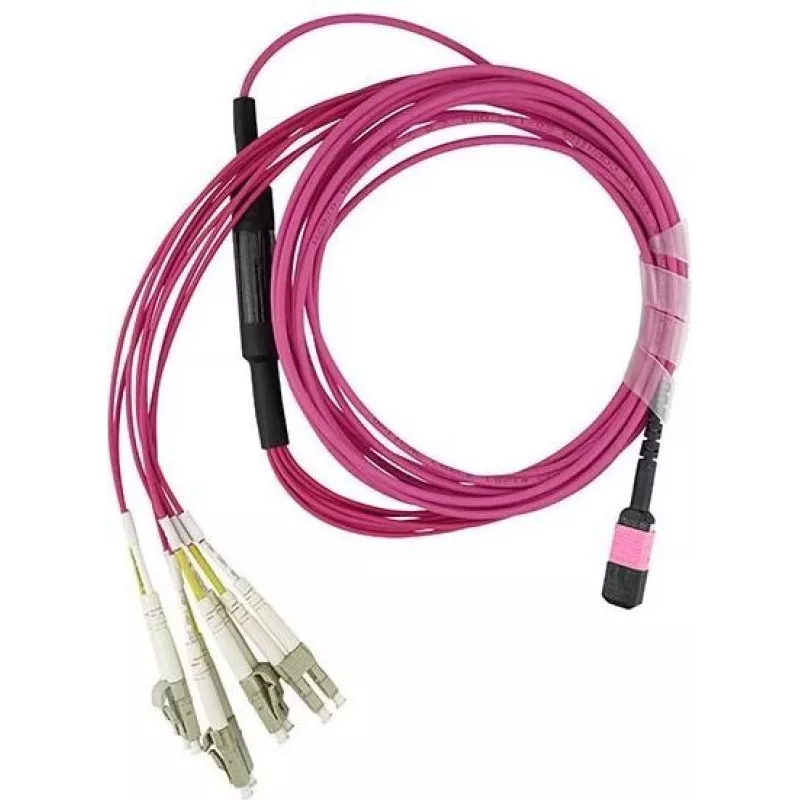

BlueOptics MPO/UPC kuni 4x dupleks LC/UPC breakout paigakaabel 2m, mitmerežiimiline G50/125µm OM4, 3,0mm LSZH, 8 südamikuga, MPO ilma tihvtideta, koos katseprotokolliga

See BlueOptics MPO/UPC kuni 4x dupleks LC/UPC breakout paigakaabel teisendab ühe MPO magistraali neljaks dupleks LC/UPC lõppliideseks. 2 m mitmerežiimiline OM4 kaabel kasutab G50/125 µm kiudu, on 8 südamikuga ja 3,0 mm LSZH mantliga magentavärvuses. MPO pistik on tarnitav ilma tihvtideta ja tootega on kaasas mõõtmis-/katseprotokoll. See on mõeldud suure tihedusega mitmerežiimilinkideks andmekeskustes, serverirakkides ja optilistes patch-paneelides, kus on vaja korrapärast jaotuskaabli ühendamist MPO magistraalidelt LC dupleksportidele.

Eelised

Kaabel pakub kompaktset ja standardset meetodit MPO magistraali jaotamiseks neljaks LC duplekspaariks, toetades suure tihedusega pordi vastendamist ja minimeerides paneeli ruumivajadust. OM4 mitmerežiimikiud (G50/125 µm) võimaldab suuremat modaalribalaiust lühi- kuni keskmise ulatusega rakendustes. 3,0 mm LSZH välismantel vähendab tulekahju korral suitsu ja mürgiste gaaside eraldumist ning kaasasolev katseprotokoll dokumenteerib optilised jõudlusparameetrid paigalduse kontrollimiseks. MPO pistik on määratletud ilma tihvtideta, et ühilduda MPO/APC-vabade šassiide ja kassettiliidestega, mis nõuavad tihvtideta magistraalühendust.

Sobib

Peamised tehnilised andmed

Kasutamine

Paigutage 2 m breakout kaabel MPO magistraalist siht-patch-paneelile või kassetti, järgides mitmerežiimikiu painderaadiuse piiranguid. Joondage MPO pistik vastava MPO pesaga ja kinnitage, kuni pistik lukustub. Ühendage iga dupleks LC/UPC paar asjakohastesse LC portidesse patch-paneelil, transiiveris või seadmes, säilitades õige polaarsuse saatmis-/vastuvõtu vastendamiseks. Kontrollige ühendusi kaasasoleva mõõtmis-/katseprotokolli abil ja vajadusel teostage pärast paigaldamist täiendav optiline test, et kinnitada summumine ja katkestustevaba ühendus.

Soovitused

Järgige tootja soovitatud painderaadiust ja vältige tihedaid kaablisidemeid; hoidke ja käsitsege MPO pistikut koos selle kaitsva tolmukorgiga kuni lõpliku ühendamiseni. Kasutage kaasasolevat katseprotokolli, et võrrelda mõõdetud sisendkadu süsteeminõuetega ja korrake kontrollimist pärast rakkide või moodulite vahetamist.
