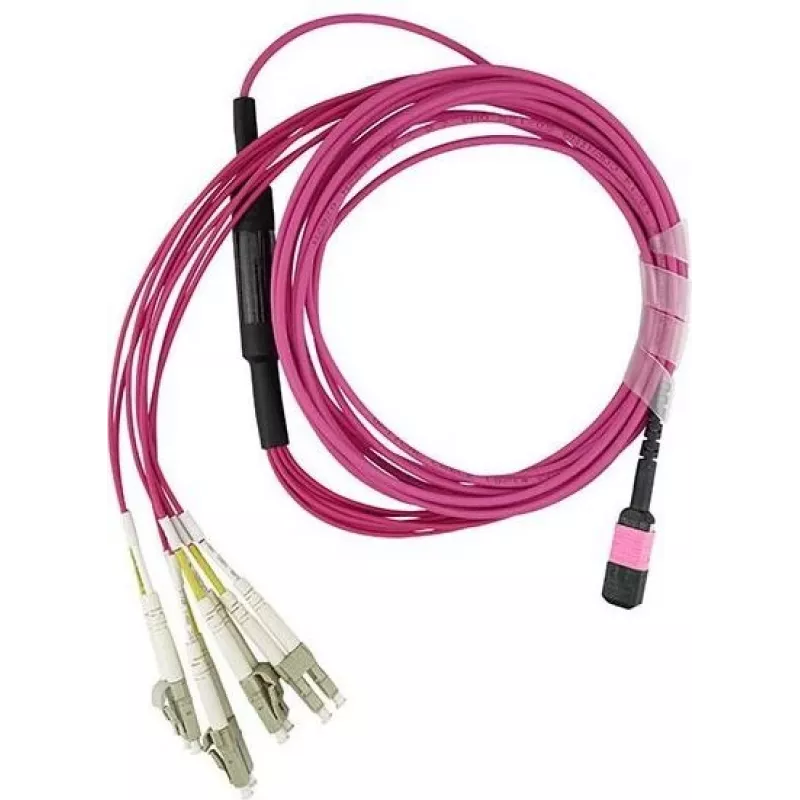

BlueOptics MPO–4xDuplex LC Multimode Breakout patch-kaabel MCA7J60-C010, 10 m, OM4 G50/125µm, 3,0 mm LSZH, 8-südamik, MPO (kontaktideta) 4× dupleks-LC/UPC-le

BlueOptics MPO–4xDuplex LC Multimode Breakout patch-kaabel MCA7J60-C010 on tehasese lõpetatud fiiberkoost, mis on mõeldud paralleeloptika linkidele ja suure tihedusega magistraallühendustele andmekeskustes ja ettevõttevõrkudes. Kaabel on ühes otsas MPO-pistikuga (kontaktideta) ja teises otsas nelja dupleks-LC/UPC-pistikuga, kasutades OM4-mitmekiudfiibrit (50/125 µm) kaheksa südamikuga. 10 m pikkus ja 3,0 mm LSZH-kest magentavärvis tagavad selge tuvastuse ja väiksema suitsueri tulekahju korral. Koost on varustatud mõõteprotokolliga, mis dokumenteerib optilist jõudlust.

Eelised

See mitmekiuline breakout-kaabel pakub kompaktset, eelnevalt lõpetatud lahendust MPO magistralliinide ühendamiseks mitme LC-pordiga ilma kohapealse lõpetamiseta. OM4-kiud pakub paremat ribalaiust ja vähendab modaaldispersiooni lühikestes paralleelrakendustes. LSZH-kestamaterjal minimeerib mürgiseid gaase ja suitsu suletud ruumides, samas kui 3,0 mm läbimõõt tasakaalustab paindlikkust ja mehaanilist kaitset. MPO-pistik ilma kontaktideta vähendab kontaktide kahjustamise ohtu käsitsemisel ja lihtsustab ühendamist MPO-adapteritega, mis võtavad vastu kontaktideta pistikuid.

Sobivus

Peamised spetsifikatsioonid

Kasutusjuhend

Paigaldage kaabel mööda sobivaid kaablihaldustrasse, vältides järske painutusi ja muljumist. Ühendage MPO-ots (kontaktideta) ühilduva MPO-magistraali või kassetiga, mis võtab vastu kontaktideta pistikuid, tagades õige suuna ja kindla istuvuse. Ühendage neli dupleks-LC/UPC-pistikut sihtkohta LC-portidesse või patch-paneeli adapteritesse. Kontrollige ühendusi tarnitud mõõteprotokolli abil või tehke täiendavaid katseid optilise testimisseadmega, et kinnitada sisestuskadu ja kanali pidevus.

Soovitused

Järgige tootja määratud minimaalset painderaadiust (tavaliselt mitu korda kaabli läbimõõtu) ja hoidke tolmukorgid kasutamata pistikutel. Kasutage enne ühendamist MPO- ja LC-pistikupuhastajaid, et tagada väike kadu. Automatiseeritud või kiire paralleeloptika puhul järgige seadme tarnija juhiseid kiu polaarsuse ja lindi kaardistamise kohta, et tagada õige kanalite joondumine.
