BlueOptics JNP-QSFP-4X10GE-IR-BO võrgupistikmoodul Fiiberoptiline QSFP MTP/MPO Alumiinium 40g

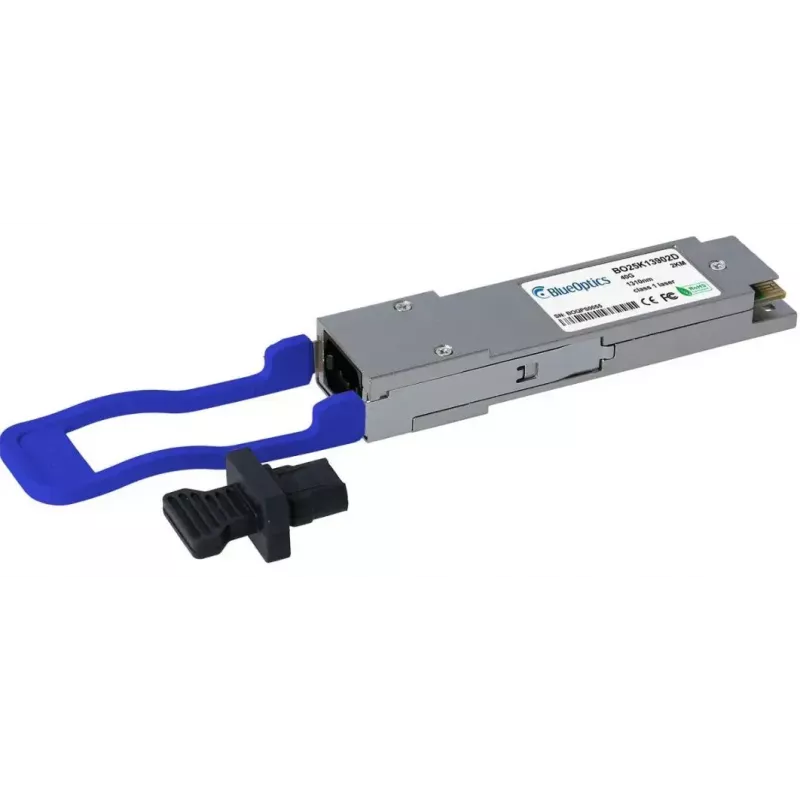

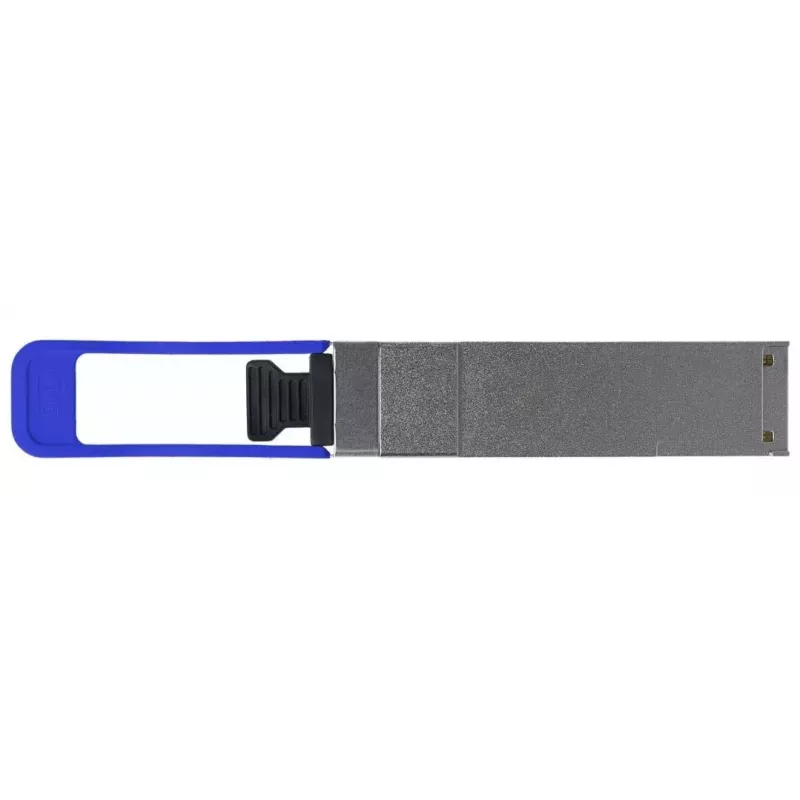

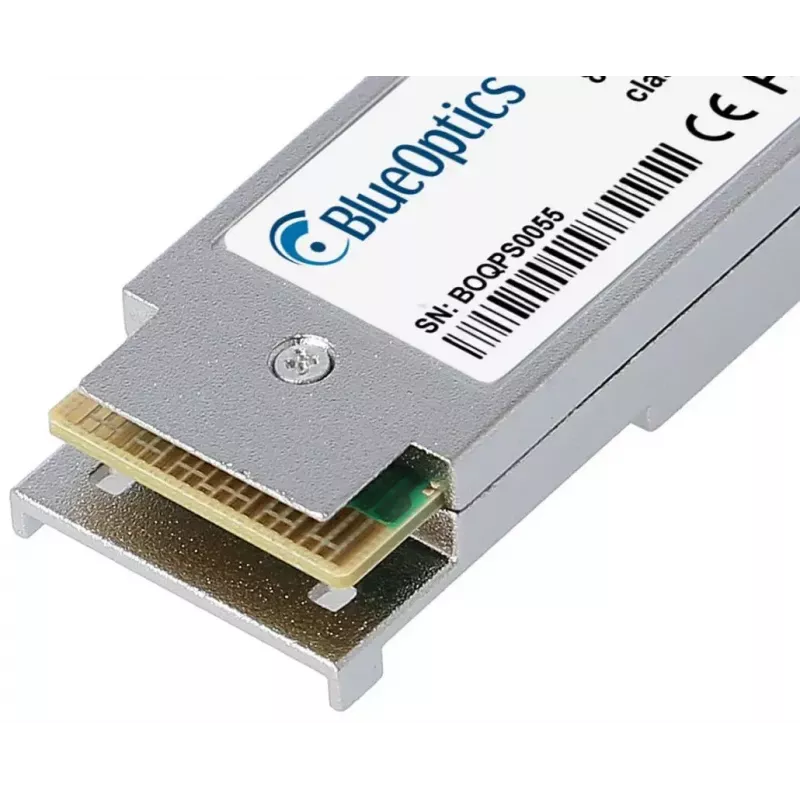

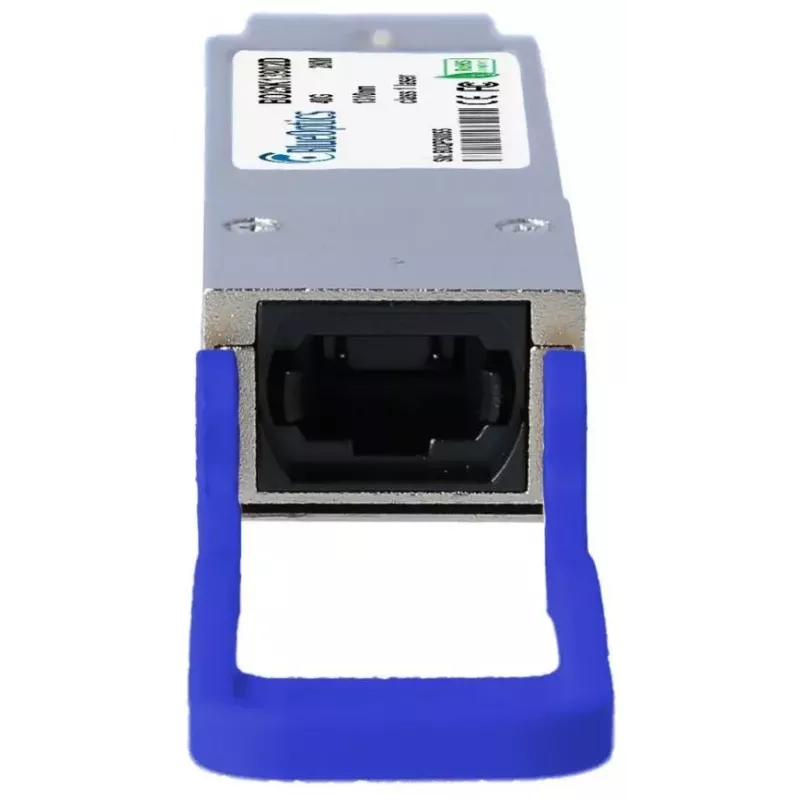

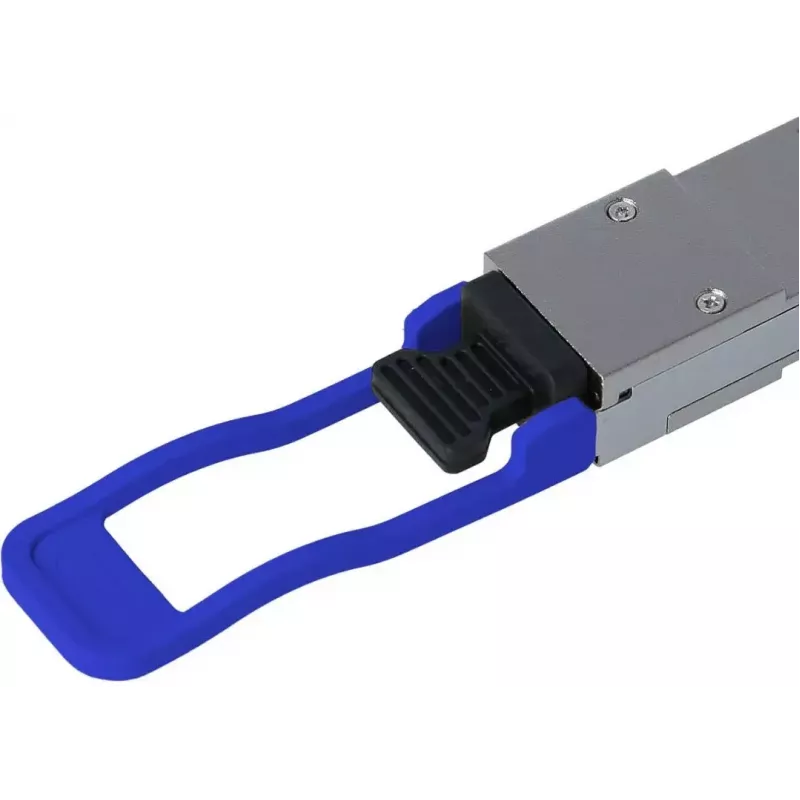

BlueOptics JNP-QSFP-4X10GE-IR-BO on 40G fiiberoptiline QSFP-võrgupistikmoodul MTP/MPO-pistikuga ja alumiiniumkorpusega. Mõeldud ühemoodiliste kiudühenduste jaoks, toetab see 40G-sideteenust, kasutades nelja 10G-kanalit, ning järgib MSA QSFP-vormiteguri tavasid, et tagada füüsiline ühilduvus ühilduvate võrguseadmetega. Moodul sisaldab nii saatja kui ka vastuvõtja optikat, mis töötavad umbes 1310 nm juures, ja on kerge, umbes 0,04 kg, võimaldades lihtsat paigaldust andmekeskuste ja ettevõtete võrgukeskkondades.

Eelised

See QSFP-pistikmoodul pakub suure ribalaiusega andmeedastust ühemoodilisel kiul MPO/MTP-ühenduvusega ja toetab väljakujunenud 40G-edastusprotokolle. See sisaldab digitaalse diagnostika jälgimise (DDM/DOM) funktsionaalsust toitepinge, laservoolu, väljundvõimsuse, vastuvõetud võimsuse ja temperatuuri reaalajas jälgimiseks seal, kus hostseade neid funktsioone toetab. Tööstuslike MSA-standardite järgi valmistatud moodul on kavandatud ühilduma riistvaraga, mis aktsepteerib vastavat Juniperiga ühilduvat QSFP-pistikmoodulit, ja on ehitatud komponentidest, mis on valitud usaldusväärseks pikaajaliseks tööks.

Sobib

Peamised spetsifikatsioonid

Kasutusjuhend

Paigaldage BlueOptics QSFP-pistikmoodul ühilduvasse QSFP-pessa oma kommutaatoris, ruuteris või muus võrguseadmes, järgides seadme tootja kuumühendamise protseduure. Ühendage sobiv ühemoodiline MTP/MPO-paigakaabel pistikmooduliga ja vastava pordi või jaotuspaneeliga. Veenduge, et hostplatvorm toetab QSFP-vormitegurit ja nõutavat 40G-protokolli, ning kontrollige DDM/DOM-i kättesaadavust hostitarkvaras, kui reaalajas diagnostika on vajalik. Pärast sisestamist kinnitage ühenduse olek hostseadme liidese kaudu ja jälgige optilisi parameetreid, kui need on toetatud.

Soovitused

Kasutage sobiva polaarsusega ühemoodilisi MTP/MPO-ühendusjuhtmeid ja hoidke kiudude otsapinnad puhtad, et tagada optimaalne signaalikvaliteet. Enne kasutuselevõttu kontrollige ühilduvust sihtriistvaraplatvormi ja püsivara versiooniga ning lubage digitaalne diagnostika hostsüsteemis, kui kaugseire on vajalik. Parima pikaajalise jõudluse tagamiseks järgige käsitsemisel elektrostaatilise tühjenemise (ESD) ettevaatusabinõusid ja hoidke kasutamata pistikmooduleid kaitsvas pakendis.
