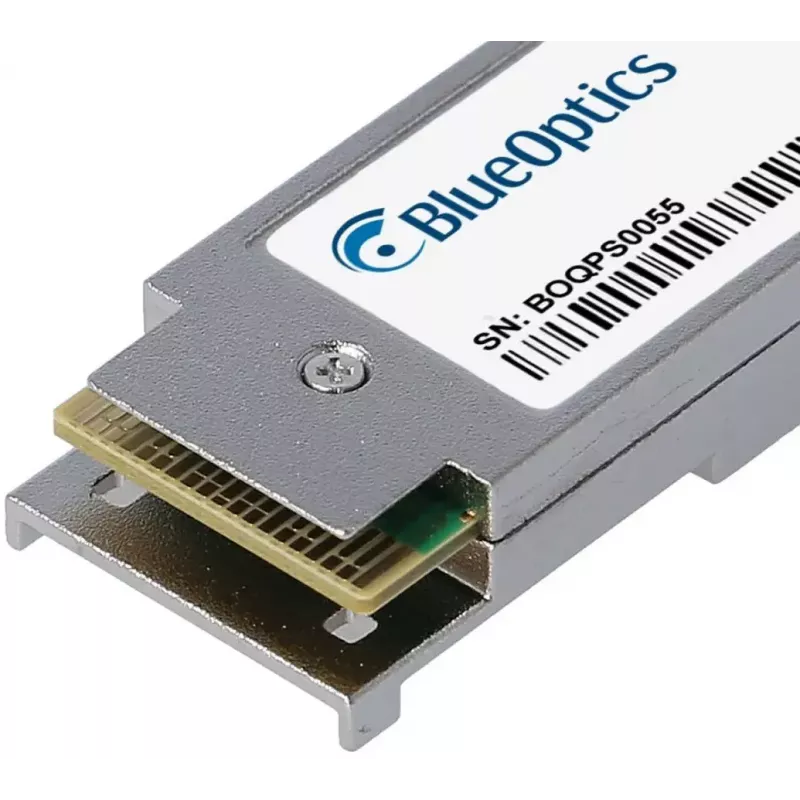

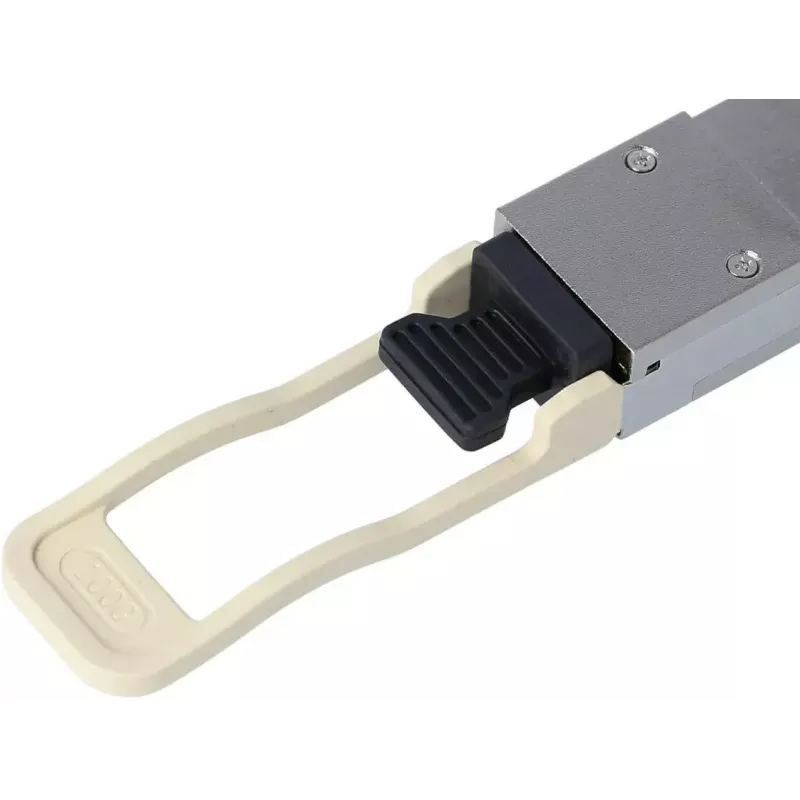

BlueOptics JNP-QSFP-100G-SR4-BO võrgusaatja moodul 40000 Mbit/s QSFP28 850 nm

BlueOptics JNP-QSFP-100G-SR4-BO on QSFP28 kiudoptiline saatja moodul, mis on mõeldud kiireks lühimaasideks. See toetab maksimaalset andmeedastuskiirust 40000 Mbit/s ja töötab 850 nm lainepikkusel mitmemoodilise kiu kaudu, kasutades MPO/MTP pistikut. Kompaktne metallkorpus ja umbes 40 g kaal muudavad mooduli sobivaks paigaldamiseks ühilduvatesse QSFP28 portidesse lülitites, ruuterites ja salvestussüsteemides. Moodul vastab RoHS, CE ja FCC nõuetele ning rakendab MSA poolt määratletud elektrilisi ja mehaanilisi liideseid koostalitlusvõime tagamiseks seadmetega, mis aktsepteerivad Juniperiga ühilduvaid 100GBASE-SR4 QSFP28 mooduleid.

Eelised

See QSFP28 saatja pakub standardiseeritud 100GBASE-SR4 lühimaa liidest, mis võimaldab samaaegselt saata ja vastu võtta andmeid üle mitmemoodilise kiu. Digitaalne diagnostiline seire (DDM/DOM) on saadaval toitepinge, laseri eelpingevoolu, optilise saate- ja vastuvõtuvõimsuse ning temperatuuri reaalajas jälgimiseks, kui hostriistvara seda toetab. Toode järgib MSA QSFP28 spetsifikatsioone, tagades elektrilise ja mehaanilise ühilduvuse paljude võrguseadmetega. Vastavus CE, RoHS ja FCC standarditele kinnitab regulatiivset nõuetele vastavust professionaalsetes võrguseadetes.

Sobib

• Lühimaa 100G Ethernet ühendused andmekeskustes (kuni ~100 m mitmemoodilisel kiul)
• Kiired ühendused lülitite ja ruuterite vahel
• Kiudoptilised üleslingid salvestussüsteemide ja koondamislülitite jaoks
• Keskkonnad, mis nõuavad digitaalset diagnostikat (DDM/DOM) optilise ühenduse jälgimiseks

Peamised spetsifikatsioonid

• Vormitegur: QSFP28
• Nominaalne andmeedastuskiirus: 40000 Mbit/s (100GBASE-SR4 koond)
• Lainepikkus: 850 nm
• Kiu tüüp: mitmemoodiline kiud (MPO/MTP pistik)
• Tüüpiline ulatus: lühimaa mitmemoodilised rakendused (tootja andmeleht soovitatav täpsete vahemaade jaoks)
• Korpus: metallist sinise aktsendiga
• Kaal: u. 0,04 kg
• Standardid: MSA-ga ühilduv QSFP28 elektriline/mehaaniline liides; RoHS, CE, FCC vastavus

Kasutamine

Paigaldage BlueOptics QSFP28 moodul tühja QSFP28 porti toetatud võrguseadmes, veendudes, et moodul on täielikult sees ja lukustatud. Ühendage MPO/MTP mitmemoodiline fiiberoptiline patch-kaabel saatja ja vastava kaugsaatja või patch-paneeli vahel, järgides õiget polaarsust ja kiu tüüpi. Kui hostplatvorm toetab digitaalset diagnostikat, jälgige DDM/DOM parameetreid seadme haldusliidese kaudu, et kontrollida optilist võimsust ja temperatuuri. Järgige seadme tootja juhiseid kuumpistikühenduse ja püsivara ühilduvuse kohta kolmandate osapoolte saatjate paigaldamisel.

Soovitused

Kasutage kvaliteetset OM3/OM4 mitmemoodilist kiudu ja MPO/MTP patch-kaableid, et saavutada eeldatav lühimaa jõudlus. Veenduge, et sihtriistvara toetab Juniperiga ühilduvaid QSFP28 mooduleid ja lubage DDM/DOM seire, kui kaugdiagnostika on vajalik. Tõrkeotsimiseks kontrollige optilisi võimsustasemeid ja mooduli temperatuuri diagnostika kaudu ning veenduge, et hostseadmete püsivara on ajakohane.
