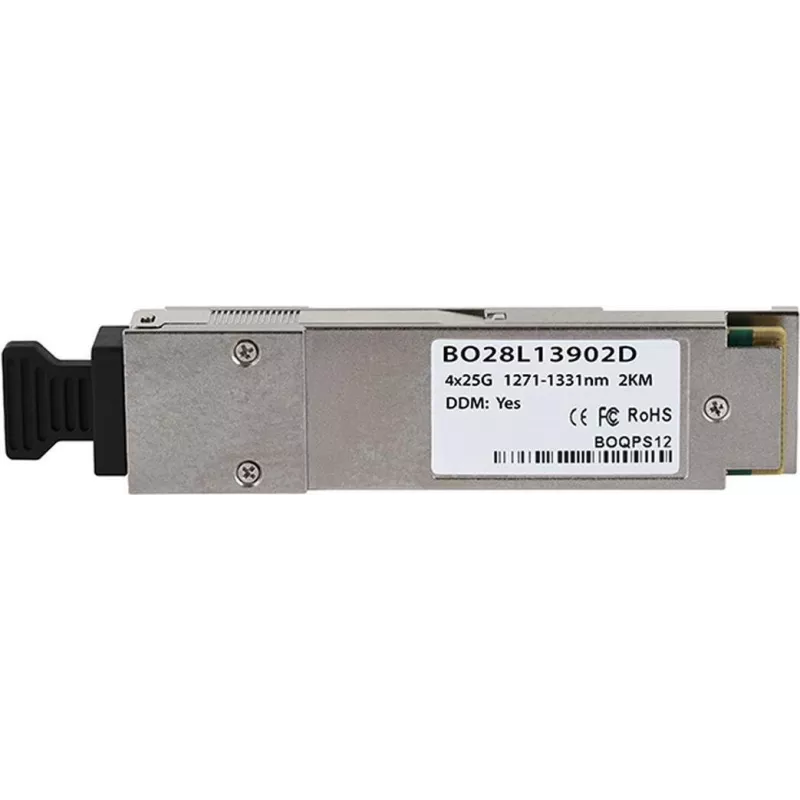

BlueOptics JH420A-BO võrgusaatja-moodul Fiiberoptiline 100000 Mbit/s QSFP28

BlueOptics JH420A-BO võrgusaatja-moodul on QSFP28 fiiberoptiline pistikmoodul, mis on mõeldud 100000 Mbit/s (100G) linkide jaoks. Alumiiniumist korpuses ja umbes 40 g kaaluv moodul järgib QSFP28 elektrilist ja mehaanilist vormitegurit ning toetab ühemoodilise fiibri ühendusi MPO/MTP liidesega vastavalt MSA spetsifikatsioonidele. See on ette nähtud kasutamiseks suure tihedusega võrgukeskkondades, nagu andmekeskused ja ettevõtete koondamiskihid, kus on vaja usaldusväärset 100G ühenduvust.

Eelised

Moodul pakub 100G andmeedastusvõimet koos QSFP28 ühilduvusega ja kasutab ühemoodilist optilist ülekannet väikese kao ja pika ulatusega linkide jaoks kuni umbes 2 kilomeetrini, kui kasutatakse sobivat ühemoodilist fiibrit. Vastavalt MSA mehaanilistele ja elektrilistele standarditele ehitatud moodul pakub koostalitlusvõimet riistvaraplatvormidega, mis aktsepteerivad QSFP28 saatjaid. Digitaalne diagnostikaseire (DDM/DOM) tugi võimaldab peamiste parameetrite, nagu toitepinge, laseri eelpingevoolu, optilise saate- ja vastuvõtuvõimsuse ning temperatuuri kaugseiret, lihtsustades hooldust ja tõrkeotsingut. Alumiiniumist korpus ja valitud optilised/elektroonilised komponendid tagavad pikema tööea ja stabiilse jõudluse raamile paigaldatavates võrguseadmetes.

Sobib

• Suure tihedusega 100G üleslingid lülitite vahel andmekeskustes
• Ühendused koondamis- ja tuumvõrguseadmete vahel
• Suure jõudlusega salvestusvõrgud ja SAN ühendused
• Pika ulatusega ühemoodilised fiiberlingid ülikoolilinnakutes või metrookeskkondades (kuni ~2 km sobiva fiibriga)

Peamised spetsifikatsioonid

• Liidese tüüp: QSFP28
• Maksimaalne andmeedastuskiirus: 100000 Mbit/s (100G)
• Optiline pistik: MPO/MTP (mitmekiuline paralleelliides)
• Fiibri tüüp: ühemoodilise fiibri tugi (ühildub PSM4/100GBASE-PSM4 protokolliga)
• Tüüpiline ulatus: kuni umbes 2 kilomeetrit üle ühemoodilise fiibri (sõltub lingi kavandist)
• Vormitegur: QSFP28 pistikmoodul
• Korpuse materjal ja värv: alumiinium
• Kaal: ~0,04 kg
• Digitaalne diagnostika: DDM/DOM ühilduv (MSA SFF-8472)

Kasutamine

Sisestage QSFP28 moodul lüliti, ruuteri või muu võrguseadme ühilduvasse QSFP28 porti, kui hostseade on toidetud vastavalt müüja kuumühendamise juhistele. Ühendage MPO/MTP patch-kaabel mooduliga ja suunake ühemoodiline fiiber kaugsaatjasse või patch-paneeli. Veenduge, et mõlemad otsad kasutavad ühilduvaid saatjaid ning õiget fiibritüüpi ja polaarsust. Kontrollige lingi olekut hostseadme kaudu ja kasutage DDM/DOM liidest optilise võimsuse, temperatuuri ja muude diagnostikate jälgimiseks. Järgige oma seadme müüja protseduure püsivara, pordi konfiguratsiooni ja vajalike müüja ühilduvusseadete osas.

Soovitused

Kasutage kvaliteetseid MPO/MTP ühemoodilisi patch-kaableid ja järgige õigeid fiibri käsitsemise tavasid, et säilitada signaali terviklikkus. Veenduge, et võrguriistvara toetab QSFP28 mooduleid ja DDM-i, kui vajate kaugdiagnostikat. Tootmiskeskkonnas kasutuselevõtuks tehke lingi testimist ja võimalusel küsige testnäidist, et kinnitada koostalitlusvõimet ja ulatust oma konkreetses võrgukeskkonnas.
