BlueOptics InfiniBand/fiiberoptiline kaabel 5 m QSFP28 4xSFP28 must

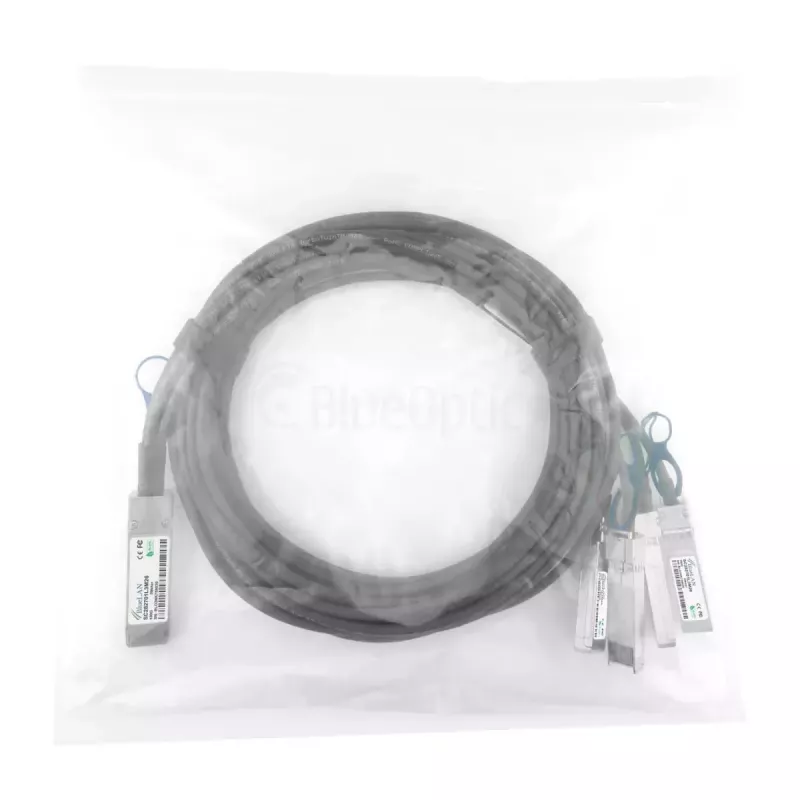

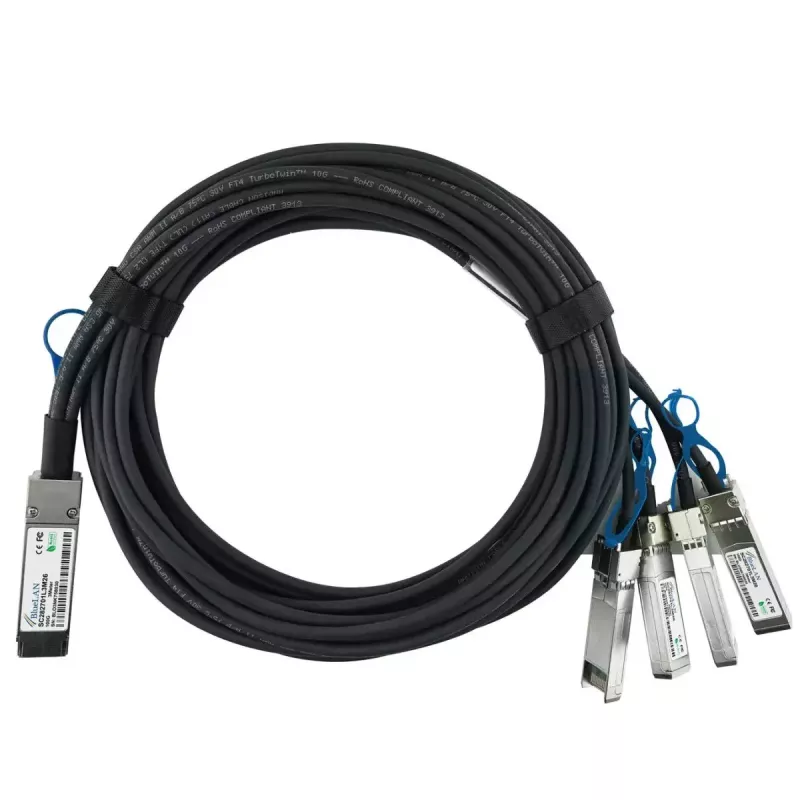

BlueOptics InfiniBand/fiiberoptiline kaabel 5 m QSFP28 4xSFP28 must on 5-meetrine kiire otseühenduskaabel, mille ühes otsas on QSFP28 pistik ja teises otsas neli SFP28 pistikut. See on mõeldud lühikese ulatusega ühendusteks riiulites ja külgnevates riiulites ning see passiivne twinax-vasklahendus toetab koondühenduse kiirust kuni 100 Gbit/s ja sobib Etherneti, Fibre Channeli, FCoE ja InfiniBand protokollide jaoks, kui ühendatud riistvara toetab passiivseid DAC-linke. Kaabel kasutab 26 AWG juhte ja järgib MSA-ga ühilduvaid mehaanilisi ja elektrilisi spetsifikatsioone, et tagada koostalitlusvõime peamiste võrguplatvormidega.

Eelised

See QSFP28 kuni 4xSFP28 kaabel pakub kompaktset ja usaldusväärset viisi ühe 100G QSFP28 pordi jaotamiseks neljaks sõltumatuks 25G SFP28 pordiks ilma aktiivsete transiiveriteta. Passiivne twinax-konstruktsioon tagab väikese latentsuse ja väikese energiatarbe võrreldes aktiivsete optiliste transiiveritega. MSA-ga ühilduvad mõõtmed ja viigujaotus parandavad ühilduvust lülitite, ruuterite ja salvestussüsteemidega, mis aktsepteerivad passiivseid DAC-e. 5 m pikkus sobib tavalistele riiuli- ja naaberriiulipaigutustele ning vastupidav kaablikomplekt on mõeldud pikaks kasutuseaks andmekeskkondades.

Sobib

• 100G QSFP28 pordi jaotamine 4 x 25G SFP28 pordiks riiuli ülaosas ja koondamisseadistustes
• Lühikese vahemaa ühendused riiulites või külgnevate riiulite vahel
• Suure läbilaskevõimega lingid Etherneti, FCoE, Fibre Channeli või InfiniBand jaoks, kus passiivsed DAC-id on toetatud
• Lülitite, ruuterite ja salvestusmassiivide ühendamine, mis aktsepteerivad QSFP28 ja SFP28 passiivseid liideseid

Peamised spetsifikatsioonid

• Kaabli tüüp: passiivne twinax (otseühenduskaabel)

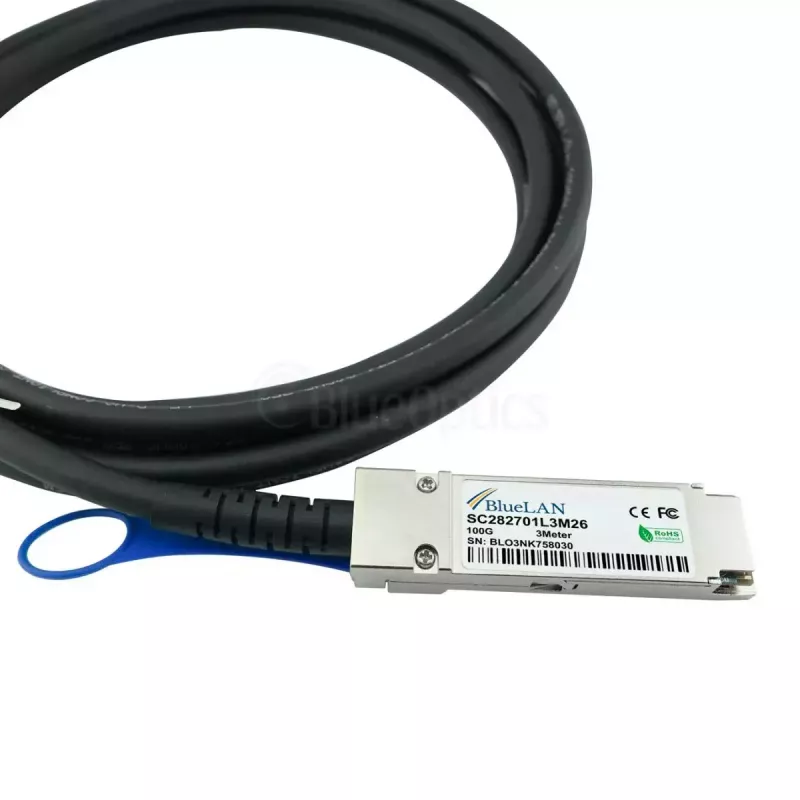

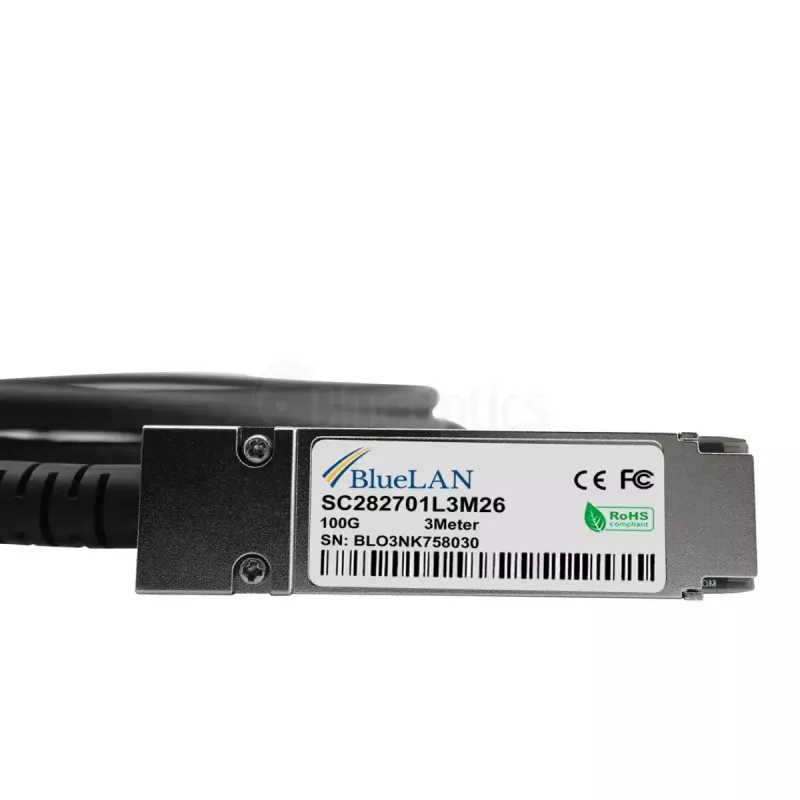

• Pistik A: QSFP28 (isane)

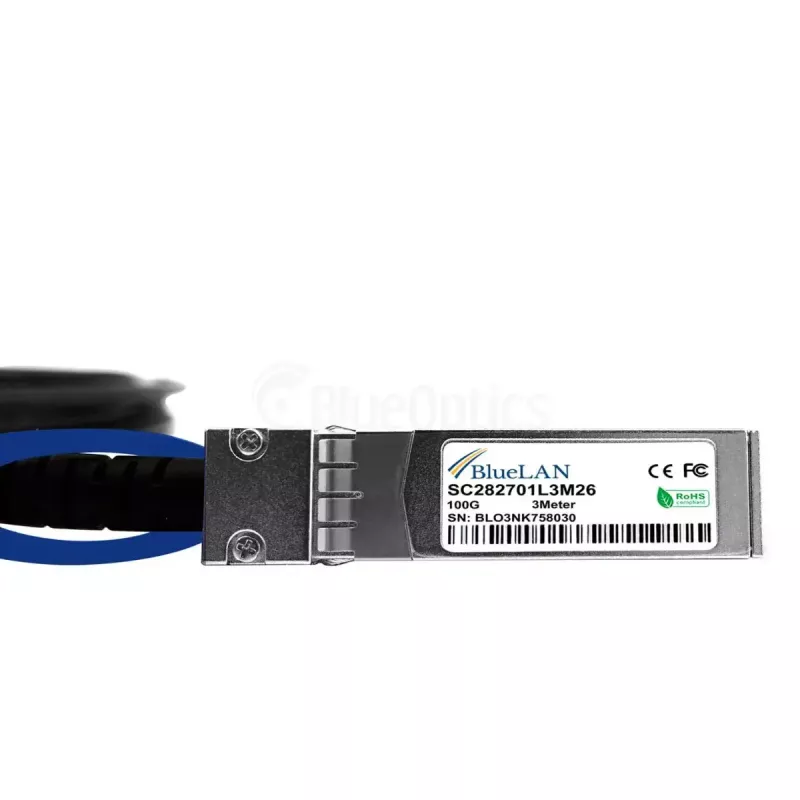

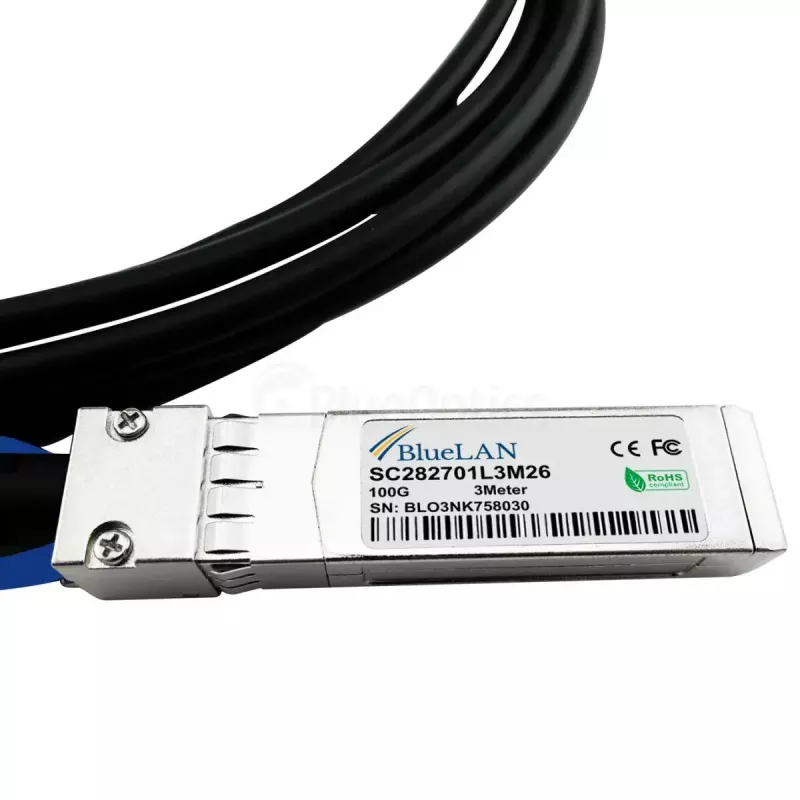

• Pistik B: 4 × SFP28 (isane)
• Pikkus: 5 meetrit
• Koondandmeedastuskiirus: kuni 100 Gbit/s (4 × 25G rada)
• Traadi ristlõige: 26 AWG
• Standardid: MSA-ga ühilduv vormitegur ja elektriline signaaliedastus QSFP28/SFP28 passiivsete linkide jaoks

Kasutamine

Enne paigaldamist kontrollige, et mõlemad lingi otsad toetavad passiivset DAC-tööd ja kavandatud protokolli (Ethernet, FCoE, Fibre Channel või InfiniBand). Lülitage seadmed välja või järgige nende kuumühendamise juhiseid, joondage QSFP28 pistik QSFP28 pesaga ja sisestage, kuni see kinnitub kindlalt, seejärel ühendage neli SFP28 pistikut vastavate SFP28 portidega. Rakendage õrna tõmbetõkestust ja suunake kaabel nii, et vältida teravaid painutusi; järgige tootja soovitatud painderaadiust. Pärast ühendamist kontrollige seadmete lingi olekut ja veenduge lüliti/ruuteri liidestes kokkulepitud kiirustes ja raja vastenduses.

Soovitused

Kasutage seda passiivset 5 m QSFP28 kuni 4xSFP28 kaablit lühikeste ja suure tihedusega ühenduste jaoks, kus madal latentsus ja väike võimsustarve on prioriteet. Kinnitage eelnevalt riistvara ühilduvus passiivsete DAC-dega ja vältige soovitatud painderaadiuse ületamist või mehaanilist pinget komplektile, et säilitada pikaajaline jõudlus.
