BlueOptics InfiniBand/fiiberoptiline kaabel 10 m MPO 4x LC LC/APC

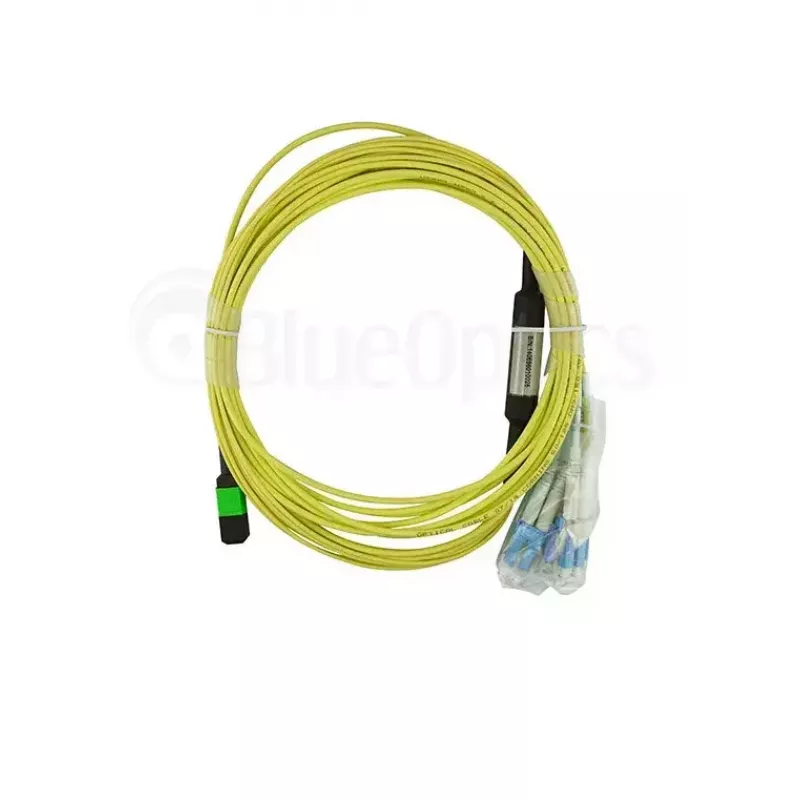

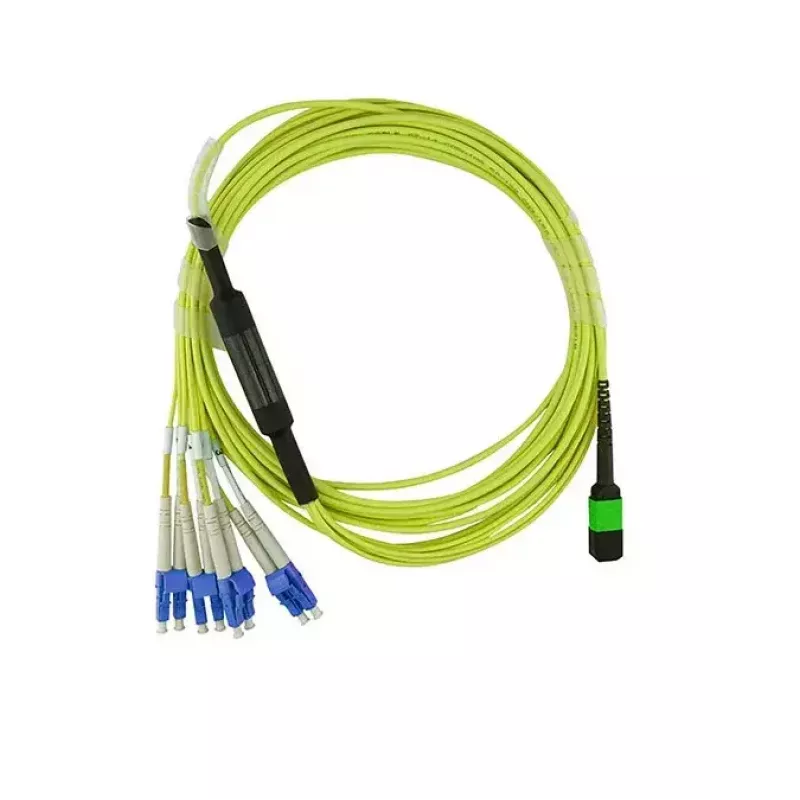

BlueOptics InfiniBand/fiiberoptiline kaabel 10 m MPO 4x LC LC/APC on 10-meetrine mitmemoodiline/ühemoodiline ühilduv ühenduskaabel, mis on mõeldud suure tihedusega andmesideühendusteks. Selle ühes otsas on MPO-pistik ja teises neli LC/APC-pistikut ning see kasutab G.657.A1 kiudu, mille südamiku läbimõõt on 9 µm, et toetada usaldusväärset täisdupleksedastust. Kaabel on ette nähtud kasutamiseks keskkondades, kus on vaja kompaktseid, suure jõudlusega optilisi ühendusi, nagu andmekeskused ja InfiniBand-seadistused.

Eelised

G.657.A1 kiu kasutamine parandab paindetaluvust võrreldes vanemate kiududega, vähendades signaali kadu kitsastes marsruutimisteedes. MPO kuni 4x LC/APC harundamine pakub ruumisäästlikku ühendust, mis lihtsustab mitmekiuliste magistraalkaablite ühendamist mitme ühekiulise pordiga. Täisdupleksvõimekus ja standardne 10-meetrine pikkus pakuvad paindlikkust riiulitevaheliste ja seadmetevaheliste ühenduste jaoks, säilitades samas optilise jõudluse, mis sobib kiireks andmeedastuseks.

Sobib

• InfiniBand-klastrid ja suure jõudlusega andmetöötluse ühendused
• Andmekeskuste ühenduspaneelid ning spine/leaf-arhitektuurid
• Ühendused MPO-magistraalkaablite ja aktiivseadmete LC/APC-portide vahel
• Keskkonnad, mis nõuavad paremat paindetaluvust ja kompaktset kaabeldust

Peamised tehnilised andmed

• Kaabli pikkus: 10 m

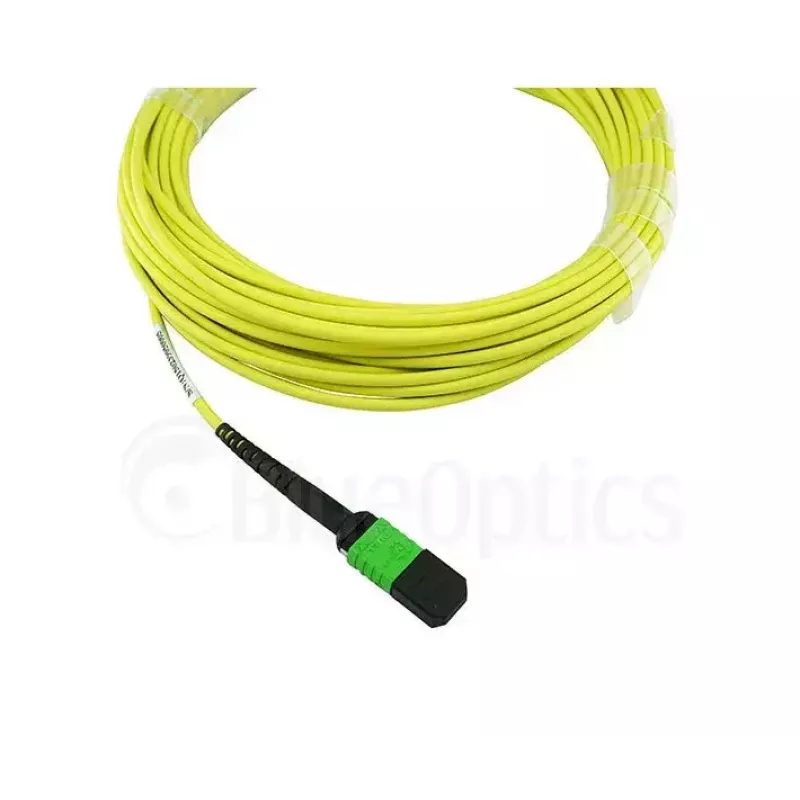

• Pistik A: MPO mitmekiuline pistik

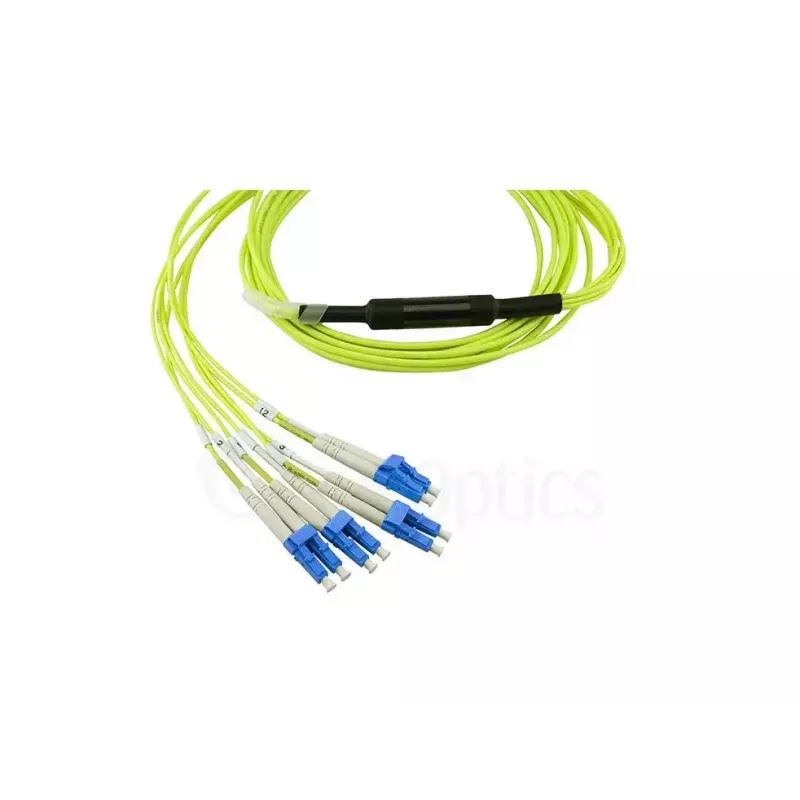

• Pistik B: 4 × LC/APC duplekspistikut
• Kiu tüüp: ITU-T G.657.A1
• Südamiku läbimõõt: 9 µm
• Edastus: täisdupleksoptilised lingid
• Rakendus: suure tihedusega optilised ühendused ja InfiniBand-andmesidelülid

Kuidas kasutada

Paigutage kaabel kavandatud kaabliteed mööda, vältides teravaid paindeid ja kitsaid raadiusi, et säilitada G.657.A1 kiu parem paindetaluvus. Sisestage MPO-pistik vastavasse mitmekiulisse magistraalkaablisse või adapterisse, jälgides õiget võtme orientatsiooni, seejärel ühendage iga LC/APC-duplekspistik seadme portidesse, veendudes, et APC-pistikud on ühendatud APC-pesadega, et säilitada tagasilöögikadu omadused. Pärast paigaldamist kontrollige lingi olekut sobivate optiliste testimisseadmete või hostseadmete diagnostika abil.

Soovitused

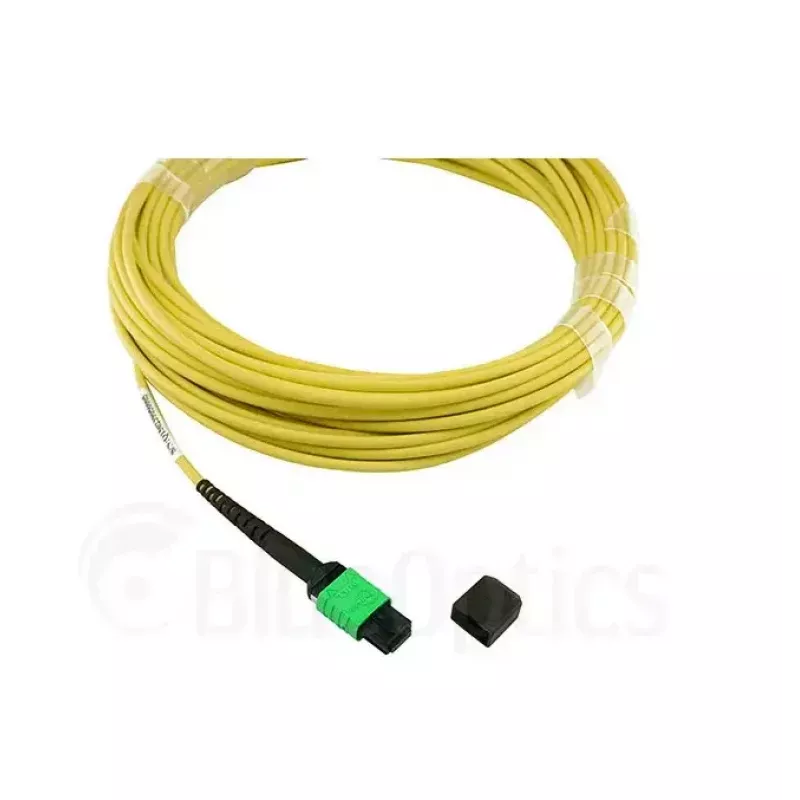

Hoidke pistikuid tolmukorkidega kuni paigaldamiseni, hoidke sisestus-/eemaldustsüklite arv minimaalne ning järgige standardseid kiudude ohutus- ja puhastusprotseduure. Parima jõudluse saavutamiseks suure tihedusega riiulites hoidke painderaadiused üle tootja miinimumi ja kaaluge kaabelduse suunamist kaablikorraldajate või -aluste kaudu, et vähendada pinget MPO- ja LC/APC-terminalidele.
