BlueOptics InfiniBand/fiiberoptiline harukaabel QSFP56 to 4xSFP56 1 m Must

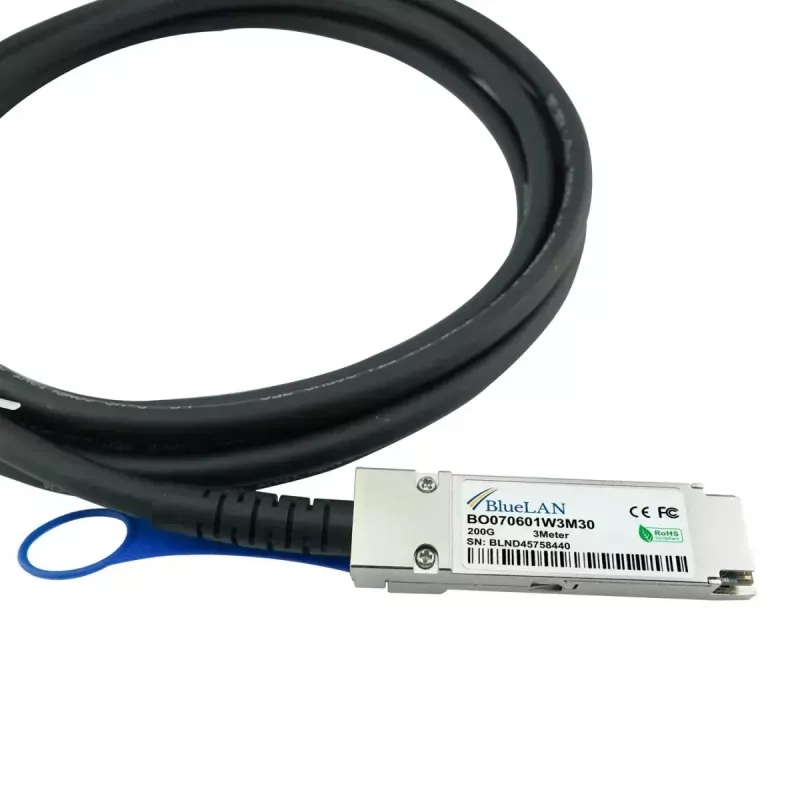

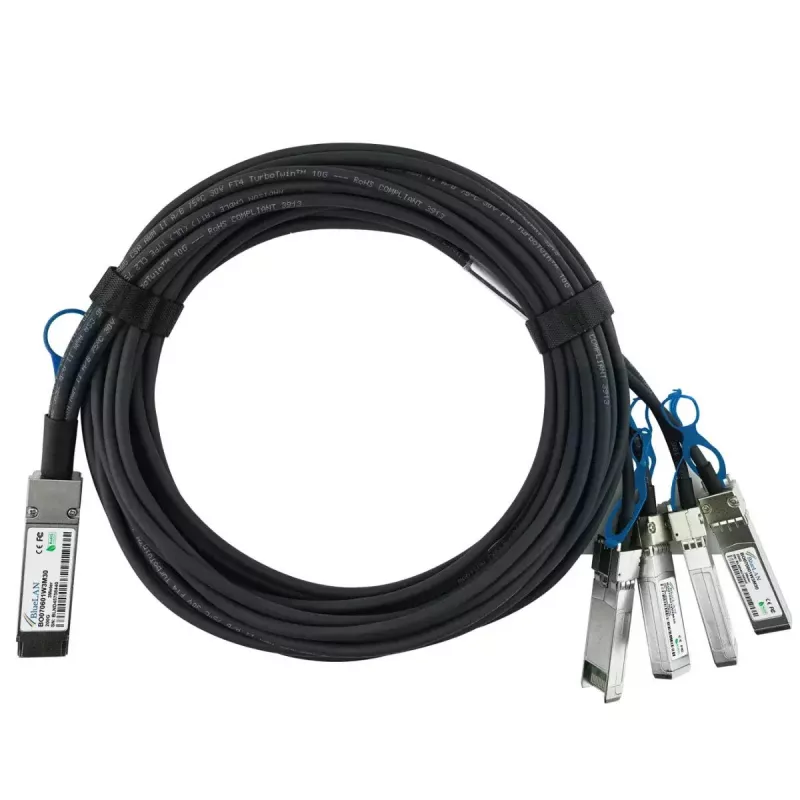

BlueOptics P06248-B21-BL on 1 m pikkune passiivne harukaabel otseühenduseks (DAC), mille ühes otsas on QSFP56 isane pistik ja teises otsas neli SFP56 isast pistikut. See toetab 200 Gbit/s koondribalaiust ja jagab selle neljaks 50 Gbit/s kanaliks, muutes selle sobivaks lühikesteks elektrilisteks ühendusteks pordide vahel riiulites või kõrvutiasuvates riiulites andmekeskustes ja võrguseadmete ühendustes. Kaabel on mustadest twinax-vaskjuhtmetest koosnev koost ja on mõeldud kasutamiseks seal, kus ühendatud riistvara toetab passiivseid DAC twinax-ühendusi.

Eelised

Kaabel pakub kompaktset, väikese latentsusaja ja väikese võimsustarbega lahendust kiiretele ühendustele kuni 1 m pikkuselt, lihtsa passiivse disainiga, mis vähendab rikkepunkte ja hoiab võimsustarbe madalal. See järgib MSA-le vastavaid mehaanilisi ja elektrilisi spetsifikatsioone ning on toodetud kasutades tuntud tootjate komponente, tagamaks ühilduvuse ja pika kasutusea.

Sobib

• Riiulitevahelisteks või kõrvutiasuvate portide ühendusteks andmekeskustes
• 200 Gbit/s QSFP56 lingi jagamiseks 4×50 Gbit/s SFP56 kanaliks
• Ühendusteks lülitite, ruuterite ja salvestussüsteemide vahel, mis aktsepteerivad passiivseid DAC-e
• Lühimaa kiirete Etherneti, FCoE, Fibre Channeli või InfiniBand linkide jaoks

Kui see ei pruugi sobida

See passiivne twinax DAC on mõeldud lühimaa elektrilisteks ühendusteks (kuni 1 m) ega asenda optilisi transiivereid ega aktiivkaableid pikemate vahemaade jaoks. See eeldab, et mõlemad lõpp-punktid toetavad ametlikult passiivseid QSFP56-SFP56 DAC-ühendusi; see ei sobi riistvarale, mis aktsepteerib ainult aktiivmooduleid või ühildumatuid pistikutüüpe.

Peamised spetsifikatsioonid

• Kaabli pikkus: 1 m

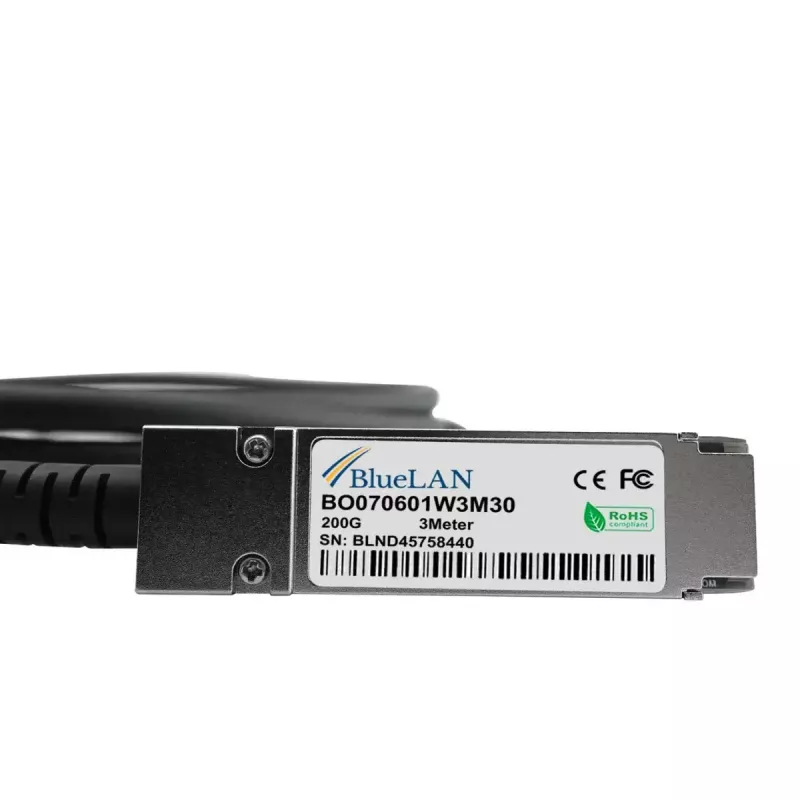

• Pistik A: QSFP56 (isane)

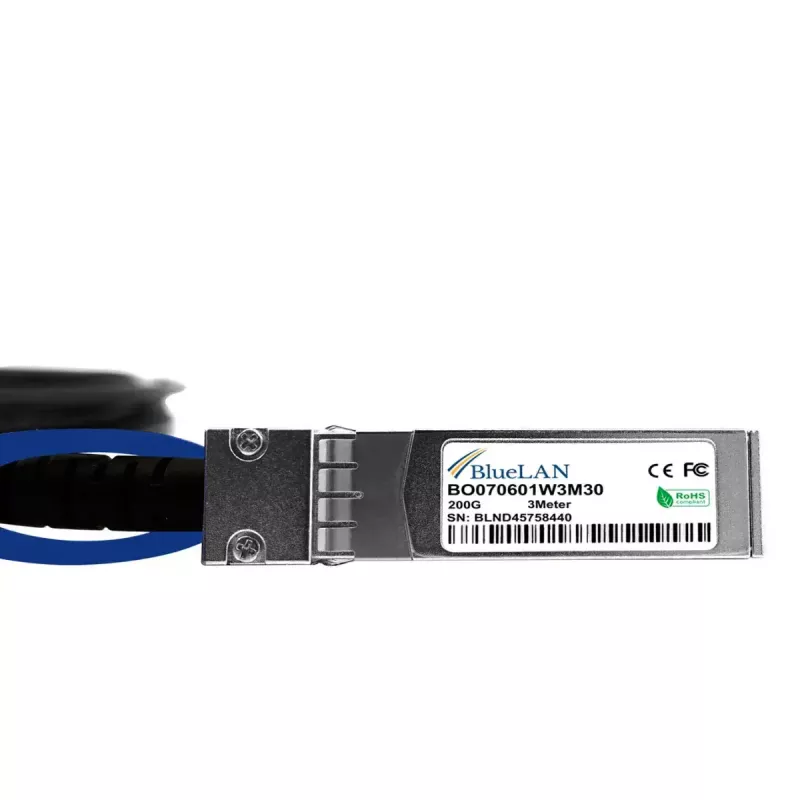

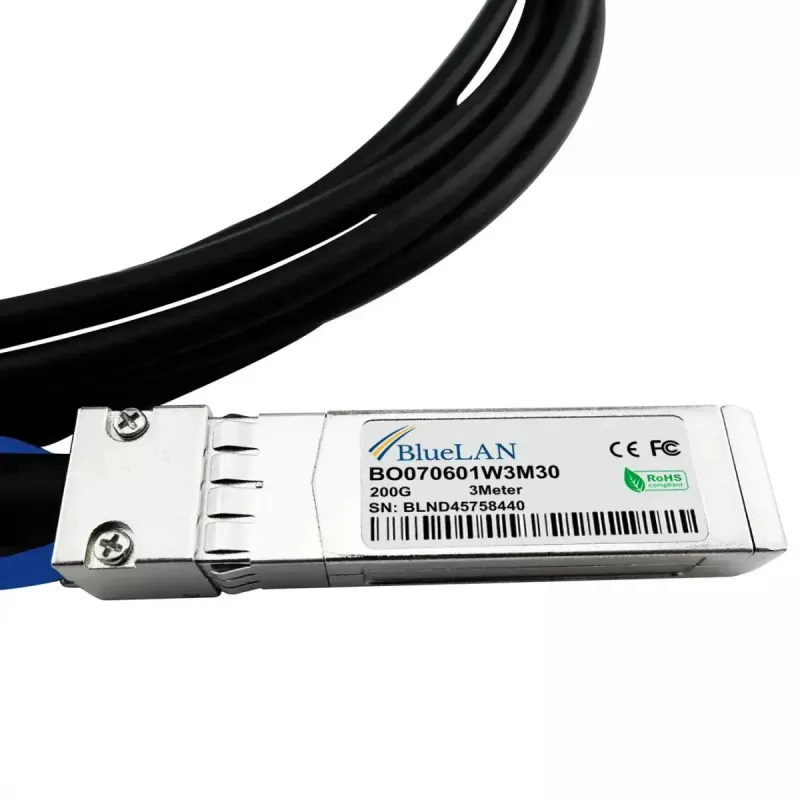

• Pistik B: 4× SFP56 (isane)
• Koondribalaius: 200 Gbit/s (4×50 Gbit/s kanalit)
• Kaabli tüüp: Passiivne twinax-vask (26 AWG)
• Värv: Must
• Tüüpiline võimsustarve: väga madal (passiivne disain)

Kuidas kasutada

Sisestage QSFP56 ots ühilduvasse QSFP56 porti ja neli SFP56 otsa vastavatesse SFP56 portidesse sihtseadmel. Veenduge, et mõlemad seadmed toetavad passiivset DAC-tööd ja joondage pistikud hoolikalt, et vältida portide kahjustamist. Täiendavat seadistamist kaabli tasemel pole vaja peale lingiseadete ja protokollide kontrollimise ühendatud seadmetes.

Mida enne ostmist kaaluda

• Kontrollige, kas mõlemad võrguseadmed toetavad passiivseid QSFP56 - 4×SFP56 DAC-ühendusi
• Veenduge, et 1 m passiivne twinax pikkus sobib teie riiuli või pordipaigutusega
• Veenduge, et nõutud protokolle (Ethernet, Fibre Channel, InfiniBand jne) ja kiirusi toetab riistvara
• Kontrollige füüsilist pordiühilduvust (QSFP56 ja SFP56) mõlemas otsas

Soovitused

Kasutage seda kaablit lühikesteks kiireteks ühendusteks riiulite sees või kõrvutiasuvate riiulite vahel. Hoidke kaablijooksud lühikesed ja vabad teravatest käänakutest; hoidke ja paigaldage vastavalt müüja pordikaitse juhistele, et säilitada pistikute terviklikkus ja tagada usaldusväärne 200 Gbit/s töö.
