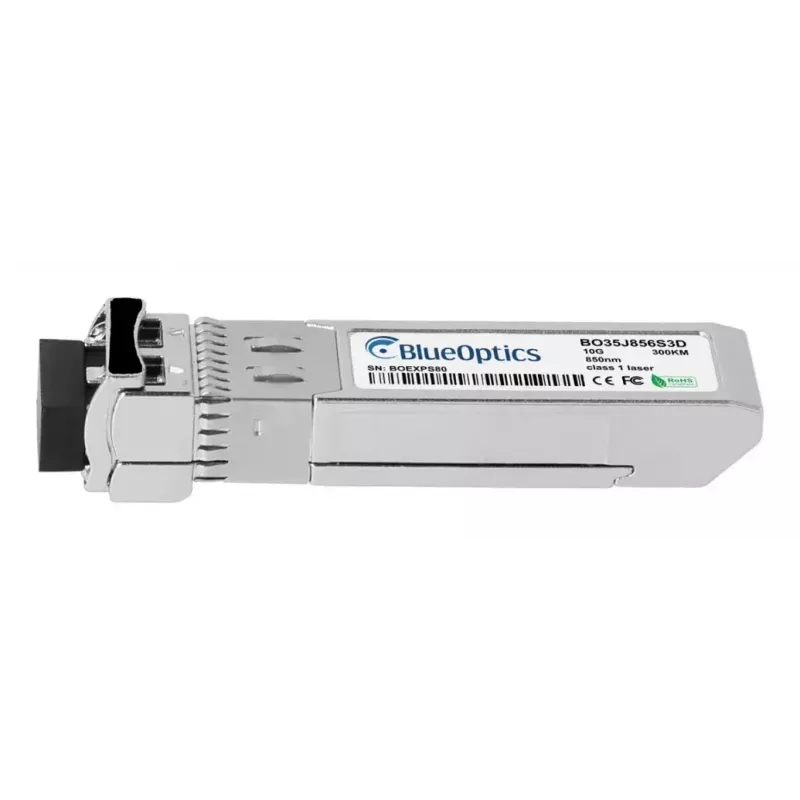

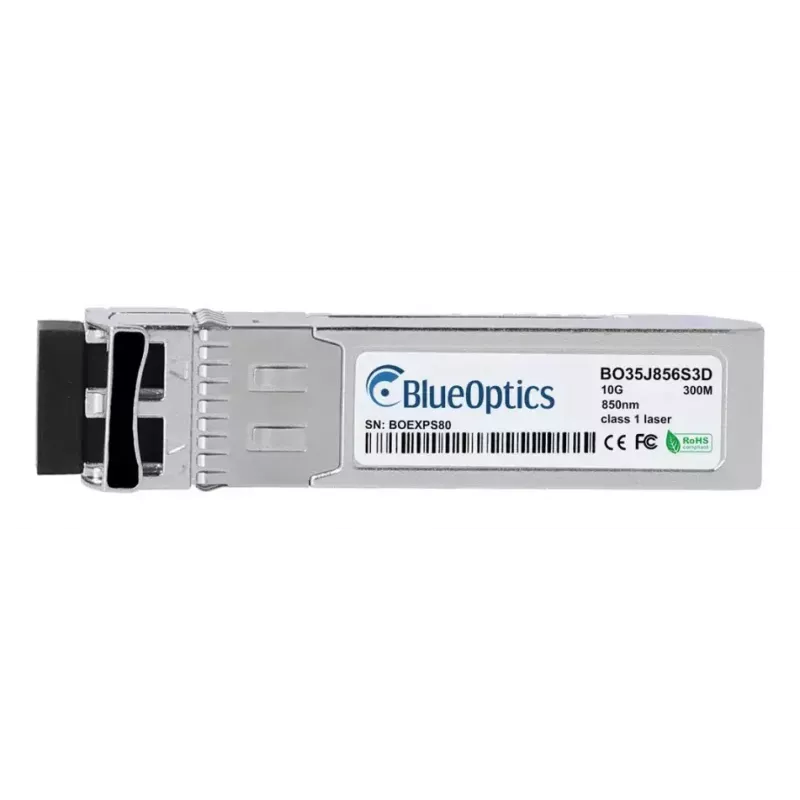

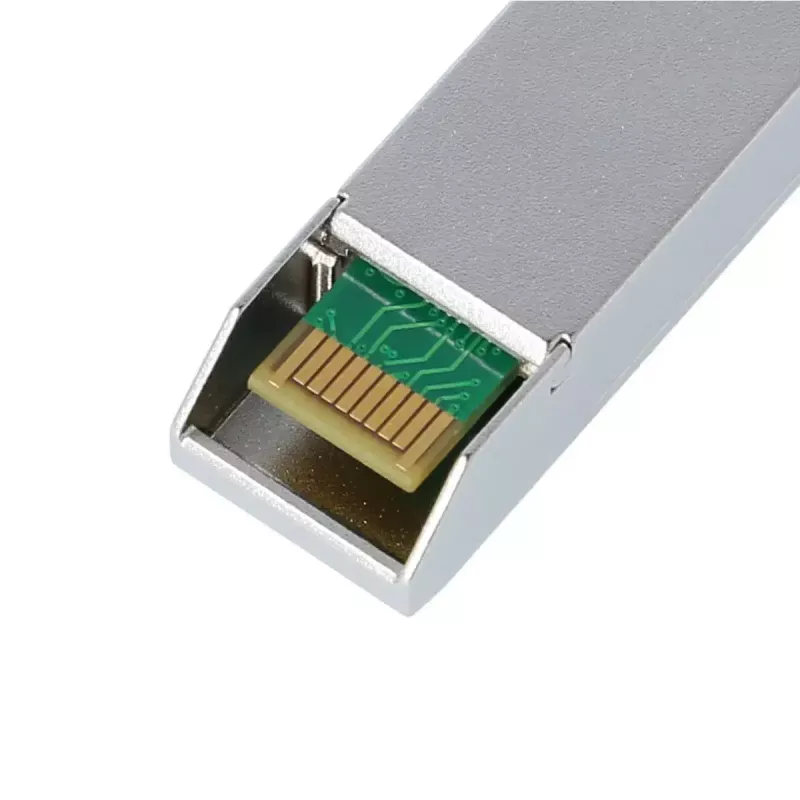

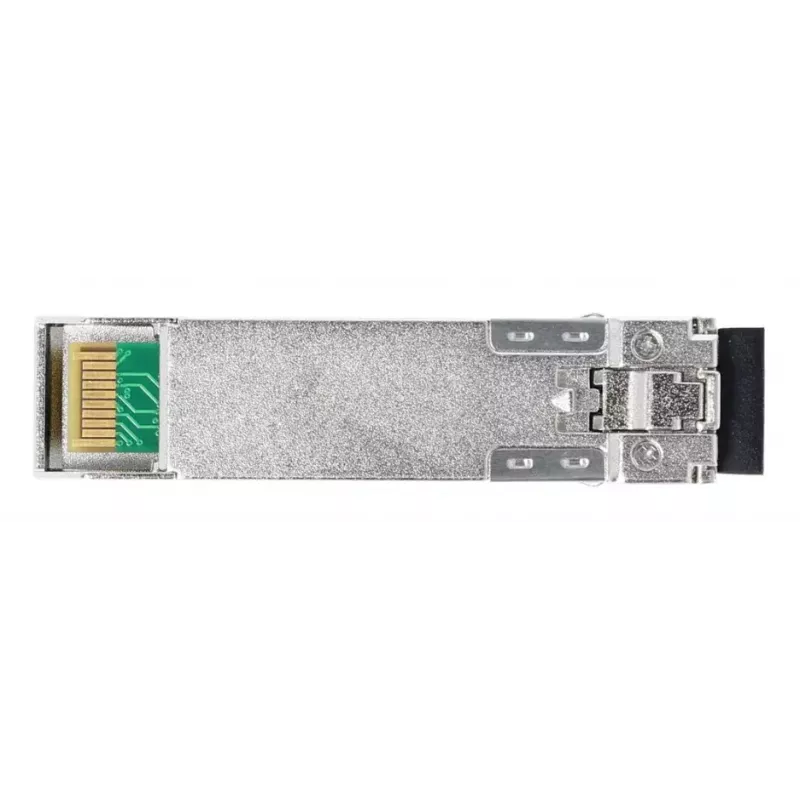

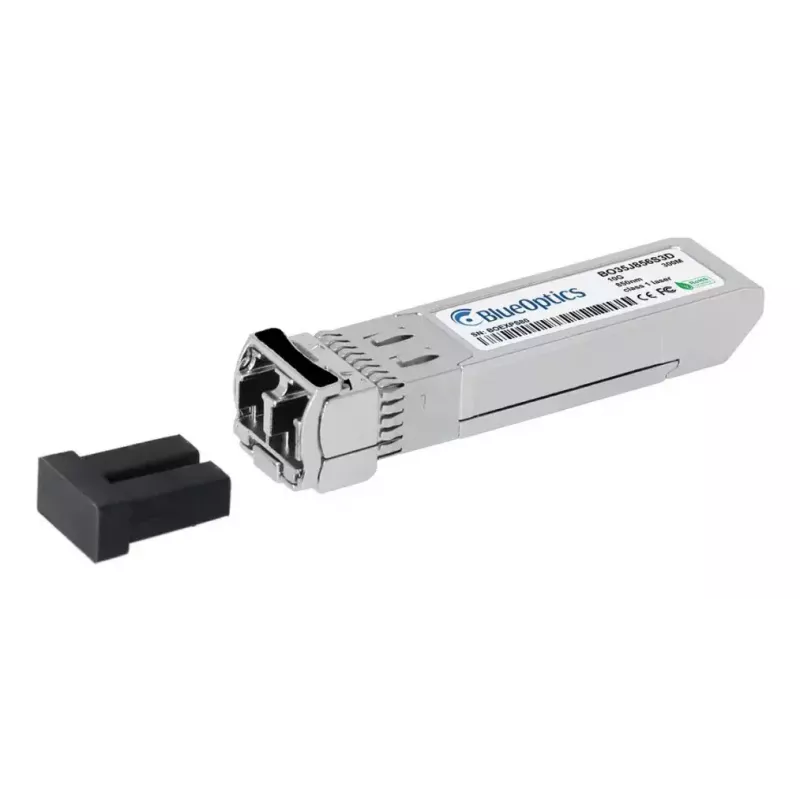

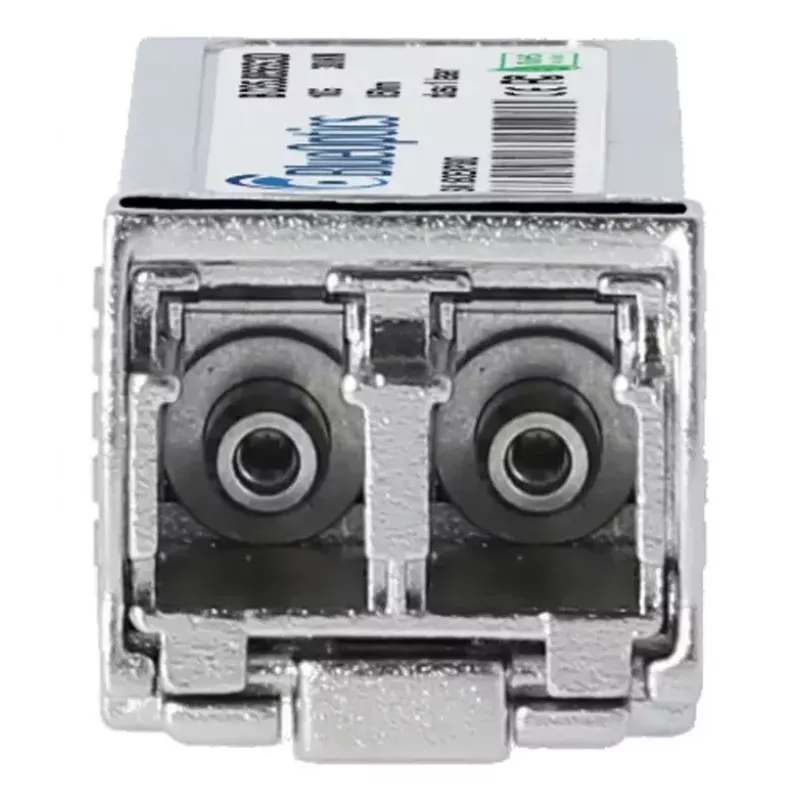

BlueOptics H-SR-SFP+A-BO võrgusaatja-moodul Fiiberoptiline 10000 Mbit/s

BlueOptics H-SR-SFP+A-BO võrgusaatja-moodul on kompaktne SFP+ fiiberoptiline seade, mis on mõeldud 10 Gbit/s mitmekiudühendusteks. See kasutab LC duplekspistikuid ja rakendab 10GBASE-SR füüsilise kihi toimimist 850 nm saatja ja vastuvõtja optikaga. Moodul järgib MSA vormiteguri standardeid SFP+ jaoks ning on ette nähtud paigaldamiseks kommutaatoritesse, ruuteritesse, salvestussüsteemidesse ja muudesse võrguseadmetesse, mis aktsepteerivad SFP+ mooduleid. Saatja-moodul vastab CE, RoHS ja FCC nõuetele, kaalub umbes 20 g ja on viimistletud hõbedase korpusega, mis sobib tüüpilistesse suure tihedusega portidesse.

Eelised

Moodul pakub 10 Gbit/s andmeedastust mitmekiudoptika kaudu eraldi saate- ja vastuvõtukanalitega, võimaldades samaaegset kahesuunalist optilist sidet. Ehitatud ja testitud MSA standardite järgi, ühildub see paljude riistvaraplatvormidega ning sisaldab digitaalset diagnostilist seiret (DDM/DOM) pinge, temperatuuri, laseri väljund-/sisendvõimsuse ja laseri eelpingevoolu reaalajas oleku kuvamiseks. Tööstusklassi laser- ja IC-komponentide kasutamine toetab pikka tööiga ja suurt käideldavust nõudlikes võrgukeskkondades.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Sisestage SFP+ transiiver ühilduvasse SFP+ pessa väljalülitatud või kuums vahetatavasse seadmesse vastavalt vastuvõtva seadme tootja juhistele. Ühendage LC dupleks-mitmekiudoptika patch-kaablid mooduli LC-portidesse, jälgides õiget TX/RX orientatsiooni. Pärast paigaldamist kontrollige lingi olekut ning võimaluse korral lugege DDM/DOM parameetreid vastuvõtva platvormi kaudu pinge, temperatuuri ja optilise võimsuse jälgimiseks. Järgige seadme müüja juhiseid mooduli kuums vahetamise, liidese konfigureerimise ja püsivara ühilduvuse kontrollimise kohta.

Soovitused

Usaldusväärsete lühimaa 10 Gbit/s linkide jaoks kasutage kvaliteetset OM3 või OM4 mitmekiudoptikat koos vastavate LC dupleks-patch-kaablitega, tagage õige TX/RX polaarsus ning veenduge, et vastuvõttev seade toetab SFP+ mooduleid ja DDM-i, kui diagnostiline seire on vajalik. Käsitsege transiivrit selle korpusest, vältige optiliste liideste puudutamist ja hoidke kaitsvad tolmukorgid kasutamata portidel.
