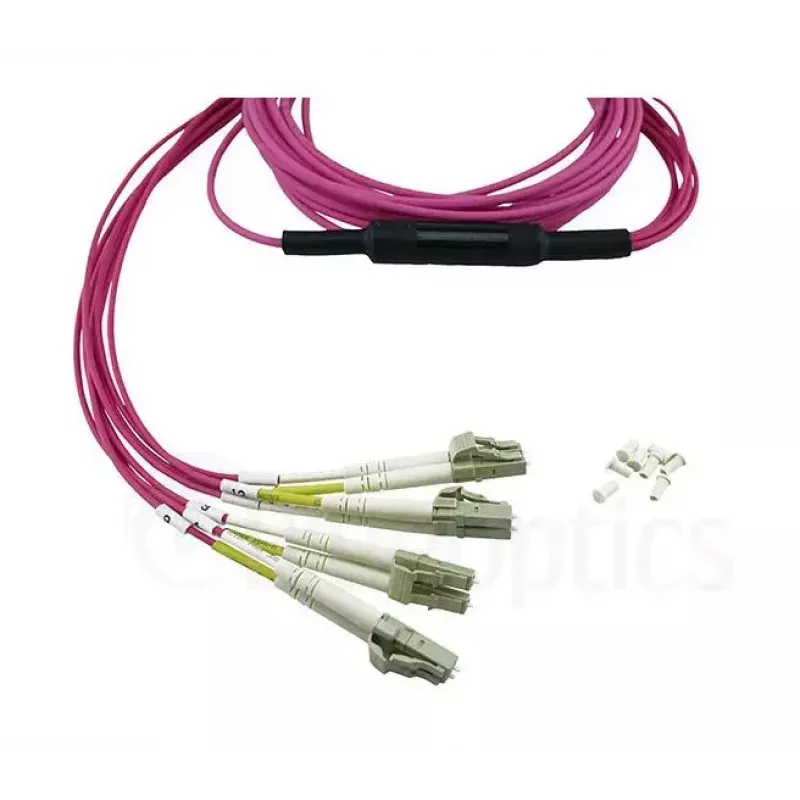

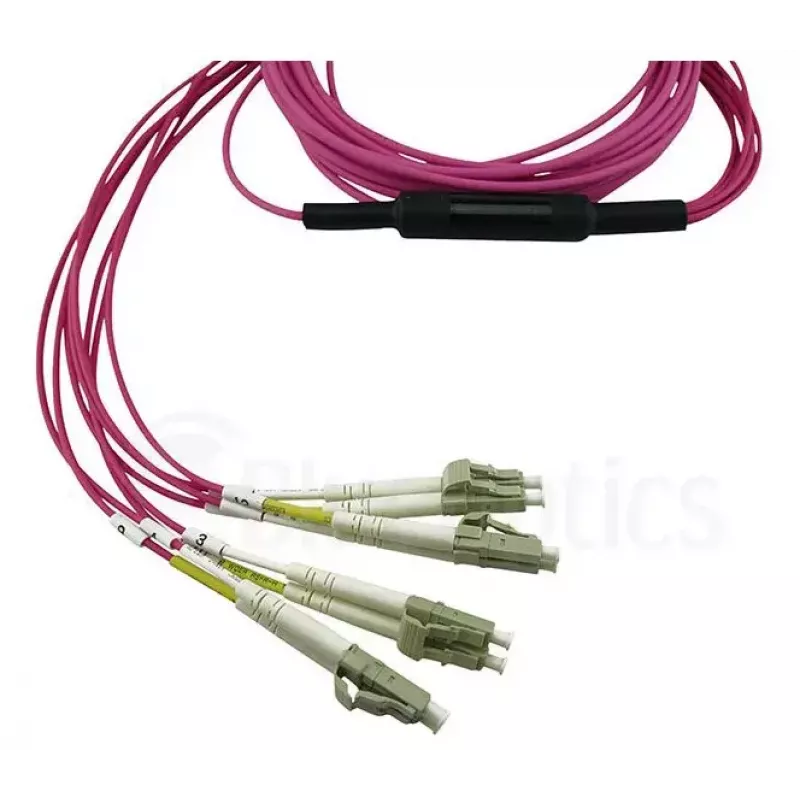

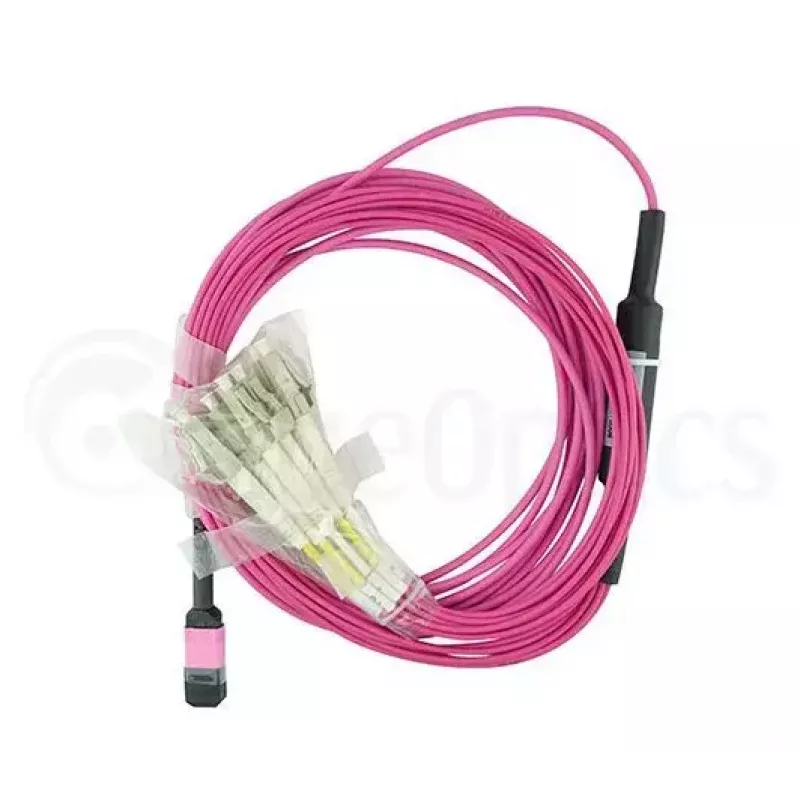

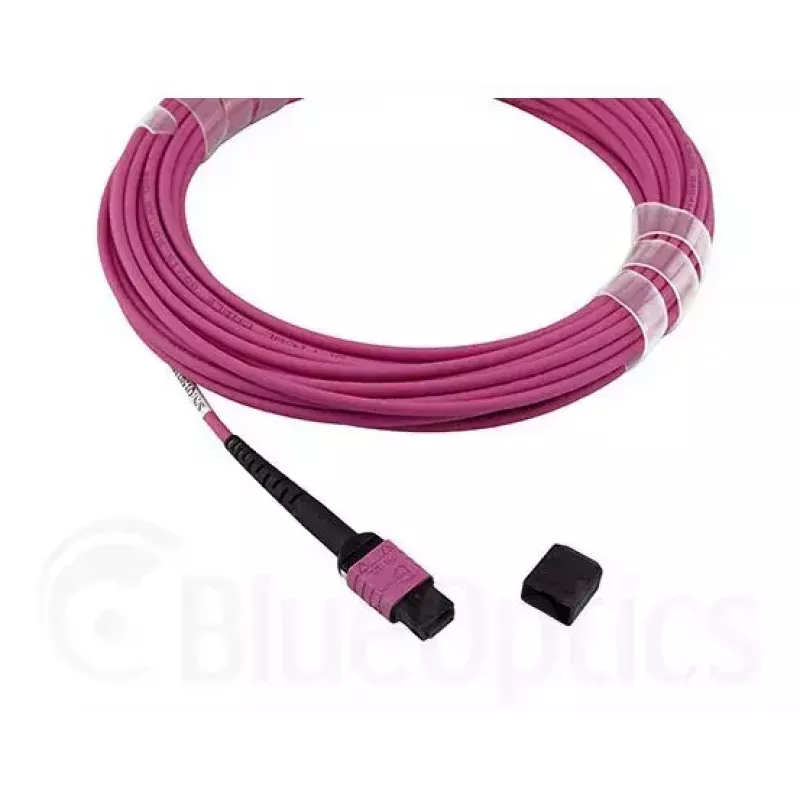

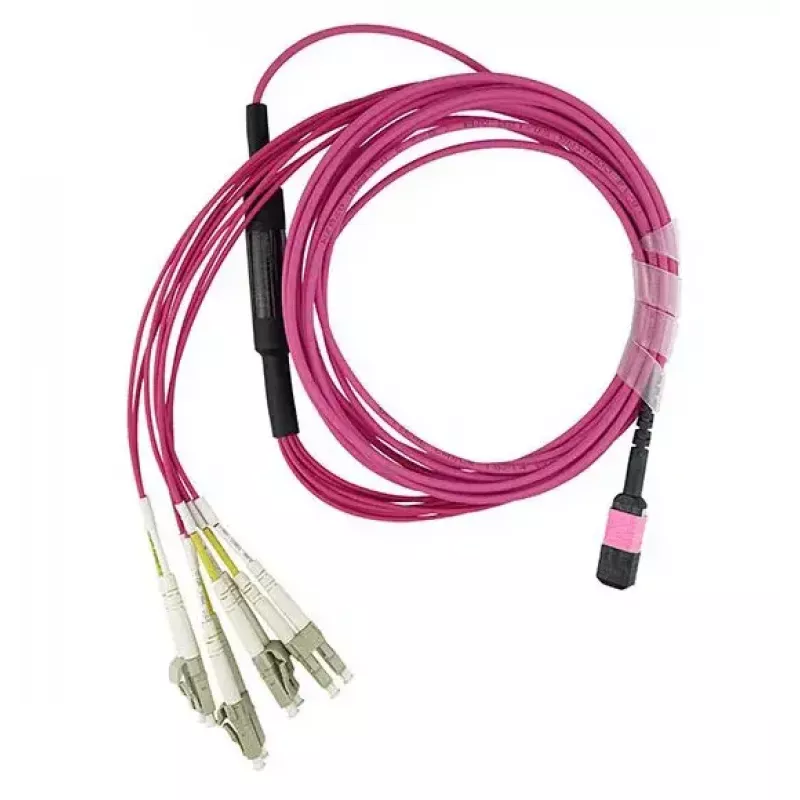

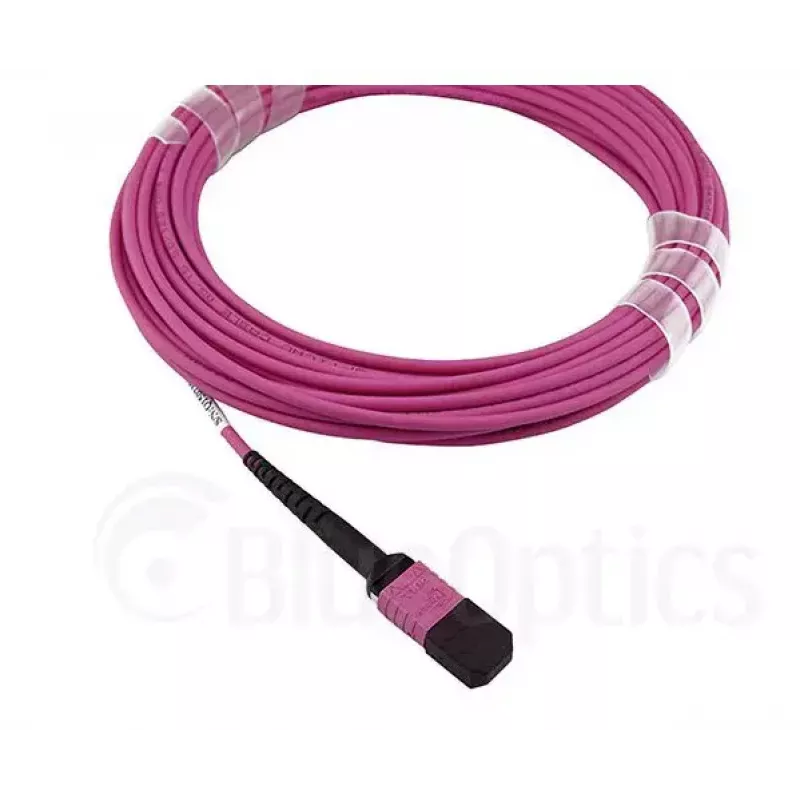

BlueOptics EMC CBL-MPO12-4LC-OM4-7M InfiniBand fiiberoptiline kaabel 7.5 m

BlueOptics EMC CBL-MPO12-4LC-OM4-7M InfiniBand fiiberoptiline kaabel 7.5 m on mitme kiuga magistraalkaabel, mis on mõeldud kiireks täisdupleks andmeedastuseks andmekeskuste ja ettevõtete võrkudes. Selle ühes otsas on MPO/UPC-pistik ja teises neli LC-dupleks/UPC-pistikut, kasutades OM4-mitmekiudoptikat, et toetada väikese kao ja suure ribalaiusega ühendusi lühikestel kuni keskmistel vahemaadel. Kaabli ehitus ja pistikutüübid muudavad selle sobivaks magistraal- ja jaotuskaabli ühendusteks lülitite, salvestusmassiivide ja serveri võrguliideste vahel.

Eelised

See fiiberoptiline patch-kaabel toetab InfiniBand-keskkondi ja pakub mitme kanaliga ühenduvust MPO-LC jaotusjuhtmestikuga, võimaldades samaaegseid paralleelühendusi. OM4-mitmekiudoptika ja UPC-poleeritud pistikud tagavad väiksema sisestuskao ja ühtlase optilise jõudluse. 7,5 m pikkusega pakub kaabel paindlikkust riiulitevaheliseks või riiulisiseseks marsruutimiseks, säilitades samal ajal signaali terviklikkuse nõudlike võrgurakenduste jaoks.

Sobib järgmisteks rakendusteks

• Kiired InfiniBand-kangasühendused andmekeskustes
• Jaotusühendused MPO-magistraalist mitmele LC-duplekspordile
• Kaabeldus lülitist patch-paneeli, lülitist serverisse või lülitist salvestusseadmesse
• Lühikese kuni keskmise ulatusega mitmekiulised magistraal- ja koondusühendused

Peamised spetsifikatsioonid

• Kiu tüüp: OM4-mitmekiudoptika
• Pistik A: MPO (UPC-poleering), mitme kiuga
• Pistik B: 4 × LC-dupleks (UPC-poleering)
• Režiim: Täisdupleks
• Südamiku läbimõõt: 125 µm
• Kaabli pikkus: 7,5 m

Kasutamine

Enne paigaldamist kontrollige pistikuid, et need oleksid puhtad ja tolmuvabad. Suunake kaabel läbi kaablihaldustrasside ja vältige järske painutusi, mis ületavad mitmekiudoptilise kiu soovitatud minimaalset painderaadiust. Ühendage MPO-pistik MPO-magistraali või moodulisse ning ühendage iga LC-duplekspistik vastavate LC-portidega lülitites, serverites või salvestusseadmetes vastavalt kanalikaardistusele. Kontrollige ühenduse olekut ja tehke optilise võimsuse või pidevuse testid vastavalt paigaldusprotseduuridele.

Soovitused

Kasutage kiudude puhastusvahendeid ja tolmukorke, et kaitsta pistikuid käsitsemise ajal. OM4-mitmekiudühenduste optimaalse jõudluse tagamiseks järgige õiget ühendusjärjekorda ja tootja juhiseid MPO-LC jaotuskaardistuse kohta, et tagada õige kanalijaotus paralleelsetes või koondatud InfiniBand-seadistustes.
