BlueOptics CBL-MPO12-4LC-OM4-5M-BO InfiniBand fiiberoptiline kaabel 4x LC MPO 5m

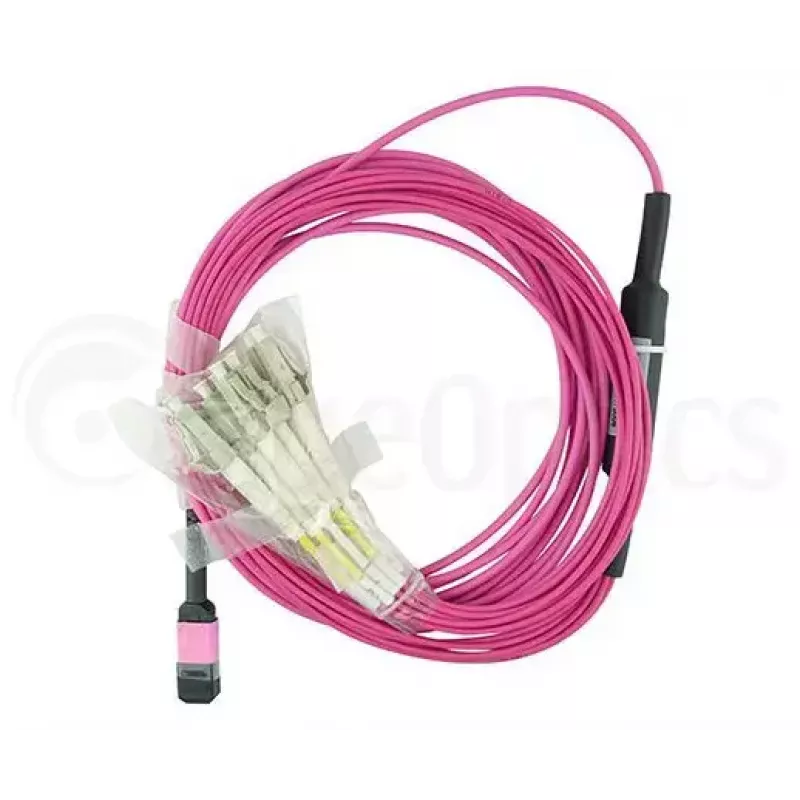

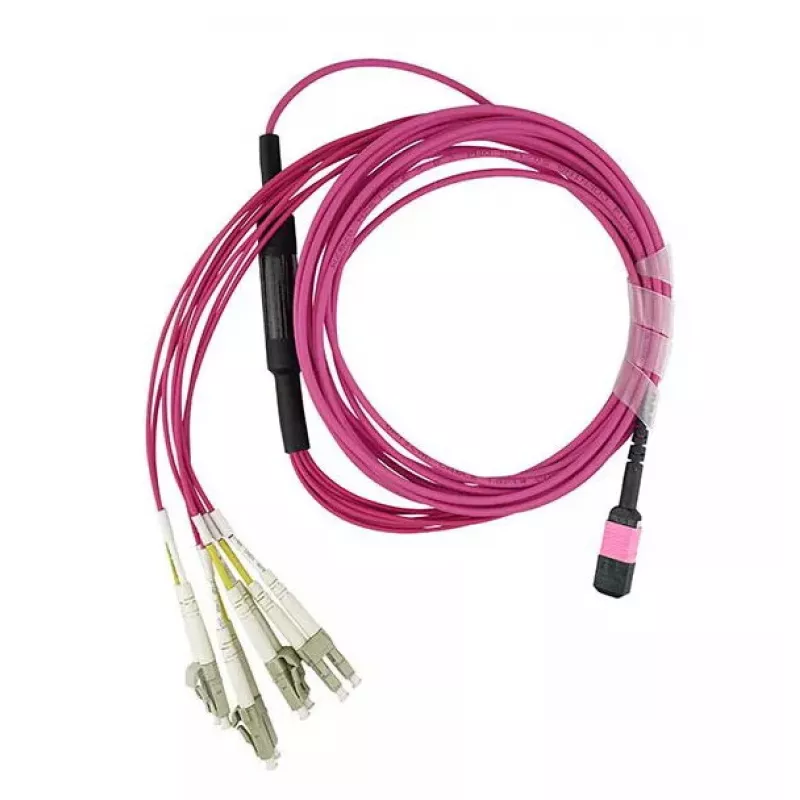

BlueOptics CBL-MPO12-4LC-OM4-5M-BO InfiniBand fiiberoptiline kaabel on 5 m mitmemoodiline OM4 varjestatud kaabel, millel on üks MPO (12-kiuline) konnektor ja neli LC duplex-konnektorit, mis on mõeldud suure tihedusega, kiiretele optilistele ühendustele. Kaabel kasutab laseroptimeeritud 50 µm OM4 kiudu, et toetada täisdupleks-sidet ja madalat sumbuvust lühi- kuni keskmise ulatusega andmekeskuste ja ettevõtteühenduste puhul. LSZH (vähese suitsu ja halogeenivaba) kest vähendab suitsu ja toksilisi heitmed tulekahju korral ning monteeritud konnektorid sisaldavad tsirkooniumkeraamilisi ferrulesid, et säilitada stabiilne optiline jõudlus ja pikk ühendamise eluiga.

Eelised

See InfiniBand fiiberoptiline kaabel pakub madalat sisestuskadu ja suurt tagasivõimendust, mis sobib nõudlikele optilistele võrkudele. Kaabel on valmistatud tuntud mitmemoodiliste kiudude ja tõestatud konnektorikomponentidega, tehase poolt testitud interferomeetria ja OTDR abil ning tarnitakse mõõdetud sisestuskao ja tagasivõimenduse väärtustega. Kompaktne MPO kuni 4x LC duplex konfiguratsioon võimaldab tõhusat pordi konsolideerimist jaotusplaadidel ja transiiveritel, samas kui OM4 kiudspetsifikatsioon parandab modaalriba laiust ja toetab suuremat andmesidekiirust mitmemoodiliste ühenduste korral.

Sobib

• Andmekeskuse üleslülid ja ristühendused MPO magistraali ja LC jaotusplaadide vahel
• InfiniBand ja kiired Ethernet lühi- kuni keskmise ulatusega ühendused
• MPO-toega transiiverite ühendamine mitme LC duplex pordiga
• Suure tihedusega riiuli paigaldised, kus ruum ja kaablihaldus on kriitilised

Peamised tehnilised andmed

• Pikkus: 5 m
• Kiu tüüp: OM4 mitmemoodiline, 50 µm südamik

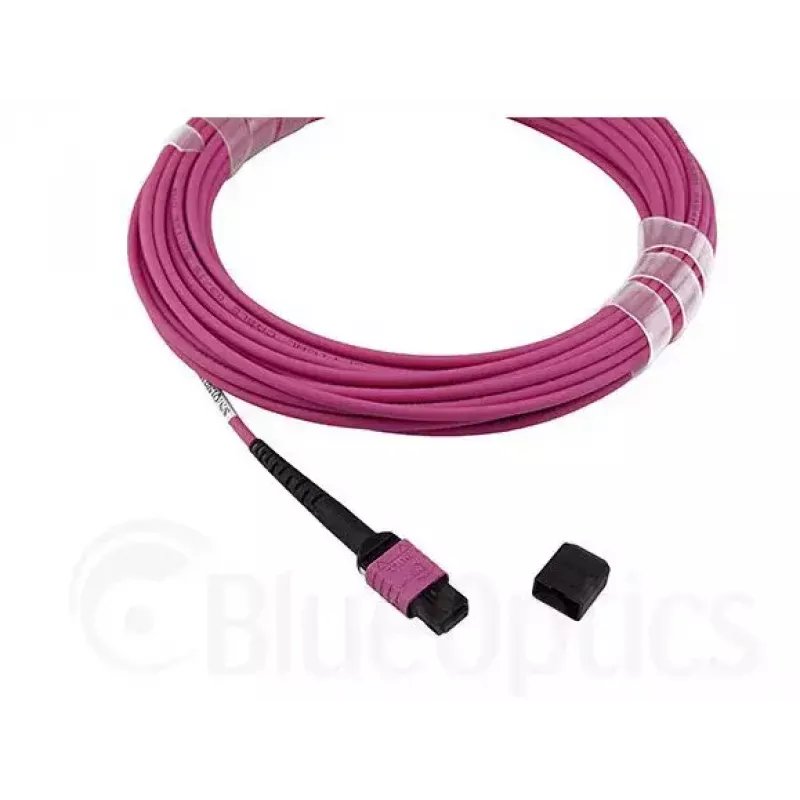

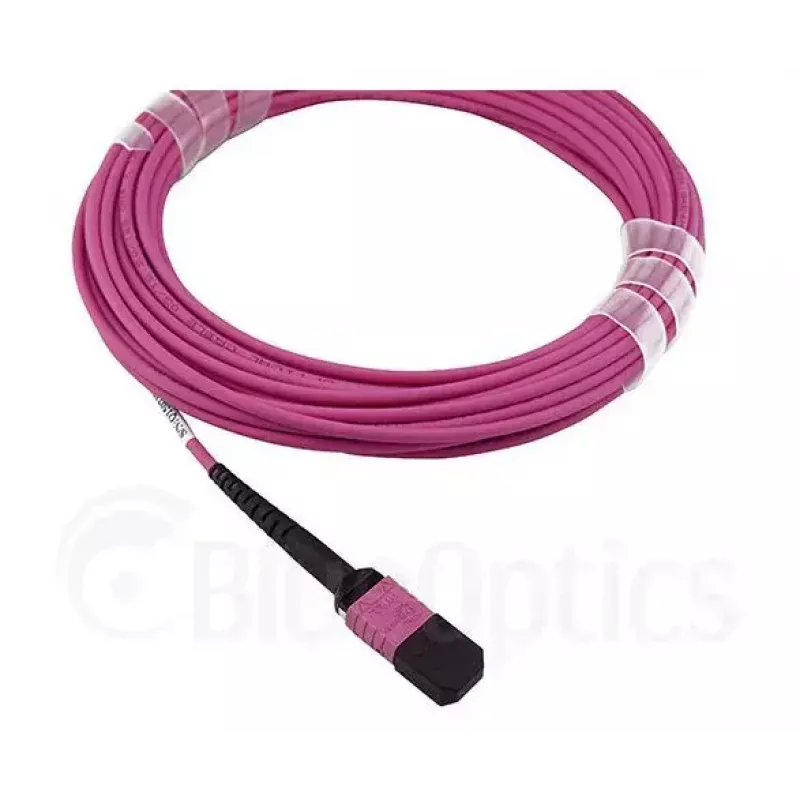

• Konnektor A: MPO (multi-fiber push-on), UPC-poleeritud

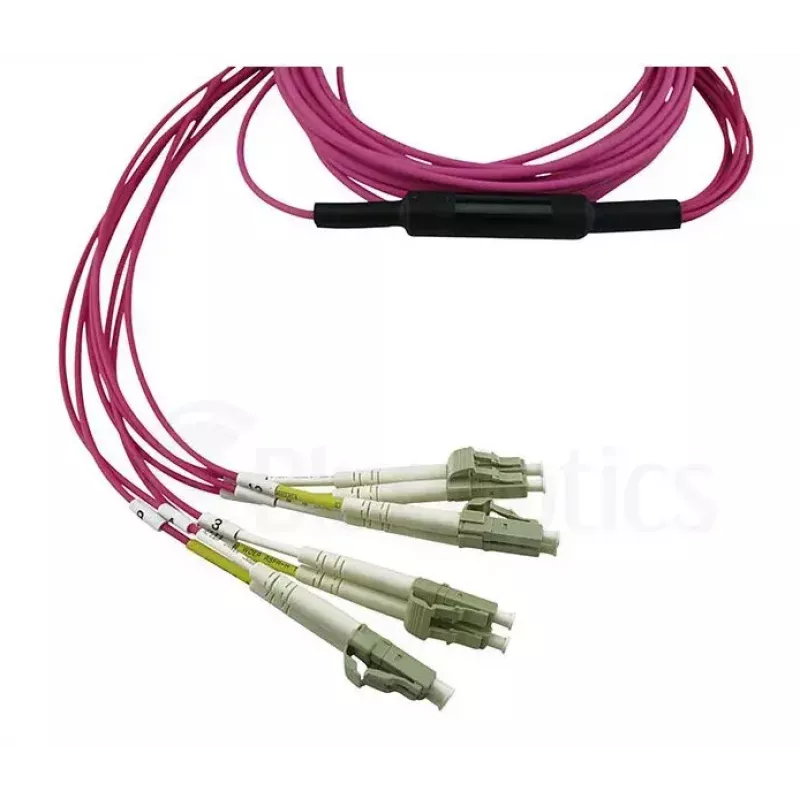

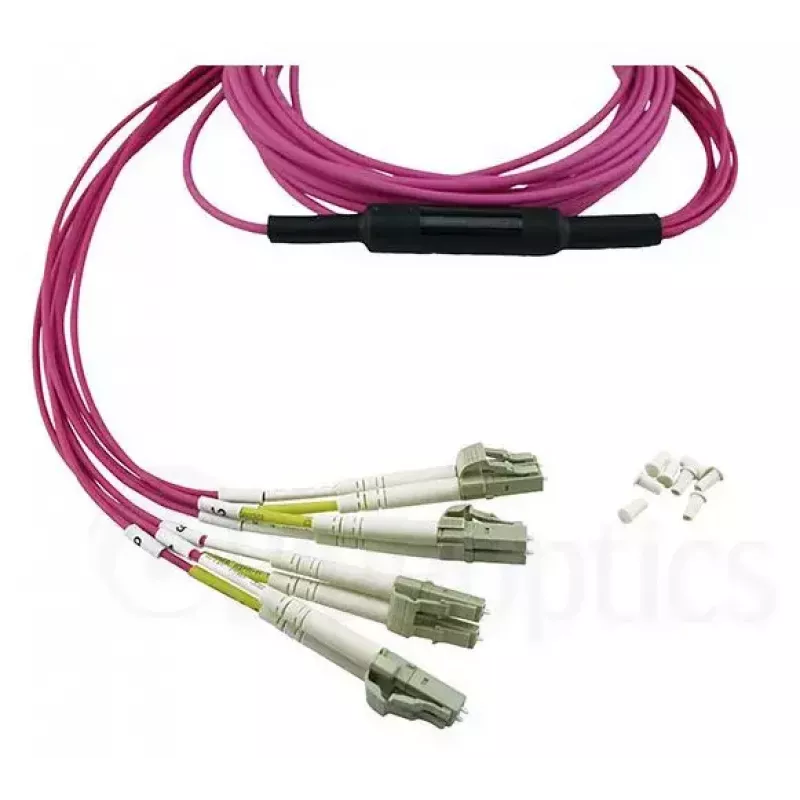

• Konnektor B: 4 × LC duplex, UPC-poleeritud
• Kest: LSZH (vähese suitsu ja halogeenivaba), leegiaeglustav
• Poleerimine: UPC (üli füüsiline kontakt) vähendatud tagasipeegelduse jaoks

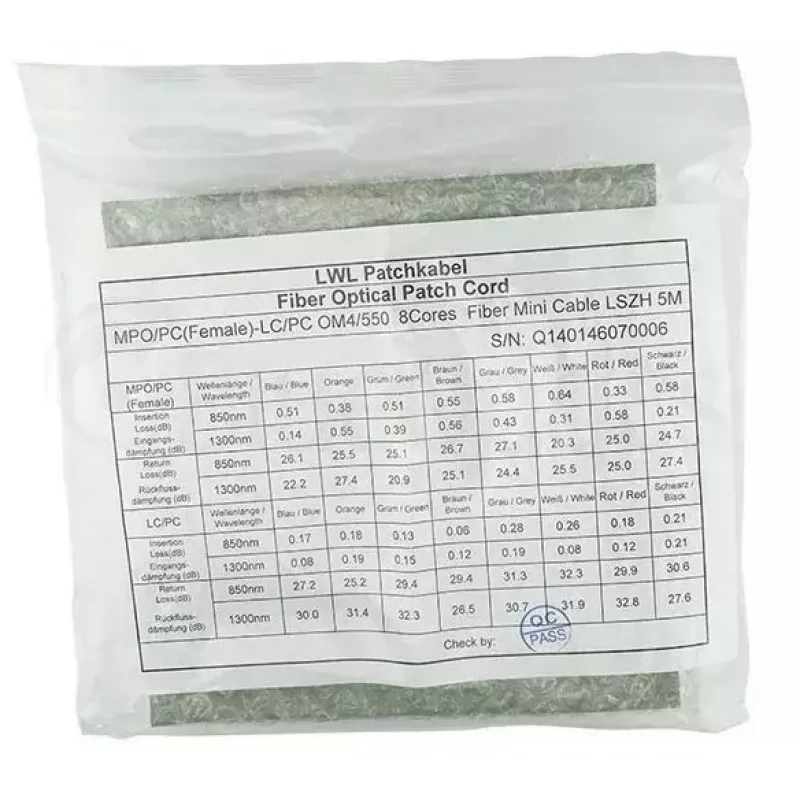

• Testitud: interferomeeter ja OTDR trükitud sisestus- ja tagasivõimenduse mõõtmistega
• Vastavus: valmistatud vastavalt levinud tööstuslikele ohutus- ja materjalistandarditele (IEC, RoHS)

Kasutamine

Suunake kaabel läbi planeeritud kaablihaldustee, vältides järske painutusi, mis ületavad tootja minimaalset painderaadust. Joondage ja sisestage MPO konnektor MPO magistraali või transiiveri pessa, kuni see lukustub, ning ühendage iga LC duplex konnektor vastavasse LC porti jaotusplaadil või transiiveril, jälgides õiget polaarsust täisdupleks-tööks. Enne ühendamist veenduge, et konnektorid on puhtad, et vältida saastumisega seotud signaali kadu; kasutage sobivaid kiudude puhastusvahendeid või salvrätikuid. Pärast paigaldamist kontrollige ühenduse jõudlust optilise võimsuse mõõturi või sobiva testseadmega ning võrrelge mõõdetud sisestus- ja tagasivõimendust tarnitud mõõtmisprotokolliga.

Soovitused

Hoidke ja käsitsege kaablit puhtas keskkonnas, hoidke kaitsekorgid konnektoritel, kui neid ei kasutata, ning vältige survejõude või paindumist. Püsipaigalduste korral avalikes või kitsastes kohtades vähendab LSZH kest kahjulikke heitmed. Pikaajalise usaldusväärsuse tagamiseks planeerige perioodilisi visuaalseid kontrolli ja konnektorite otspindade puhastamist ning testige ühendusi pärast iga olulist ümberkonfigureerimist.
