BlueOptics CBL-MPO12-4LC-OM4-3M-BO InfiniBand fiiberoptiline kaabel 4x LC MPO 3m

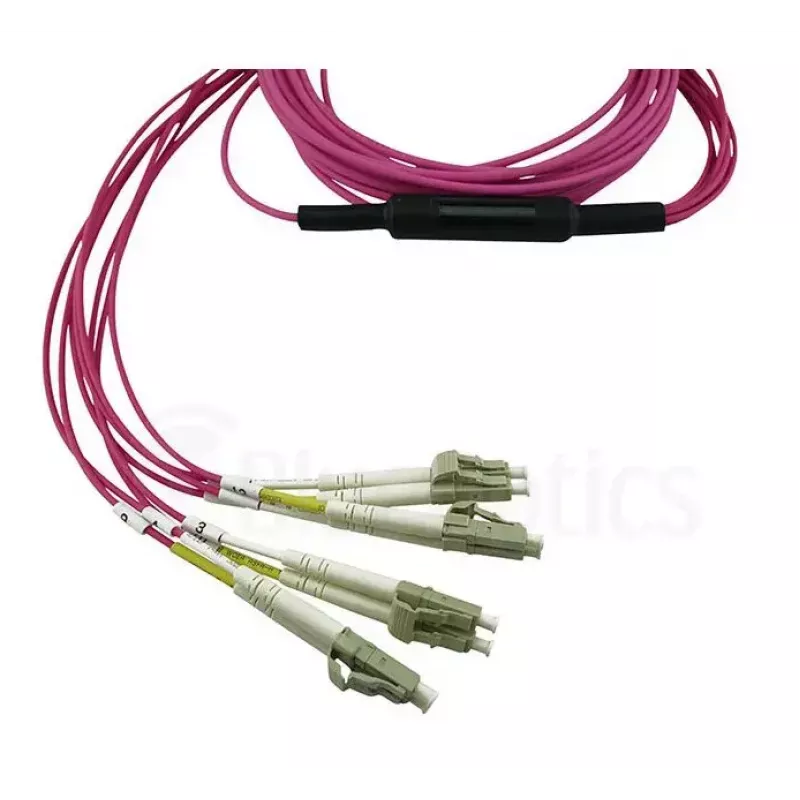

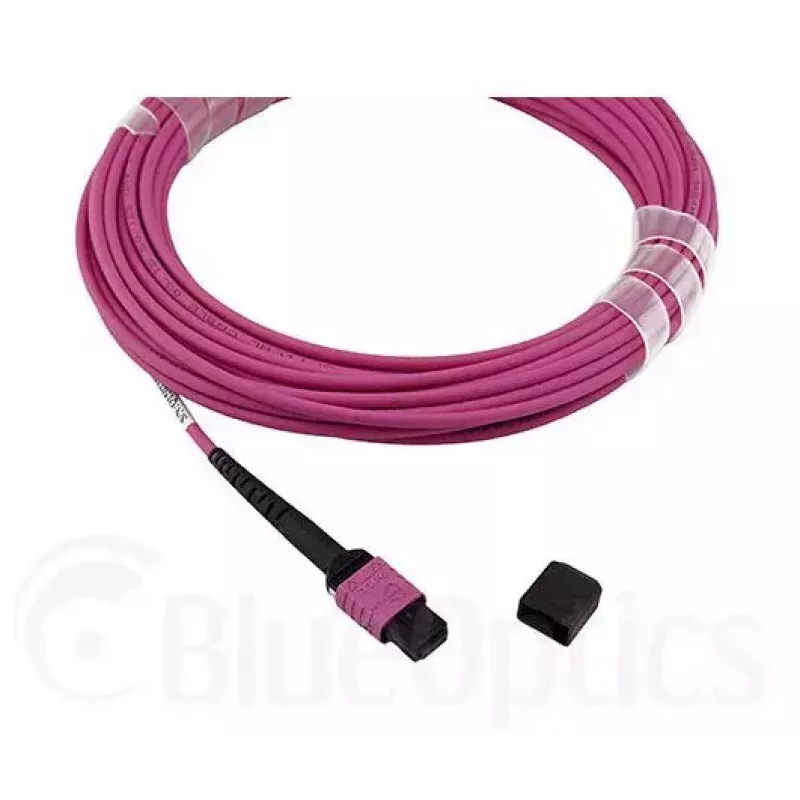

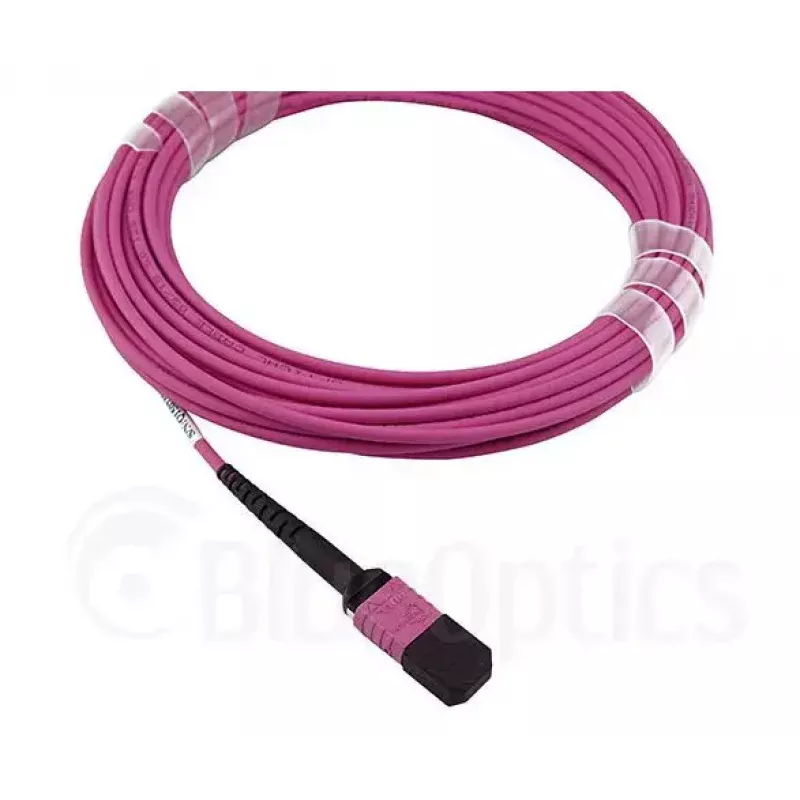

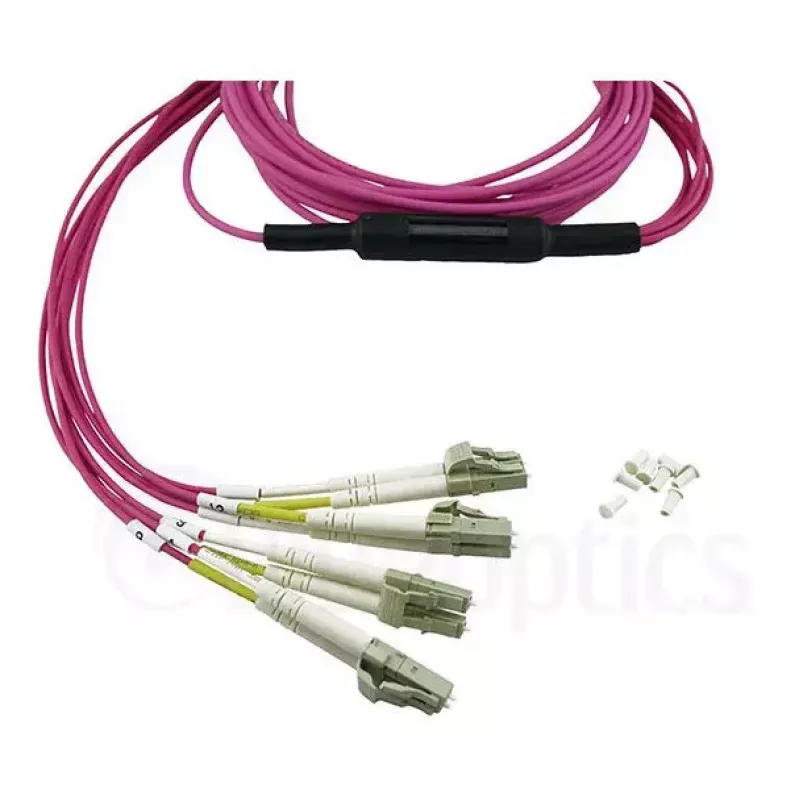

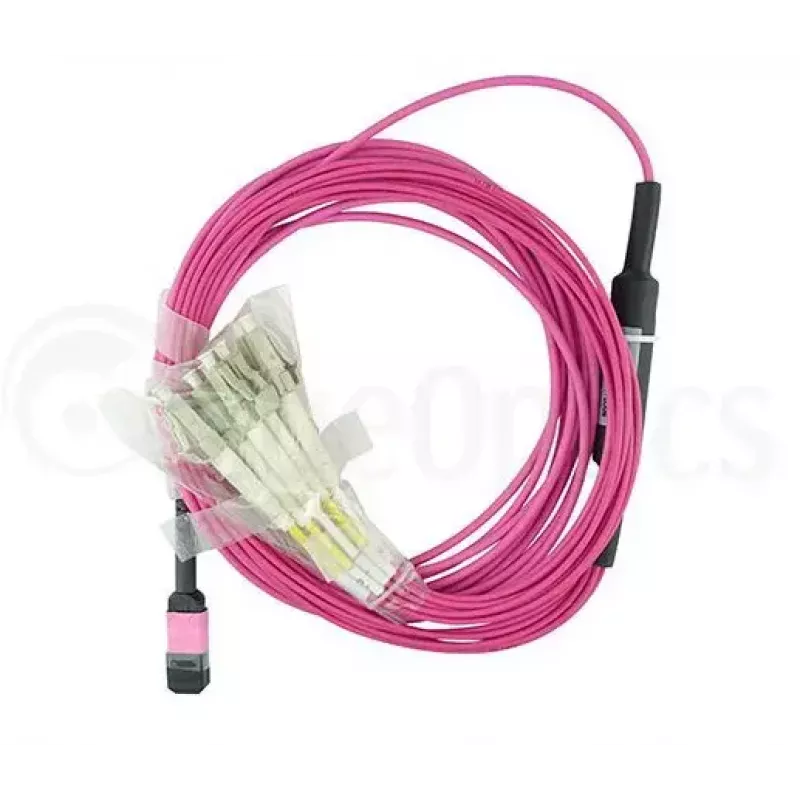

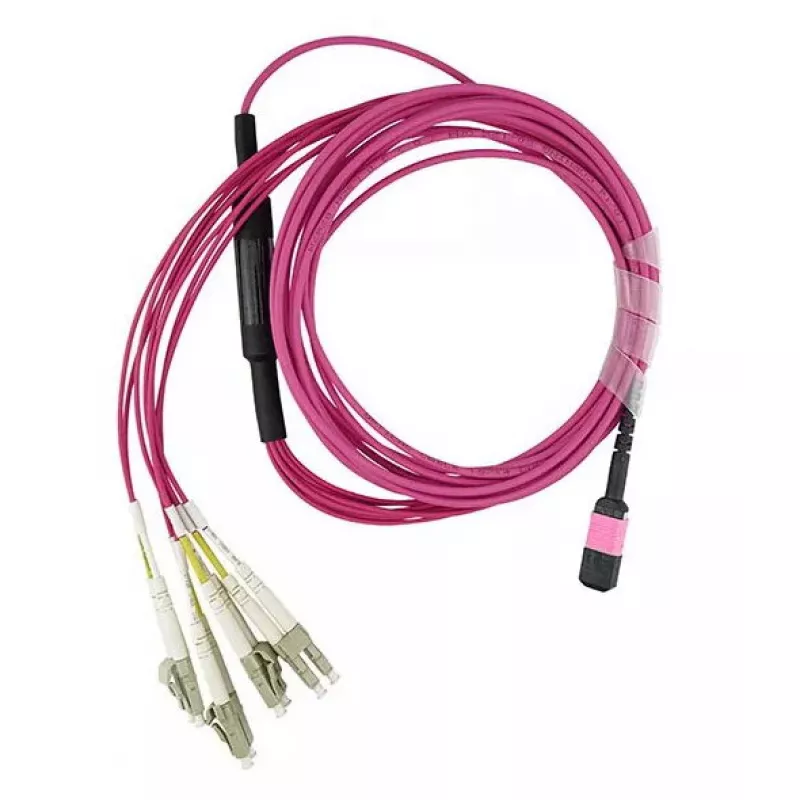

BlueOptics CBL-MPO12-4LC-OM4-3M-BO on 3 m InfiniBand fiiberoptiline kaabel, mille ühes otsas on MPO-pistik ja teises otsas neli LC-duplekspistikut. See kasutab OM4 laseroptimeeritud mitmemoodikiudu 50 µm südamiku läbimõõduga, et toetada täisdupleksset kiiret andmeedastust jaotusplaatide, transiiverite ja aktiivsete seadmete vahel. Kaabel on varustatud vähesesuitsuse halogeenivaba (LSZH) kattega ja on mõeldud andmekeskuste ja ettevõtete optilisteks ühendusteks, kus on vaja kompaktset MPO-LC-harunduskaabeldust.

Eelised

See MPO–4×LC OM4-kaabel pakub suurt ribalaiust ja väikest sumbuvust, mis sobib lühikese kuni keskmise ulatusega mitmemoodiühendustele. OM4 mitmemoodikiud toetab suuremaid andmeedastuskiirusi ja paremat modaalribalaiust võrreldes tavaliste mitmemoodikiududega. 3 m pikkus tagab hea tasakaalu ulatuse ja käideldavuse vahel raami- ja jaotusplaadikeskkondades ning LSZH-kate vähendab tulekahju korral halogeeniheidet ja suitsu. Pistikud ja ferriidid on toodetud tööstusstandardite kohaselt, et tagada stabiilsed sisestus- ja tagasipeegeldusomadused ühilduvates optilistes süsteemides.

Sobib

• Andmekeskuse MPO magistraalliini ühendamiseks LC jaotusplaadiga
• MPO-toega transiiverite ühendamiseks LC-dupleksportidega
• InfiniBand ja kiirete mitmemoodiliste optiliste ühenduste jaoks
• Lühikese kuni keskmise ulatusega mitmemoodiühendustele ettevõtete võrkudes

Peamised tehnilised andmed

• Kiu tüüp: OM4 mitmemoodikiud, 50 µm südamiku läbimõõt
• Pistikud: MPO (mitmekiuline) kuni 4× LC dupleks
• Pikkus: 3 meetrit
• Duplekstöö: täisdupleksi tugi LC-paaride kaudu
• Kate: LSZH (vähesesuitsune, halogeenivaba)
• Tüüpilised rakendused: MPO harundus, ühendamine jaotusplaatide ja transiiverite vahel

Kasutamine

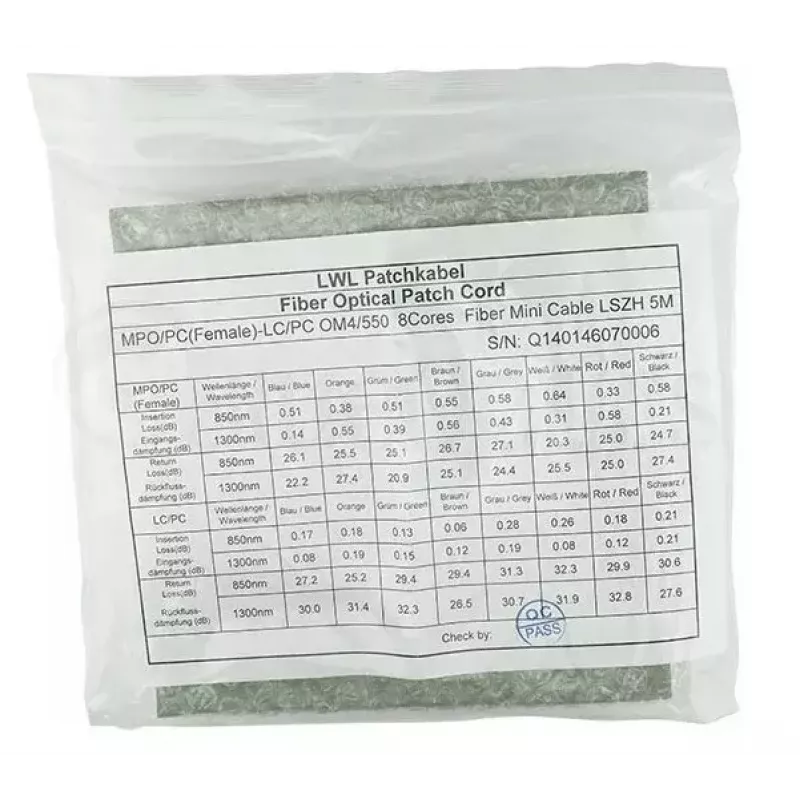

Juhtige kaabel MPO-toega magistraali või kasseti ja LC-jaotusplaadi või transiiveri portide vahele, jälgides mitmemoodikiu jaoks ettenähtud painderaadiust, et vältida suurenenud sumbuvust. Joondage ja sisestage MPO-pistik MPO-porti ning kinnitage LC-duplekspistikud vastavatesse LC-pesadesse. Enne seadmete sisselülitamist veenduge polaarsuse ja kanalijaotuse õigsuses. Pärast paigaldamist kontrollige ühenduse terviklikkust ja optilise kao väärtusi sobivate testseadmete abil või järgige kaabliga kaasas olnud mõõteprotokolli.

Soovitused

Hoidke ja käsitsege kaablit nii, et vältida teravaid painutusi ja mehaanilist pinget; järgige tootja juhistele vastavat painderaadiust. Kasutage 3 m pikkust korralikeks raamist-raami või kassetist-paneelini ühendusteks ning valige OM4 mitmemoodikaabeldus seal, kus on vaja suuremat modaalribalaiust lühikese ulatusega kiireteks rakendusteks.
