BlueOptics CBL-MPO12-4LC-OM4-10M InfiniBand kiudoptiline kaabel 10m MPO/UPC 4x LC Duplex/UPC

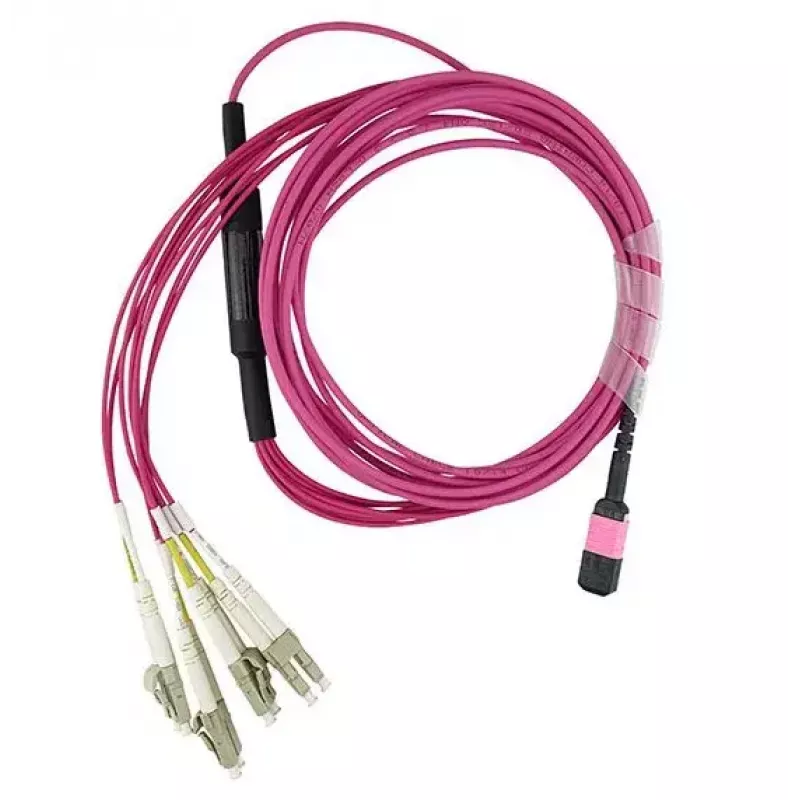

BlueOptics CBL-MPO12-4LC-OM4-10M on 10-meetrine mitmerežiimiline kiudoptiline kaabel, mis on mõeldud suure tihedusega InfiniBand-keskkondadele ja lähitoime andmekeskuste ühendustele. Selle ühes otsas on MPO-pistik ja teises otsas neli LC-duplekspistikut, mis võimaldavad täisdupleksedastust OM4 mitmerežiimikiu kaudu. Kaabel on loodud pakkuma ühtlast optilist jõudlust, madalat sisestuskadu ja usaldusväärset signaali terviklikkust kiirete ühenduste jaoks serveririiulites, lülitipaneelides ja ühendussüsteemides.

Eelised

See kiukoost kasutab OM4 mitmerežiimikiudu, et toetada suuremat ribalaiust ja pikemat ulatust võrreldes madalama kvaliteediga mitmerežiimiliikidega samas juurutuses. MPO-4xLC konfiguratsioon lihtsustab migratsiooni suure tihedusega magistraalkaablite ja LC-põhiste transiiverite või moodulite vahel. 10 m pikkus pakub paindlikku marsruutimist riiuli- ja kapipaigutustes, säilitades samal ajal prognoositavad optilise kao eelarved ja stabiilse täisduplekstöö, mis sobib InfiniBand-linkidele ja teistele lähitoime, suure läbilaskevõimega võrkudele.

Sobib

• Lähitoime InfiniBand-ühendused andmekeskustes ja HPC-klastrites
• MPO magistraalliinide ühendamine LC-pordiga transiiverite või ühenduspaneelidega
• Suure tihedusega riiuliühendused ja ristühenduste rakendused
• Serveri-lüliti ja lüliti-lüliti lingid samas seadmeruumis

Peamised tehnilised andmed

• Kiu tüüp: OM4 mitmerežiimikiud
• Kaabli pikkus: 10 meetrit
• Pistik A: MPO, mitmekiuline pistik
• Pistik B: 4 × LC-duplekspistikud
• Poleerimistüüp: UPC (Ultra Physical Contact) otsapinnad
• Edastus: täisdupleks mitmerežiimilised optilised lingid
• Tüüpiline kasutus: lähitoime, suure ribalaiusega ühendused

Kuidas kasutada

Suunake kaabel läbi riiuli või kaablihaldussüsteemi, et vältida teravaid painutusi ja liigset pinget. Ühendage MPO ots sobivasse mitmekiulisesse magistraalkaablisse või moodulisse, tagades joonduse ja õige võtme orientatsiooni, ning ühendage LC-dupleksotsad vastavatesse LC-portidesse transiiveritel, ühenduspaneelidel või võrguseadmetel. Kontrollige lingi olekut mõlemal otsal ja mõõtke vajadusel optilist kadu, et kinnitada ühenduse vastavust süsteemi eelarvele. Käsitsege pistiku otsapindu hoolikalt ja puhastage neid enne ühendamist heakskiidetud kiupuhastusvahenditega, et vältida saastumist ja signaali halvenemist.

Soovitused

Hoidke ja käsitsege kaablit nii, et säiliks OM4 mitmerežiimikiu minimaalne painutusraadius ja välditaks mehaanilist pinget. Kasutage märgistatud kaablihaldust ja olemasolevatesse infrastruktuuridesse integreerimisel kontrollige polaarsust ja kanalite vastendust MPO magistraalkaabli ja üksikute LC-paaride vahel, et tagada õige täisduplekstöö.
