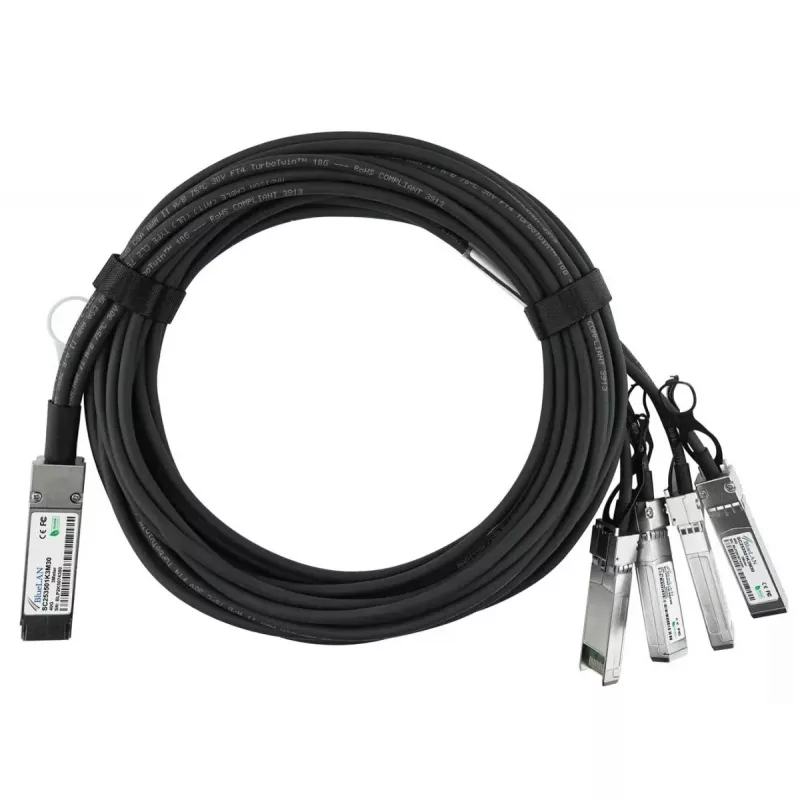

BlueOptics AA1404033-E6-BL InfiniBand/kiudoptiline kaabel 1 m QSFP 4xSFP+ isane/isane

BlueOptics AA1404033-E6-BL InfiniBand/kiudoptiline kaabel on 1 m QSFP kuni 4xSFP+ isane/isane otseühenduskaabel, mis on mõeldud lähimaa- ja kiireteks ühendusteks andmekeskuste ja võrgukeskkondade jaoks. Toetades 40GBase-CR4 ja 4x10GBASE-CR signaaliedastust, pakub see passiivne twinax vasest koost lihtsat viisi ühendamaks lüliteid, servereid ja salvestusriistvara, mis aktsepteerivad QSFP–4xSFP+ otseühendusi. Kompaktne 1 m pikkus on mõeldud riiulitevaheliseks või riiulisiseseks kasutuseks, kus on vajalik madal latentsus ja minimaalne energiatarve.

Eelised

Kaabel pakub passiivset disaini, mis välistab vajaduse aktiivsete transiiverite järele, vähendades energiatarvet ja latentsust, samal ajal lihtsustades paigaldamist ja hooldust. Toodetud MSA-ühilduvatele mehaanilistele ja elektrilistele standarditele vastavalt, on selle komponendid valitud nii, et need sobiksid tavaliste andmekeskuste riistvaraplatvormidega ning toetaksid Etherneti, Fibre Channel over Etherneti (FCoE) ja InfiniBand protokolle kuni 40 Gbit/s liinikiirusel 1 m pikkusel vahemaal. QSFP–4xSFP+ vormitegur võimaldab paindlikku ühenduvust 40G portide ja mitme 10G pordi vahel ilma vahemooduliteta.

Sobib (ülesanneteks / kasutusjuhtudeks)

• Otseühendused QSFP ja 4xSFP+ portide vahel riiulis või kõrvutiasetsevates riiulikeskkondades
• 40GBase-CR4 ja 4x10GBASE-CR riiulisisesed ühendused lülititele ja serveritele
• Suure läbilaskevõimega, madala latentsusega ühendused salvestusmassiividele ja SAN-kangastele
• Lähimaa InfiniBand ja Ethernet ühendused andmekeskustes

Peamised spetsifikatsioonid

• Pikkus: 1 meeter

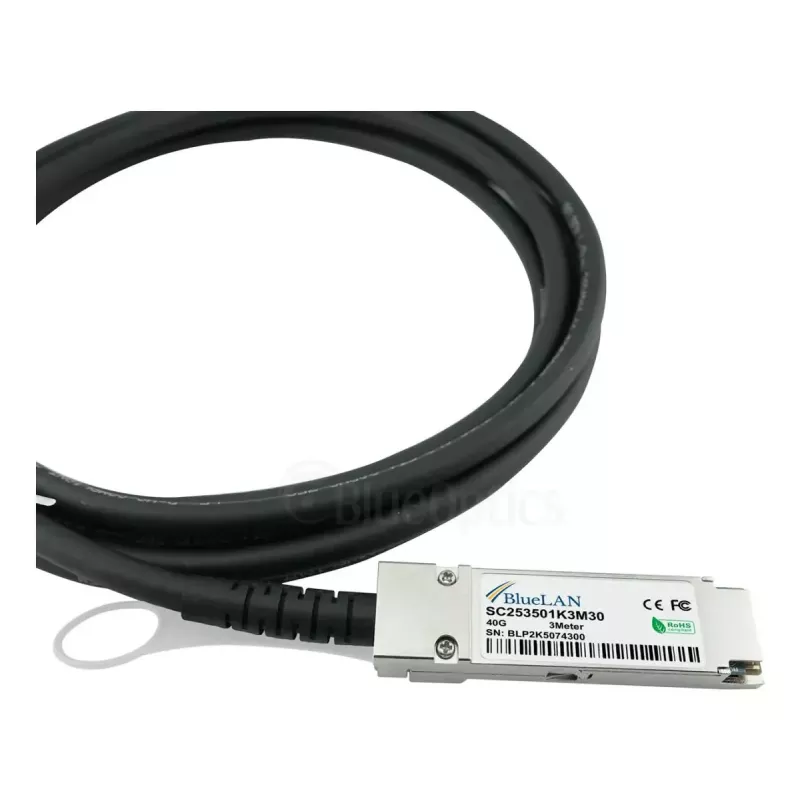

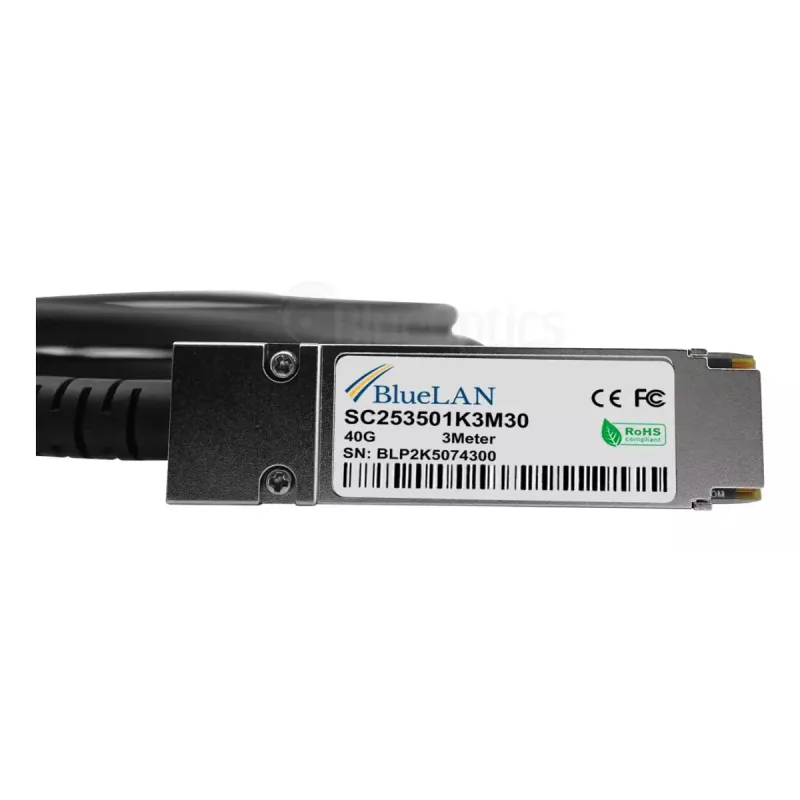

• Pistikute tüübid: QSFP (isane) kuni 4xSFP+ (isane)
• Edastusvõimsus: kuni 40 Gbit/s summaarne (4x10G rada)
• Kaabli tüüp: passiivne twinax vask (30 AWG)
• Standardid: MSA-ühilduv QSFP kuni SFP+ otseühenduse vormitegur
• Energiatarve: passiivne (tühine, tavaliselt ~0,1 W süsteemitaseme sääst võrreldes aktiivsete lahendustega)
• Tüüpilised rakendused: Ethernet, FCoE, Fibre Channel ja InfiniBand lühikestel vahemaadel

Kuidas kasutada

Sisestage QSFP pistik ühilduvasse QSFP porti ja iga SFP+ pistik vastavatesse SFP+ portidesse sihtseadmel. Veenduge, et mõlemad seadmed toetavad passiivseid QSFP–4xSFP+ otseühenduse twinax kaableid ja on konfigureeritud soovitud lingikiirustele ja protokollidele. Vältige liigset painutamist pistikute läheduses ja kinnitage kaabel, et vältida pistikute pinget. Pärast füüsilist paigaldamist kontrollige lingi olekut ja kiirust võrguseadmete haldusliidese kaudu ning vajadusel kohandage pordi konfiguratsioone, et võimaldada oodatud 40G või 4x10G tööd.

Soovitused

Kasutage seda 1 m passiivset QSFP–4xSFP+ kaablit lühimaa ühendusteks riiulite sees või kõrvutiasetsevate riiulite vahel. Enne kasutuselevõttu kinnitage seadmete ühilduvus passiivsete DAC-de ja MSA QSFP/SFP+ vormiteguritega. Pikemate vahemaade jaoks või kui on vaja aktiivset signaalikorrektsiooni, kaaluge aktiivseid optilisi või aktiivseid vaskalternatiive.
