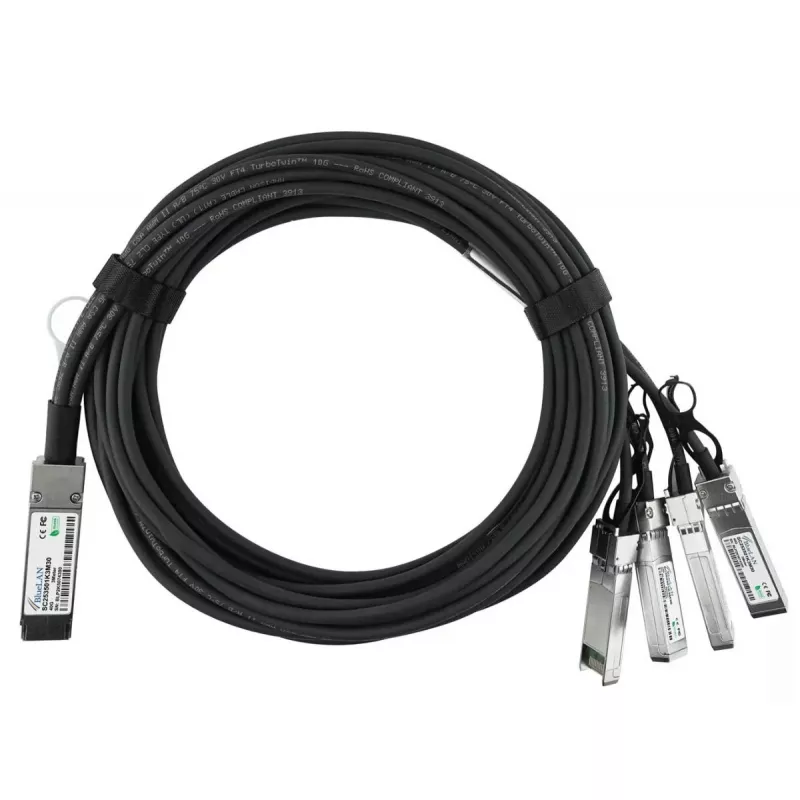

BlueOptics 40G-QSFP-4SFP-C-3M-BL InfiniBand fiiberoptiline kaabel 4xSFP+ 3m

BlueOptics 40G-QSFP-4SFP-C-3M-BL InfiniBand fiiberoptiline kaabel 4xSFP+ 3m on 3-meetrine otseühenduslahendus, mille ühes otsas on QSFP-pistik ja teises neli SFP+-pistikut. See kaabel on mõeldud lühimaa kiirete ühenduste jaoks ning toetab nelja 10 Gbit/s liini koondamist üheks 40 Gbit/s ühenduseks, sobides kasutamiseks andmekeskuse riiulites ja külgnevates riiuliühendustes. Toode järgib MSA-ga vastavuses olevaid elektrilisi twinax-omadusi usaldusväärse signaaliedastuse tagamiseks, kui InfiniBand, Ethernet, FCoE või Fibre Channel protokollid on juurutatud ühilduvatel riistvaraplatvormidel.

Eelised

See kaabel pakub kompaktset ja madala latentsusega ühenduslahendust lühimaalinkide jaoks konsolideeritud 40G kuni 4x10G jaotusega. Passiivse otseühenduskaablina on sellel väiksem energiatarve ja lihtne disain, mis minimeerib tõrkepunkte. 30 AWG twinax-konstruktsioon ja kvaliteetsed komponendid tagavad ühtlase elektrilise jõudluse 3 m pikkusel ning toetavad laia koostalitlusvõimet suurte tootjate lülitite, ruuterite ja salvestussüsteemidega, mis aktsepteerivad QSFP-4xSFP+ otseühendusi.

Sobib

• Kiired server-lüliti või lüliti-lüliti ühendused riiulites ja külgnevate riiulite vahel
• InfiniBand-klastrid ja SAN-ühendused, mis kasutavad koondatud 40G liine
• Lühimaa 40GBase-CR4 ja 4x10GBASE-CR rakendused andmekeskuste ja ettevõttekeskkondade jaoks

Peamised spetsifikatsioonid

• Kaabli tüüp: passiivne otseühendusega twinax-vaskkaabel (elektriline DAC)
• Pistikud: 1×QSFP kuni 4×SFP+
• Andmeedastuskiirus: kuni 40 Gbit/s koondatud (4×10 Gbit/s liini)
• Pikkus: 3 meetrit
• Traadi ristlõige: 30 AWG
• Standardid: MSA-ga vastavuses QSFP ja SFP+ elektriliidesed

Kasutamine

Ühendage QSFP-ots ühilduva QSFP-porti ja neli SFP+-otsa vastavatesse SFP+-portidesse sihtseadmel. Veenduge, et mõlemad seadmed toetavad passiivseid DAC twinax-ühendusi ja kavandatud protokolli (InfiniBand, Ethernet, FCoE või Fibre Channel). Paigaldage kaabel riiulikeskkondadesse, järgides standardseid kaablipaigaldustavasid, et vältida teravaid painutusi ja mehaanilist pinget. Passiivse kaabli jaoks ei ole välist toidet ega konfiguratsiooni vaja; kõik vajalikud lingi seaded või protokollikonfiguratsioonid tuleb teha ühendatud võrguseadmetel.

Soovitused

Enne paigaldamist kontrollige riistvara ühilduvust seadme tootja dokumentatsiooniga, hoidke painutusraadius tootja määratud miinimumist suurem ja vältige kaabli paigaldamist kõrge EMI-allikate lähedusse. Parimate tulemuste saavutamiseks missioonikriitilistes süsteemides katsetage linke pärast paigaldamist ja kaaluge ühe kaabli testimist oma keskkonnas, et kinnitada koostalitlusvõimet oma riist- ja püsivaraversioonidega.
