BlueOptics 3HE13896AA-2-BO InfiniBand fiiberoptiline kaabel 2 m MPO/UPC

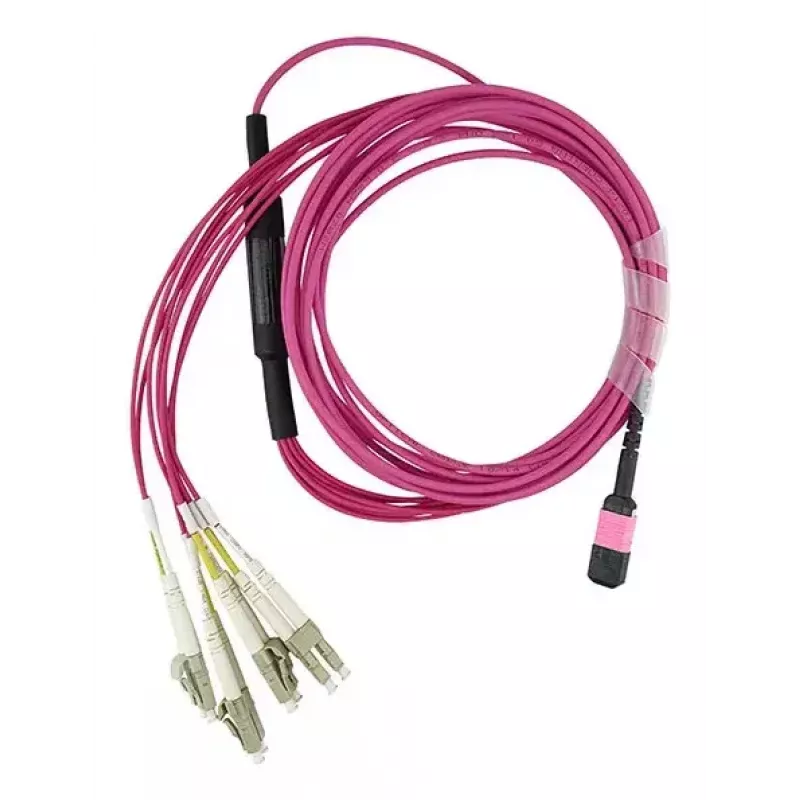

BlueOptics 3HE13896AA-2-BO InfiniBand fiiberoptiline kaabel 2 m MPO/UPC on mitmekiuline OM4 duplekslink, mis on mõeldud kiireks andmeedastuseks andmekeskuste ja ettevõtete võrgukeskkondades. Kaabel ühendab ühes otsas oleva MPO/UPC mitmekiulise pistiku teises otsas 4x LC pistikutega, võimaldades ühendust paralleelsete transiiverimoodulite ja mitme LC pordi vahel. Kahemeetrise mantli ja OM4 klassi klaasiga toetab see suuremat ribalaiust ja vähendatud moondispersiooni, et tagada kiired ja töökindlad lingid lühikestel kuni keskmistel vahemaadel.

Eelised

See MPO kuni 4x LC koost pakub kompaktset paralleelset ühenduvust, vähendades kaablihulka võrreldes mitme eraldi duplekskaabliga. OM4 kiud suurendab ribalaiust ja pikendab leviala tiheda koormusega rakendustes, samas kui MPO/UPC terminal tagab täpse joonduse väikese sisestuskadude jaoks. Eelterminaldatud konstruktsioon lihtsustab paigaldamist ja vähendab kasutuselevõtuaega riiulites ja harukilpides.

Sobib

• Tiheühenduslikele kommutaatoritevahelistele ja kommutaatori ning serveri vahelistele ühendustele andmekeskustes
• InfiniBand liidestele ja paralleeloptika transiiveritele (nt QSFP), mis nõuavad MPO-lt LC-le breakout’i
• MPO magistraalliinide ja LC harukilpide vaheliseks harundamiseks või otse võrguseadmete LC-portidesse ühendamiseks
• Lühikestele kuni keskmistele 10/40/100 Gbps linkidele, kus on nõutav OM4 jõudlus

Peamised spetsifikatsioonid

• Kaabli pikkus: 2 m
• Kiu tüüp: OM4 multimoodne
• Pistik A: MPO (UPC poleeritud), mitmekiuline

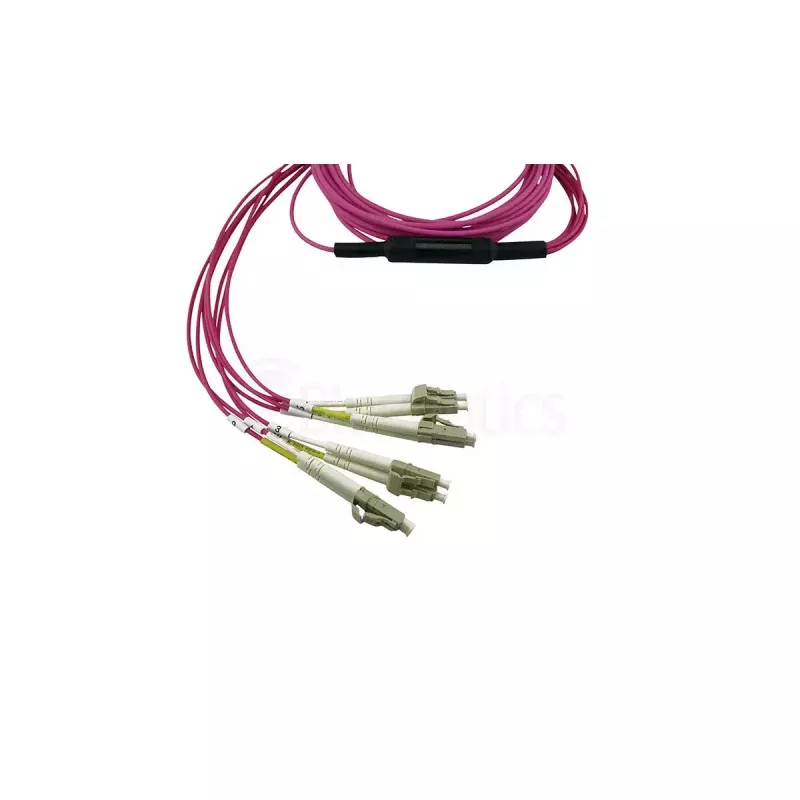

• Pistik B: 4 × LC (UPC poleeritud), dupleks-stiilis pistikud
• Konfiguratsioon: MPO-lt 4x LC-le breakout
• Rakendus: paralleeloptika/InfiniBand ja kiire Etherneti harundamine

Kasutusjuhend

Viige kaabel transiiveri või magistraalliini MPO pordist soovitud harukilbi või seadmeni. Joondage ja sisestage MPO pistik MPO pessa, kuni see klõpsatab, seejärel ühendage iga LC duplekspistik vastavasse LC porti, järgides saatmis-/vastuvõtukaardistamise ja polaarsuse nõudeid. Järgige sobivaid painutusraadiuse tavasid ja kinnitage kaabel haldussalvedes või kaablisidemetega, et vältida pinget. Pärast paigaldamist kontrollige lingi olekut ja valgustaset, et kinnitada õige ühenduvus.

Soovitused

Parima jõudluse saavutamiseks hoidke kinni multikiududele ettenähtud minimaalsest painutusraadiusest, hoidke pistikud puhtad, kasutades enne paaritamist spetsiaalseid kiudude puhastusvahendeid, ning järgige MPO-lt LC-le breakout’i polaarsuse kaardistamise juhiseid. Kasutage OM4-reitinguga harukilpe ja transiiverid, et täielikult ära kasutada kiudude ribalaiuse omadusi.
