Ava sidekapi uks ja kümne sekundi jooksul tead, kuidas selle taga olev võrk on juhitud. Segaste kaablite sein muudab iga rikke arheoloogiliseks kaevanduseks; korrastatud, märgistatud kapp tähendab, et tehnik, kes pole kunagi objektil käinud, suudab iga pordi leida vähem kui minutiga. Erinevus nende kahe pildi vahel on harva eelarve. See on pistikupaneelide strateegia, tagasihoidlik haldusriistade komplekt ja distsipliin järgida korduvat töövoogu.

See juhend hõlmab teenindatava kapi ehitamise täielikku protsessi: pistikupaneelide valimine, kaablihalduskomponentide valimine, paigutuse paberil planeerimine, kaablite korrastamine ja dokumentatsiooni aastate jooksul täpse hoidmine. Samad põhimõtted skaleeruvad 9U kontorikapist 42U jaotuskapini.

Miks struktureeritud kapp end ära tasub

Kaablikaos pole kosmeetiline probleem. Sellel on mõõdetav operatiivkulu, mis ilmneb kolmes kohas. Esiteks, keskmine remondiaeg: kui ühendus katkeb, on kõige aeglasem osa parandusest tavaliselt füüsiline jälgimine ning korrastamata kapis võib see võtta kauem kui parandus ise. Teiseks, muudatuste risk: ühe kaabli väljatõmbamine tihedast puntrast kannab pinge üle naaberkaablitele ning juhuslikud lahtiühendused rutiinsete liigutuste ajal on väikestes võrkudes ühed levinumad ise põhjustatud katkestused. Kolmandaks, termiline jõudlus: lülitite väljalaskeavadele visatuid kimbud tõstavad sisselaske temperatuure ja lühendavad riistvara eluiga.

Iga minut, mis kulub kaablite lahtiharutamisele, on minut, mis lisandub katkestusele. Standardi järgi korrastatud kapis on jälgimine visuaalne, mitte manuaalne, ja keskmine remondiaeg väheneb vastavalt.

On ka äriline aspekt, mida on lihtne tähelepanuta jätta. Dokumenteeritud, korras kapp kandub puhtalt üle auditite, kontorikolimiste ja töötajate vahetumise ajal. Dokumenteerimata kapp muutub vaikselt sõltuvuseks sellest, kes selle ehitas.

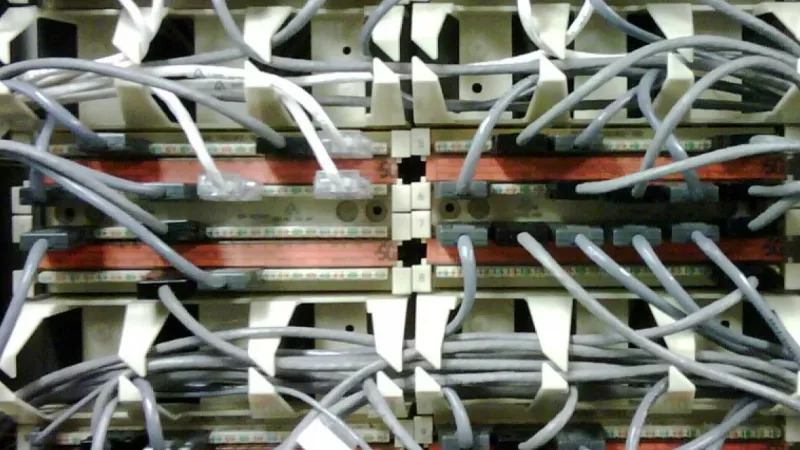

Pistikupaneelide põhitõed

Pistikupaneel on passiivne lõpetusväli: fikseeritud horisontaalkaablid seinapistikupesadest lõpetatakse taga püsivalt ning kõik igapäevased muudatused tehakse ees paigalduskaablitega. See eraldus ongi kogu mõte. Täistuumaga paigalduskaabel pole mõeldud korduvaks painutamiseks, nii et paneel võtab hõõrdumise enda peale ja kaitseb selle taga olevat infrastruktuuri.

Fikseeritud paneelid vs. keyston paneelid

Fikseeritud presspaneelid on ökonoomilised ja kiired lõpetada mahuliselt, mis sobib uutele paigaldustele, kus kõik 24 või 48 porti lähevad korraga kasutusse. Keystone paneelid võtavad vastu üksikuid sissepandavaid mooduleid, mis teeb need paremaks valikuks kappidele, mis kasvavad järk-järgult või segavad meediat: vasest pistikud, fiiberoptilised sidurid ja muud moodulitüübid võivad jagada ühte paneeli. Keystoned muudavad ka ühe ebaõnnestunud pordi kaheminutiliseks moodulivahetuseks selle asemel, et paneeli vahetada.

Varjestatud või varjestamata

Soobi paneel kaablistikuga. Kui horisontaalsed jooksud on varjestatud, peab paneel olema varjestatud ja korralikult kapi maandusega ühendatud, vastasel juhul käitub ekraan antennina, mitte äravooluna. Varjestamata Cat6 kaablistiku korral tüüpilises kontorikeskkonnas piisab UTP paneelist, mida on ka lihtsam õigesti paigaldada.

Porditihedus ja kasvuruum

Klassikaline viga on osta täpselt nii palju porte kui esimesel päeval vaja on. Teise partii horisontaalkaablite lõpetamine kaks aastat hiljem maksab tööjõus palju rohkem kui lisapordid oleksid ette maksnud. Praktiline reegel: planeeri 30–40 protsenti varuporte ja osta paneelid samast perekonnast, et kapp jääks visuaalselt ühtlaseks kasvades.

Kaablihalduse tööriistakomplekt

Paneelid üksi ei tee puhast kappi. Planeeri järgmised komponendid samal ajal paneelidega:

  • Horisontaalsed kaablihaldurid – 1U sõrme-kanali või harjapaneelid, mis paigaldatakse iga lüliti ja paneeli paari vahele, andes igale paigalduskaablile kindla marsruudi oma pordiveergu.
  • Vertikaalsed haldurid või kapi rõngad – kannavad kimbud üles-alla mööda kapi külgi, nii et ükski kaabel ei ristu seadme esikülge diagonaalselt.
  • Takjapaelad – standard paigalduskaablite kimpude sidumiseks, kuna need avanevad sadu kordi kahjustusteta; vaata kaablisidemeid ja takjapaelu oma kimbu läbimõõdule vastavates suurustes.
  • Tühjenduspaneelid ja puurmutrid – sulge kasutamata U-ruumid õhuvoolu kontrollimiseks; hoia varu kapi tarvikuid laos, et ümberkorraldus ei jääks mutri puudumise taha.
  • Sildiprinter ja kaablisildid – kuumakokku- või iselamineeruvad sildid peavad vastu aastaid soojas kapis; pabersildid mitte.

Planeeri paigutus enne kui midagi kappi paned

Joonista esmalt kapi esikülg. Iga tund, mis kulub joonisele, säästab mitu tundi redelil. Põhimuster, millele kogenud paigaldajad jõuavad, on vahelduv võileib: pistikupaneel, horisontaalhaldur, lüliti, horisontaalhaldur, pistikupaneel jne. Iga paneeli port ühendub siis otse ülal või all oleva lüliti pordiga läbi kõrvaloleva halduri ja ükski kaabel ei pea olema pikem kui pool meetrit.

Kaabli pikkuse distsipliin

Pikkus on kõige suurem tegur, mis määrab, kuidas kapp välja näeb ja kuidas seda teenindada saab. Erineva pikkusega 2- ja 3-meetriste kaablite sahtel garanteerib lõtvuse aasad, millel pole kuhugi minna. Mõõda reaalsed vahemaad, mida sinu paigutus tekitab, siis standardiseeri kahe-kolme pikkusega – tavaliselt 0,25, 0,5 ja 1 meeter – ja telli Etherneti paigalduskaablid täpselt nendes suurustes, värvides, mida sinu kodeerimisskeem ette näeb. Peenikesed 28 AWG kaablid on kaalumist väärt tihedates 48 pordiga väljades, kuna need vähendavad kimbu läbimõõtu umbes poole võrra ja parandavad õhuvoolu läbi haldurite.

Värv kui teave

Värvikodeerimine töötab ainult siis, kui seda järgitakse ja dokumenteeritakse. Hoia skeem piisavalt väike, et seda meeles pidada: näiteks sinine kasutajate juurdepääsuportidele, kollane üleslülidele, punane haldusele, valge kõnele. Trüki legend ja kinnita see kapi ukse sisse, sest skeem, mis elab ühe inseneri peas, pole skeem.

Korrastamise töövoog, mis kordub

  • Esimene etapp – tühjenda. Hooldusakna ajal dokumenteeri praegused pordimäärangud, seejärel eemalda kõik paigalduskaablid. Osaline elava puntrast uuesti korrastamine võtab kauem aega kui puhtalt alustamine.
  • Teine etapp – paigalda. Paigalda paneelid, haldurid ja tühjenduspaneelid vastavalt kapi esikülje joonisele enne kui ühtegi kaablit ühendad.
  • Kolmas etapp – ühenda veergude kaupa. Tööta vasakult paremale, juhtides iga kaabli läbi halduri sõrmede, surudes selle lõpuni ja suunates lõtvu vertikaalkanalisse.
  • Neljas etapp – seo kimpudesse. Sulge takjapaelad iga 15–20 sentimeetri järel ühistel marsruutidel. Hõredalt, mitte tihedalt: deformeerunud ümbris muudab paari geomeetriat, millest kategooria hinnang sõltub.
  • Viies etapp – märgista ja pildista. Märgista iga kaabli mõlemad otsad, uuenda pordikaarti ja pildista valmis esiküljed. Fotod saavad aluseks järgmisele auditile.

Õhuvool ja termilised kaalutlused

Lülitid hingavad. Kimbud, mis longuvad üle külgmiste tuulutusavade või tagumiste väljalaskeavade, loovad kuumaid taskuid, millele kaasaegne riistvara vastab valjemate ventilaatorite ja lühema komponentide elueaga. Hoia seadmete esikülg selge, juhi kimbud läbi vertikaalkanalite, mitte üle rööbaste, ja sulge tühjad U-ruumid tühjenduspaneelidega, et kuum väljatõmbeõhk ei saaks tagasi ringelda sisselaskeavadesse. Suletud kappides kontrolli, et ukse perforatsioon pole vertikaalsete kimpude poolt blokeeritud.

Säilitamine aastateks

Kapid ei halvene päevaga; nad halvenevad ühe dokumenteerimata muudatusega korraga. Kolm harjumust hoiavad standardi elus. Tee pordikaart muudatusprotsessi osaks, nii et ükski paigaldus pole legitiimne enne kui see on kirja pandud. Hoia kapi sees väike varu õige pikkusega kaableid ja paelu, sest vale kaabel kasutatakse siis, kui õige on ostutellimuse kaugusel. Ja planeeri iga kvartal 15-minutiline visuaalne audit – võrdle kappi fotodega ja paranda kõrvalekaldeid, kui need on veel väikesed.

Korduma kippuvad küsimused

Kas pistikupaneel peaks asuma lüliti kohal või all?

Mõlemad töötavad; järjepidevus on olulisem kui suund. Vahelduv paneel-haldur-lüliti muster hoiab iga kaabli oma sihtkohast poole meetri raadiuses. Kõrgetes kappides paigutavad paljud paigaldajad paneelid lülititest kõrgemale, nii et raskemad horisontaalkimbud sisenevad tagant ülalt ja ei läbi kunagi seadmete väljalaskeavasid.

Kas nurgaga pistikupaneelid on oma hinda väärt?

Kõrge tihedusega väljades võivad need horisontaalsed haldurid täielikult ära jätta, kuna pordid on suunatud vertikaalkanalite poole ja kaablid langevad loomulikult külgedele. Kuni mõnesaja pordiga kappides on lamedad paneelid 1U halduritega odavamad, lihtsamini märgistatavad ja lihtsamini pildistatavad dokumentatsiooni jaoks, mistõttu need on jätkuvalt vaikimisi valik.

Kui palju lõtku peaks paigalduskaablil olema?

Tegelikult mitte ühtegi peale õrna teeninduspainde. Kui kaabel on õige pikkusega, tagab loomulik kõver haldurisse kogu vajaliku pingevabastuse. Liigne kaabli mähis kuulub varusahtlisse, mitte kappi.

Kas takjapaelad võivad kapi sees plastmassist sidemed asendada?

Jah, ja peaksidki. Plastmassist sidemed on ühekordseks kasutamiseks, neid on lihtne üle pingutada kuni ümbrise deformeerumiseni ja nende mahalõikamine elavas kapis on riskantne. Reserveeri need püsivateks fikseeritud kaablite marsruutideks väljaspool teenindusala ja kasuta takjapaelu kõige jaoks, mida tehnik võib uuesti avada.

Kas ma pean ümberkorraldamisel paneeli tagumist külge uuesti lõpetama?

Ei – just seda paneeli arhitektuur takistabki. Tagumine lõpetus on püsiv infrastruktuur; kogu ümberkorraldamine toimub ees paigalduskaablitega. Kui tagumine lõpetus ebaõnnestub keystone paneelil, vaheta üksik moodul, selle asemel et naabreid segada.

Puhas kapp pole luksusprojekt vaikseks nädalaks; see on kõige odavam kindlustus, mida võrgumeeskond osta saab. Komponentide kulud on tagasihoidlikud, ülaltoodud töövoog mahub tüüpilise kontorikapi puhul ühte hooldusaknasse ja tasuvus saabub esimese rikkega, mis leitakse minutiga tunnise asemel. Standardiseerimiseks mitme saidi vahel on DistriNode laos paneelid, haldurid ja kaablid, mida on vaja ühe tõestatud paigutuse kordamiseks kõikjal.
