Vali vale jahuti ja isegi lipulaevaprotsessorist saab kallis ruumisoojendi, mis käivitab drosseldamise niipea, kui püsiv koormus saabub. Tornõhkjahutite ja all-in-one (AIO) vedelikjahutite vaheline arutelu on kestnud üle kümne aasta, kuid vastus nihkub pidevalt, kui CPU-d muutuvad näljasemaks ja mõlemad tehnoloogiad arenevad. See juhend uurib iga lähenemise inseneritööd, võrdleb tegelikku termilist ja akustilist käitumist ning esitab praktilised valikukriteeriumid süsteemiehitajatele, integraatoritele ja hankemeeskondadele.

Panused on kõrgemad kui viis aastat tagasi. Kaasaegsed lauaarvutiprotsessorid tarbivad kõigis tuumades koormuse all 150 kuni 250 vatti ning nende võimendusalgoritmid muudavad iga vaba kraadi termilist ruumi otse taktsageduseks. Jahutus ei ole enam taustatarvik – see on jõudluskomponent iseeneses ja väärib sama tähelepanu kui CPU, mida see kaitseb.

Kaks teed räniplaadilt ruumiõhku

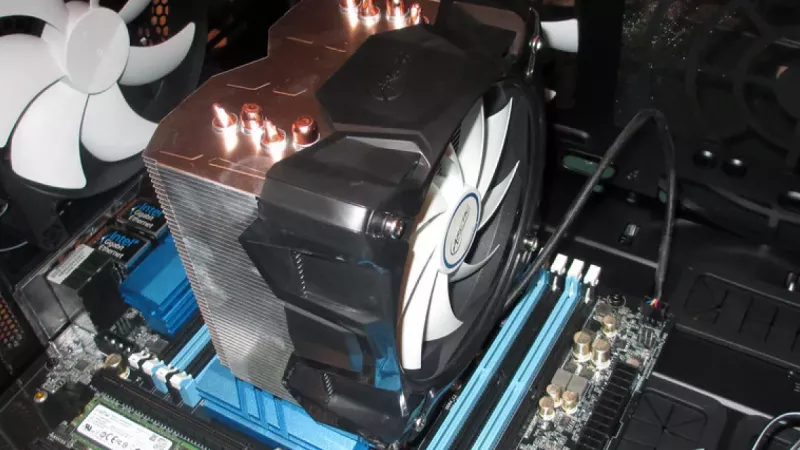

Õhkjahuti liigutab soojust läbi lühikese, täielikult passiivse ahela. Energia lahkub CPU soojuslevijalt läbi termopasta kihi, siseneb nikeldatud vaskplaadile ja kandub ülespoole soojustorude kaudu, milles väike kogus töövedelikku kuumeneb kuumas otsas ja kondenseerub külmas otsas. Alumiiniumist radiaator annab seejärel soojuse edasi ühe või kahe ventilaatori tekitatud õhuvoolule. Ventilaatori kohta on kogu süsteemis täpselt üks liikuv osa — ja mitte midagi muud, mis võiks kuluda.

AIO asendab soojustorud suletud, tehases täidetud pumba silmusega. Mikropliidiga külmplaat asub protsessoril, madalpingeline tsentrifugaalpump surub jahutusvedelikku läbi tugevdatud torude kaugemasse radiaatorisse — pikkusega 120, 240, 280 või 360 mm — kus ventilaatorid soojuse eemaldavad, tavaliselt otse korpusest välja. Otsustav arhitektuuriline eelis on ümberpaigutus: soojusenergia lastakse korpuse piiril, mitte ei ringle emaplaadi kohal, kus see muidu soojendaks pingeregulaatoreid, mälumooduleid ja graafikakaarti.

Kus õhkjahutus ikka võidab

  • Mehaaniline lihtsus. Ilma pumba, jahutusvedeliku ja läbilaskvate torudeta kvaliteetsel tornjahutil puudub kindel eluiga. Vaheta rikkiläinud ventilaator mõne euro eest ja radiaator jätkab veel kümnendaks aastaks teenimist.
  • Rikkeohutu käitumine. Kui ventilaator seiskub, jätkab radiaator olulise osa koormusest passiivselt hajutamist, andes süsteemile aega häire tõstmiseks ja graatsiliseks väljalülitamiseks, selle asemel et mõne sekundiga kokku kukkuda.
  • Kulutõhusus. Euro euro vastu annab keskmise taseme torn rohkem jahutusvõimsust kui algtaseme vedelikjahuti ning tipptaseme topelttornid konkureerivad 240 mm AIO-dega, makstes samas tunduvalt vähem.
  • Vaikne tühikäik. Kui ventilaator on aeglustatud või täielikult peatatud, on õhkjahutusega süsteem praktiliselt kuuldamatu; puudub pump, mis vaikses ruumis taustamüra tekitaks.

Mida pump tegelikult pakub

  • Toores püsiv võimekus. 360 mm radiaator pakub oluliselt rohkem hajutuspinda kui ükski tornjahuti, mis mahub standardsesse korpusesse, mis muutub oluliseks, kui protsessori võimsus ületab 200 vatti.
  • Null kliirensiprobleeme. Pesa peal olev plokk on vaid 45–55 mm kõrge, nii et kõrged mälu jahutusradiaatorid, tihe VRM jahutus ja kitsad korpused ei muutu kunagi probleemiks.
  • Soojuse eemaldamine korpusest. Väljatõmbeventilaatorina paigaldatuna eemaldab radiaator CPU soojuse enne, kui see tõstab sisetemperatuuri, millega kõik teised komponendid peavad elama.
  • Termiline inerts. Mitmesaja grammi jahutusvedelik neelab lühikesi koormuse piike, siludes ventilaatori kiiruse muutusi ja hoides võimenduse sagedusi stabiilsemana pulseerivate koormuste, nagu kompileerimine või video redigeerimine, ajal.

Püsiv koormus: kus kõverad ühtlustuvad

Kümne minuti pikkused testid soosivad vedelikjahutust, kuna jahutusvedelik neelab veel soojust. Käivita renderdamis- või kompileerimistöö terveks tunniks ja pilt stabiliseerub: 220-vatise protsessori korral jääb tipptaseme topelttorn õhkjahuti tavaliselt 4–8 °C piiresse 360 mm AIO-st. See vahe võib lipulaevakiibil olla erinevus täisvõimenduse ja kerge drosseldamise vahel, kuid 65–125 vatisel keskmise taseme CPU-l on see peaaegu ebaoluline – mõlemad lahendused hoiavad räni mugavalt spetsifikatsiooni piires.

Praktiline järeldus tuleneb otse: sobitage jahuti püsiva protsessori võimsusega, mitte protsessorimargi turundustasemega. Tagasihoidlik kiip hiiglasliku radiaatori all ei saa mõõdetavat kasu.

Akustika: pindala määrab müra taseme

Müra on funktsioon sellest, kui tugevalt peavad ventilaatorid hajutatud vati kohta töötama. Kuna suur radiaator jaotab koormust suuremale alale, võivad selle ventilaatorid sama tulemuse saavutamiseks aeglasemalt pöörleda, mistõttu hästi häälestatud 360 mm AIO on tavaliselt kõige vaiksem valik tugeva koormuse all. Tühikäigul pöördub järjestus tagurpidi: pumba undamine, kui nõrk, annab õhkjahutile eelise peaaegu vaiksetes keskkondades, nagu salvestusstuudiod või avatud kontorid. Radiaatori paksus, ribide tihedus ja ventilaatori kvaliteet muudavad neid kõveraid palju rohkem kui kaubamärgid, seega peaksid akustilised eesmärgid olema spetsifikatsioonilehel, mitte järelmõttena.

Usaldusväärsus, eluiga ja rikkerežiimid

Pumbad on tavaliselt hinnatud 50 000–70 000 tunni MTBF-ga ja torude läbilaskvus vähendab jahutusvedeliku mahtu aastate jooksul järk-järgult. Praktikas tuleks suletud silmust käsitleda kui 5–7 aastat kestvat kulumaterjali. Katastroofilised lekked on statistiliselt haruldased ja tipptaseme müüjad pakuvad oma seadmetele garantiid, mis katavad ka kaasnevaid komponentide kahjustusi, kuid risk ei ole null ja seda tuleks igas paigutusplaanis arvesse võtta. Õhkjahutid pööravad riskiprofiili täielikult ümber: ainus kuluartikkel on standardiseeritud ventilaator, mis on vahetatav minutitega ilma radiaatorit eemaldamata.

Järelvalveta või kaugsüsteemide puhul on see asümmeetria oluline. Halvenev ventilaator annab endast märku temperatuuri tõusu ja pöörete alarmide kaudu ammu enne täielikku riket; surev pump võib jõuda funktsionaalsest kriitilisesse paari päevaga, palju väiksema hoiatusega.

Ühilduvuse planeerimine masstootmises

Õhkjahutus nõuab kolme kontrolli: radiaatori kõrgus korpuse spetsifikatsiooni vastu, radiaatori üleulatuvus mälu kõrguse suhtes ja pesa kinnitusriistvara. Vedelikjahutus vahetab need radiaatori kinnituskohtade, torude ulatuse ja voolikute paigalduse vastu. Koostelisti standardiseerimisel kontrollige enne AIO SKU otsustamist, et korpus toetab radiaatori suurust kavandatud asendis. CPU jahutite praeguse valiku kõrvutamine muudab lihtsamaks mudelite valimise, mis sobivad kõigisse tootesarja korpustesse, mitte iga kombinatsiooni eraldi kvalifitseerimisega.

Muutuja, mida kõik unustavad: korpuse õhuvool

Kumbki tehnoloogia laguneb halvasti ventileeritavas korpuses. Õhkjahuti ringleb kuuma õhku, kui sisse- ja väljatõmbeventilaatorid ei loo selget eest-taha teed; AIO radiaator kaotab tõhusust, kui seda toidetakse graafikakaardi eelsoojendatud õhuga. Eelarves kahe või kolme kvaliteetse korpusventilaatori jaoks andmine annab sageli suurema termilise paranemise kui jahuti astme tõstmine, murdosa kuludest.

Tööreegel: alla umbes 120 vatti püsivat protsessori võimsust on keskmise taseme tornjahuti ratsionaalne vaikevalik. 120 ja 200 vati vahel valige kas tipptaseme topelttorn või 240–280 mm AIO vastavalt korpuse sobivusele ja akustilistele eesmärkidele. Üle 200 vati – või lühikestes korpustes, kuhu tornid lihtsalt ei mahu – määrake 360 mm AIO.

Korduma kippuvad küsimused

Kas AIO ületab alati õhkjahutit?

Ei. Tipptaseme topelttorn võrdub regulaarselt 120 ja 240 mm vedelikjahutitega või ületab neid. Järjekindel vedeliku eelis ilmneb alles 280 mm ja rohkem, peamiselt protsessoritel, mis tarbivad üle 150 vatti pikema aja jooksul.

Kui kaua suletud silmus reaalselt kestab?

Planeerige umbes 5–7 aastat. Pumba laagrid kuluvad ja väike protsent jahutusvedelikust väljub igal aastal torude läbilaskvuse tõttu, vähendades järk-järgult võimsust. Enamik kaubamärgiga seadmeid kannab 5-6-aastast garantiid, mis on täpselt selle aknaga kooskõlas.

Kas AIO jahutusvedelikku saab täiendada?

Standardseid suletud seadmeid pole mõeldud kasutaja hoolduseks ja nende avamine tühistab garantii. Käputäis entusiastide mudeleid pakuvad täiteava, kuid laevastiku jaoks tuleks AIO-d käsitleda kui suletud, vahetatavat moodulit, mitte hooldatavat silmust.

Kuhu radiaator paigaldada?

Ülemine väljatõmme on kõige ohutum vaikevalik, kus pump asub madalamal kui radiaatori kõrgeim punkt, nii et õhumull koguneb radiaatorisse, mitte pumba kambrisse. Esiosa sisselask veidi parandab CPU temperatuure, kuid toidab graafikakaarti soojendatud õhuga, seega sobib see kõige paremini CPU-koormuse töödele.

Kas raske tornjahuti on ohutu terviksüsteemis saata?

Kilogramm metalli, mis on pesast välja riputatud, võib transportimisel emaplaadi pragundada. Professionaalsed integraatorid paigaldavad kas transporditoed või vahtplastist toed korpusesse enne saatmist. AIO plokid kaaluvad murdosa sellest, mis on üks põhjus, miks paljud süsteemiehitajad eelistavad neid kokkupandud süsteemide jaoks.
