Sisenedes serveriruumi, elektroonikalaborisse või kauplussali märkad sama piirangut: mitu arvutit, üks operaator, piiratud lauapind. Iga masina varustamine oma ekraani ja sisendseadmega raiskab raha, energiat ja ruutmeetreid. KVM-lüliti — lühend sõnadest klaviatuur, video, hiir — lahendab probleemi riistvara tasandil, suunates ühe perifeeriaseadmete komplekti mitmele hostile ja võimaldades operaatoril alla sekundiga süsteemide vahel vahetada.

See juhend selgitab, kuidas tehnoloogia töötab, millised riistvarakategooriad on olemas, mida enne ostutellimuse esitamist kontrollida ja kuidas vältida klassikalisi paigaldusvigu, mis lõppevad virvendavate ekraanide ja reageerimatute hiirtega.

Põhiprintsiip: üks konsool, mitu hosti

KVM-lüliti asub perifeeriaseadmete ja arvutite vahel. Konsooli poolel ühendatakse klaviatuur, osutusseade ja üks või mitu kuvarit; hosti poolel on nummerdatud pordid, millest igaüks on ühendatud erineva masinaga. Esipaneeli nupu vajutamine, kiirklahvide kombinatsioon või haldustarkvara käsk ütleb seadmele, milline host praegu konsooli kasutab. Kõik ühendatud arvutid töötavad edasi, sõltumata sellest, milline on valitud — vahetamine muudab seda, mida näed ja juhid, mitte seda, mis taustal täidetakse.

Kaasaegsed seadmed on palju keerukamad kui varasemate aastakümnete mehaanilised pöördkastid. Need emuleerivad seadmeid kõigi hostide suunas korraga, nii et operatsioonisüsteem ei märkagi, et tema klaviatuur on just üle antud naabermasinale.

Kaks tehnoloogiat, mis teevad vahetamise sujuvaks

EDID-emulatsioon videoteel

Kui kuvar ühendatakse lahti, reageerib operatsioonisüsteem kohe: see paigutab aknad ümber, langetab eraldusvõime või viib rakendused teisele ekraanile. Kvaliteetsed lülitid takistavad seda, salvestades monitori EDID-ploki — andmestruktuuri, mis kirjeldab toetatud eraldusvõimeid ja ajastusi — ja esitades seda pidevalt kõigile hostidele. Iga arvuti usub, et ekraan pole kunagi lahkunud, nii et töölaud jääb täpselt selliseks, nagu paigutatud. Andmelehtedel esineb see funktsioon nimede all nagu EDID-emulatsioon, dünaamiline seadmete kaardistamine või kummitusekraani vältimine; ükskõik milline nimetus, käsitle seda professionaalseks kasutamiseks kohustuslikuna.

USB-seadmete emulatsioon sisendteel

Sama loogika kehtib sisendriistvara kohta. Ilma emulatsioonita käivitab iga vahetus USB-tuvastustsükli, lisades kaks kuni viis sekundit enne, kui klahvivajutused registreeritakse. Spetsiaalsete emulatsioonikontrolleritega seadmed hoiavad virtuaalset klaviatuuri ja hiirt püsivalt iga hosti küljes, lühendades ülemineku millisekunditele. Inseneridele, kes hüppavad süsteemide vahel kümneid kordi tunnis, parandab see üks näitaja igapäevast kogemust rohkem kui ükski teine andmelehe rida.

Riistvarakategooriad ühe pilguga

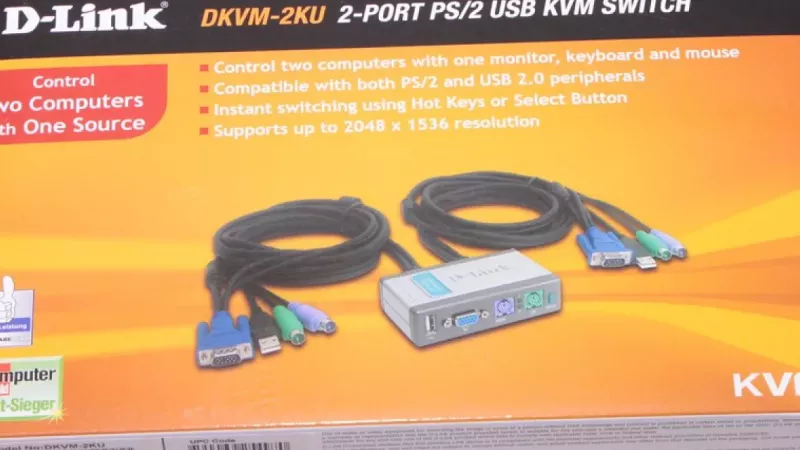

Lauaarvuti lülitid 2–4 pordiga

Kompaktsed korpused, mis on mõeldud ühele tööjaamale, mis juhib mõnda masinat — arendus-PC koos ehitusserveriga või ettevõtte sülearvuti koos isikliku lauaarvutiga. Tavaliselt toetavad need HDMI-d või DisplayPorti, sisaldavad täiendavat USB-hub pordi mälupulkadele, edastavad heli kõlaritesse ja saavad toite USB-st või väikesest adapterist.

Riiulis lülitid 8–32 pordiga

Mõeldud 19-tollistesse seadmetekappidesse, need 1U seadmed koondavad terveid serveririiuleid ühele konsoolsahtlile. Paljud aktsepteerivad modulaarseid liidesekaableid, nii et erinevad seadmed — mõned hostid VGA-ga, teised HDMI või DisplayPortiga — mahuvad ühte korpusesse ilma adapterite segadikuta. Kaskaadimine võimaldab mitut seadet jadana ühendada, skaleerides kuni sadade hostideni, mida juhitakse ühest kohast.

KVM üle IP

Võimekaim klass digitaliseerib konsoolisignaali ja edastab seda võrgu kaudu. Administraator teises hoones — või teises riigis — saab BIOSi tasemel juurdepääsu: külmunud hosti taaskäivitamine, püsivara seadistusse sisenemine, kaug-ISO pildi monteerimine ja operatsioonisüsteemi uuesti installimine. Erinevalt tarkvaralistest kaugtöölaua tööriistadest töötab IP KVM ka siis, kui hosti operatsioonisüsteem on kokku jooksnud, kuna püüdmine toimub video väljundil, mitte OS-i sees.

Video ribalaius: alahinnatud näitaja

Video on kõige nõudlikum signaal, mida lüliti kannab, ja ribalaiuse piirid eraldavad soodsad seadmed professionaalsetest. Sobita lüliti põlvkond tegelikult kasutatava kuvari võimekusega:

  • 1920×1080 60 Hz — toime tuleb praktiliselt iga kaasaegne mudel; HDMI 1.4 ribalaius on piisav.
  • 3840×2160 60 Hz — nõuab HDMI 2.0 või DisplayPort 1.2 kogu ahelas, sealhulgas igas kaabliosas.
  • 4K 120–144 Hz või kahekordsed 4K kuvad — nõuab DisplayPort 1.4 või HDMI 2.1; ainult tipptasemel lülitid vastavad, seega loe spetsifikaatiooni rida-realt.

Ahel on nii tugev kui selle nõrgim lüli: sertifitseeritud lüliti, mida toidetakse vananenud kaabliga, võib ikkagi pidada läbirääkimisi 30 Hz juures. Paigutuse eelarvestamisel eralda vahendid tõestatud USB-kaablitele ja adapteritele, mis on mõeldud soovitud ribalaiuse jaoks.

Ostunimekiri ostjatele

  • Portide arv varuga. Seadmete park kasvab. Kui täna on vaja juhtida nelja masinat, maksab kaheksa pordiga korpus vähe lisakulu ja väldib enneaegset väljavahetamist.
  • Ühenduste inventuur. Enne tellimist loetle kõigi hostide väljundid ja konsooli sisendid; üks tähelepanuta jäänud DVI-port võib rikkuda muidu puhta paigalduse.
  • Emulatsioon mõlemal teel. Nõua EDID ja USB emulatsiooni koos — üks ilma teiseta põhjustab ikkagi akende ümberpaigutust või sisendi viivitusi.
  • Kiirklahvide paindlikkus. Vaikimisi kombinatsioonid võivad kokku põrkuda arenduskeskkondade või ligipääsetavuse tööriistadega; lüliti koos ümberprogrammeeritavate kiirklahvidega väldib seda.
  • Väline toitevalik. Siiniga toidetavad seadmed võivad pinget kaotada, kui mitu perifeeriaseadet korraga voolu tarbivad; spetsiaalne adapter stabiliseerib töö.
  • Perifeeriaseadmete ühilduvus. Suure päringusagedusega, programmeeritavate makrode või sisseehitatud jaoturitega klaviatuurid ajavad mõnikord segadusse odavamad emulatsioonikiibid. Paari lüliti tõestatud perifeeriaseadmete ja sisendseadmetega ning kontrolli enne kasutuselevõttu müüja ühilduvusnimekirju.

Reegel, mis on hankemeeskondi hästi teeninud: vali lüliti selle monitori järgi, mida ootad kolme aasta pärast, mitte selle, mis täna laual on. Kuvaristandardid arenevad kiiremini kui lülitusriistvara vahetatakse, ja alaspetsifitseeritud seadmest saab pudelikael muidu võimeka paigalduse jaoks.

Paigaldusmärkmed IT-meeskondadele

Sildista iga kaabli mõlemad otsad enne riiulisse panekut; lüliti koondab ühendused ja märgistamata juhtmed muudavad esimese hooldustöö arheoloogiaks. Hoidke video- ja USB-ühendused alla viie meetri, välja arvatud juhul, kui tootja on selgesõnaliselt kinnitanud pikemaid vahemaid, või sisestage vajadusel aktiivpikendused.

Testi valitud kiirklahvide kombinatsiooni selle tarkvara suhtes, mida teie meeskonnad juba kasutavad — kauplemisplatvormid, integreeritud arenduskeskkonnad ja ekraanilugejad kõik registreerivad globaalseid otseteid, ning kokkupõrked ilmnevad kõige ebasobivamal hetkel. DistriNode'i toetatud projektides on enamik teatatud lülitusvigadest tingitud kaablitest või kiirklahvide konfliktidest, mitte riistvarast endast, mis teeb ühetunnise proovisõidu pingil kõige odavamaks kindlustuseks.

Korduma kippuvad küsimused

Kas KVM-lüliti lisab märgatavat sisendi viivitust?

Riistvaralülitus toimib mikrosekundites ja on tajumatu isegi konkurentsivõimelises mängimises või kauplemises. Ainult KVM-over-IP toob kaasa mõõdetava latentsuse, kuna konsool liigub üle võrgu; kohalike laua- ja riiuliseadmete puhul pole viivitus probleem.

Kas üks lüliti saab juhtida kahte monitori arvuti kohta?

Jah. Kahe ekraaniga mudelid kannavad kahte sõltumatut videoteed igale hostile. Igal ühendatud arvutil peab olema kaks video väljundit ja mõlemad kaablid peavad vastama sihteraldusvõime ribalaiusele, kuid lülitus ise on endiselt üks nupuvajutus.

Miks jääb ekraan pärast lülitust mõneks sekundiks mustaks?

Tühimik tähendab, et videolink uuesti läbiräägitakse algusest — tavaliselt märk sellest, et seadmel puudub EDID-emulatsioon või et HDCP-käepigistus taaskäivitub. Korraliku emulatsiooniga lülitid vähendavad ülemineku lühikeseks virvenduseks.

Kas KVM-lüliti töötab sülearvutiga, millel on ainult USB-C?

Jah, kas USB-C–HDMI või DisplayPort adapteri kaudu koos eraldi USB-andmeühendusega või elegantsemalt lülitiga, millel on natiivsed USB-C hostipordid, mis edastavad videot ja andmeid ühe kaabli kaudu. Enne ostmist veendu, et sülearvuti port toetab DisplayPort Alt Mode'i.

Kuidas erineb KVM-lüliti tavalisest HDMI-lülitist?

HDMI-lüliti edastab ainult videot ja tavaliselt vastupidises suunas — mitu allikat ühte kuvarisse, ilma sisendseadmeteta. KVM-lüliti liigutab klaviatuuri ja hiirt koos pildiga, mis just teebki võimalikuks mitme arvuti juhtimise ühest kohast.
