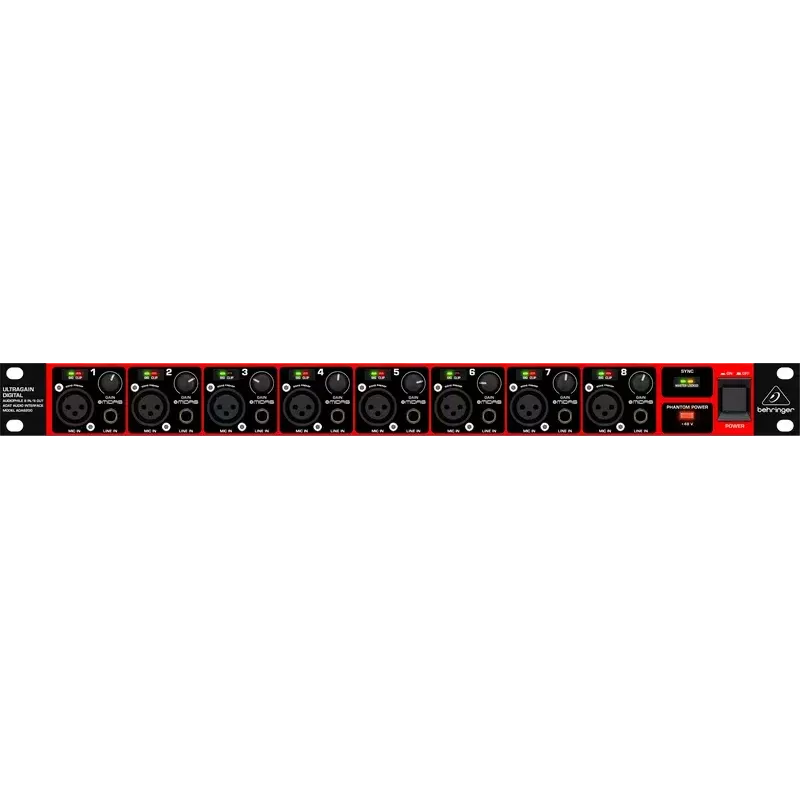

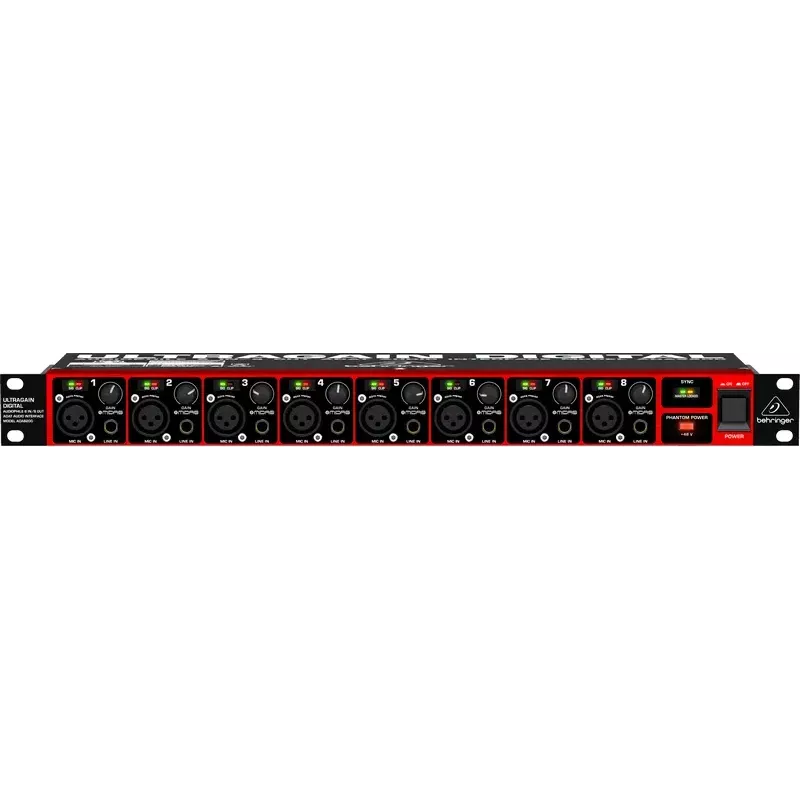

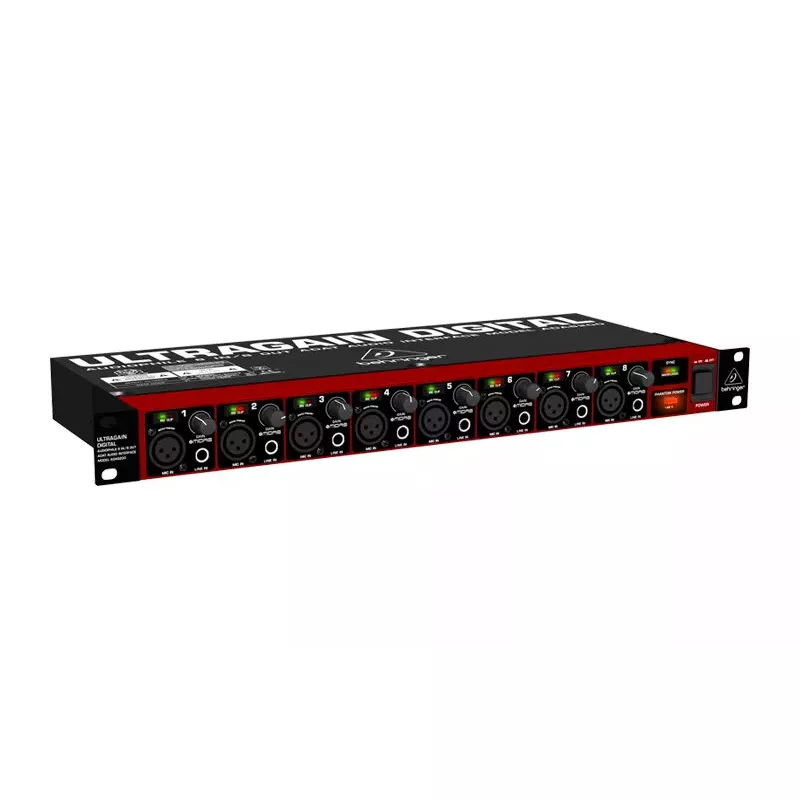

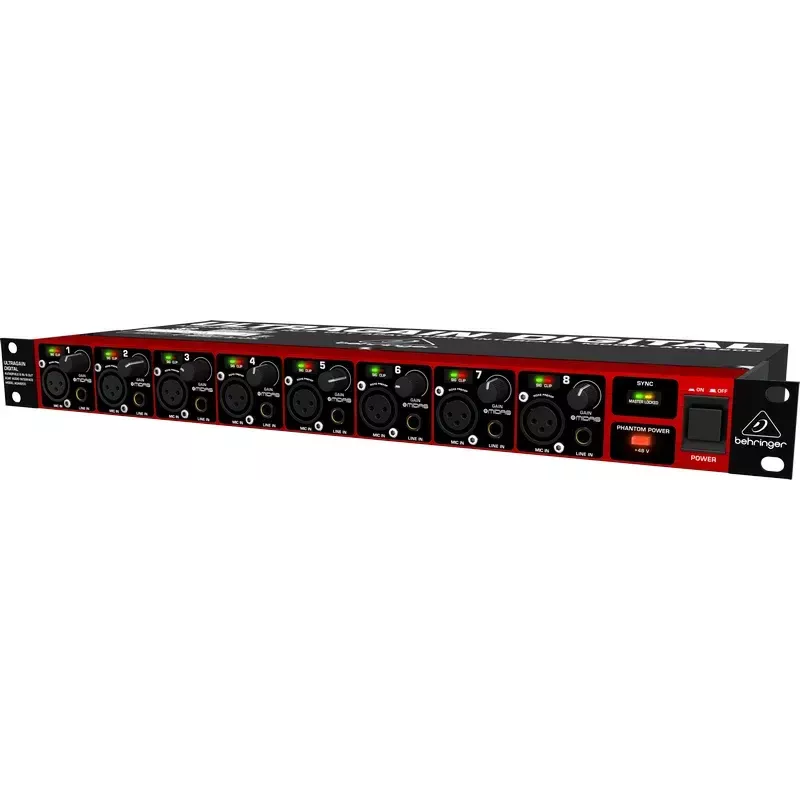

Behringer ULTRAGAIN DIGITAL ADA8200 8-kanaliline AD/DA-muundur, 24-bit/48 kHz, XLR I/O, rack'ile paigaldatav

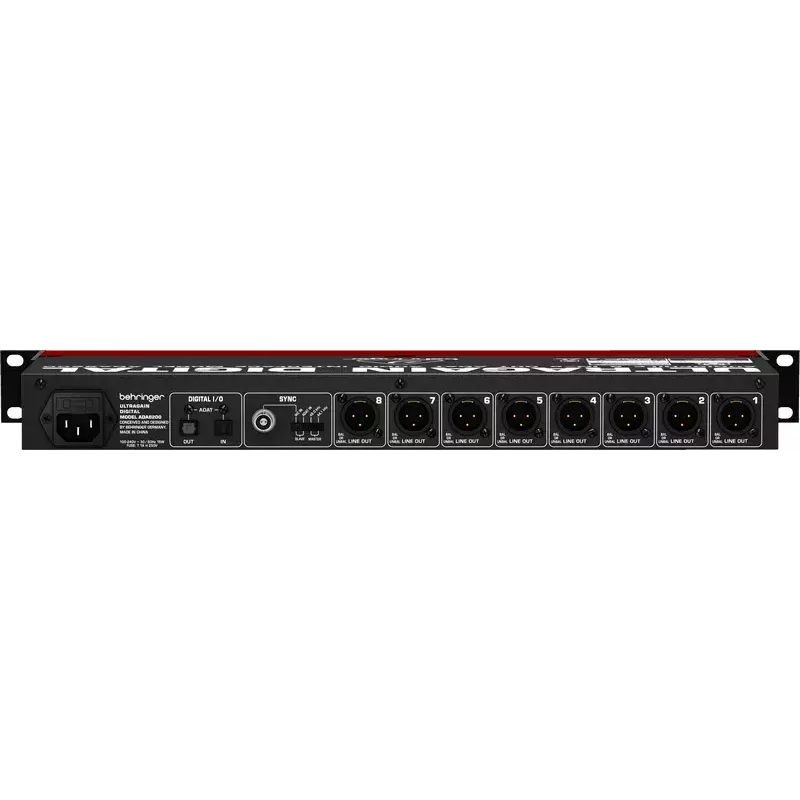

Behringer ULTRAGAIN DIGITAL ADA8200 on 8-kanaliline AD/DA-muundur ja mikrofoni eelvõimendi, mis on mõeldud mitmerajaliste digitaalsete signaalide teisendamiseks analoogsignaalideks ja vastupidi. See mahub ühte rack-ühikusse ning kasutab MIDASe projekteeritud mikrofoni eelvõimendeid koos Cirrus Logici referentsklassi A/D- ja D/A-muunduritega, et pakkuda 24-bitist eraldusvõimet 44,1 kHz või 48 kHz diskreetimissagedusel ja mõõdetud sagedusvastust kuni 24 kHz (48 kHz diskreetimissagedusel). Ühendused hõlmavad balansseeritud XLR- ja 1/4" TRS-sisendeid, balansseerimata 1/4" TS-sisendeid, tagapaneeli XLR-väljundeid ning ADAT-optilist I/O-d, mis toetab kuni 8 kanalit.

Eelised

ADA8200 pakub professionaalse kvaliteediga signaalimuundust madala moonutusega ja tõhusat eelvõimendust kompaktses, ühe rack-ühiku formaadis. Täiustatud Cirrus Logici muundurid ja MIDASe projekteeritud mikrofoni eelvõimendid parandavad dünaamilist ulatust ja selgust võrreldes varasemate mudelitega. Selle ADAT I/O võimaldab sujuvat integreerimist digitaalsete salvestite, liideste ja mikserpultidega, samas kui balansseeritud ja balansseerimata analoog-I/O pakub paindlikke ühendusvõimalusi.

Sobilik kasutamiseks

• ADAT-varustusega heliliideste või mikserite laiendamiseks kaheksa täiendava analoogkanaliga
• Salvestusstuudiotele ja live-helisüsteemidele, mis vajavad usaldusväärset AD/DA-muundust
• Mitmerajalise salvestuse jaoks väliste eelvõimendite ja digitaalse marsruutimisega

Peamised tehnilised andmed

• Kanalid: 8 analoogkanalit
• Eraldusvõime: 24-bitine
• Diskreetimissagedused: 44,1 / 48 kHz
• Sagedusvahemik: 10 Hz – 24 kHz (48 kHz diskreetimisel)
• THD: 0,008% (tootja andmed)
• Maksimaalne sisendtase: 48 V (toote andmed)
• Analoogpistikud: XLR (balansseeritud), 1/4" TRS (balansseeritud), 1/4" TS (balansseerimata)
• Digitaal I/O: ADAT (TOSLINK) optiline, kuni 8 kanalit
• Rack-paigaldus: Jah; Kaal: 2,1 kg

Kasutusjuhend

Ühendage ADA8200 oma ADAT-varustusega liidese või mikseriga TOSLINK-optilise kaabli abil, et edastada digitaalselt kuni kaheksa kanalit. Analoogsalvestuse jaoks ühendage mikrofonid või liiniallikad MIDASe projekteeritud mikrofoni eelvõimenditesse, kasutades vastavalt XLR- või TRS/TS-sisendeid, seadistage seadme kellarežiim oma süsteemiga vastavusse (sisemine või väline) ja suunake väljundid tagapaneeli XLR-pistikutelt salvestisse, liidesesse või mikserpulti. Reguleerige eelvõimenduse võimendust ja jälgimistasemeid esipaneeli juhtnuppudega.

Soovitused

ADAT-seadmetega integreerimisel tagage ühtne, stabiilne sõnakella allikas. Vältige teadaolevaid ühilduvusprobleeme teatud MOTU 2408 seadistustega: ärge kasutage MOTU 2408 PCI-režiimis MOTU PCI-424 kaardi kaudu, kui ADA8200 on seadistatud SYNC = SLAVE (orjarežiimis) ja saab kella MOTU 2408-lt ning ADA8200 optiline väljund on ühendatud MOTU ADAT-sisendisse.
