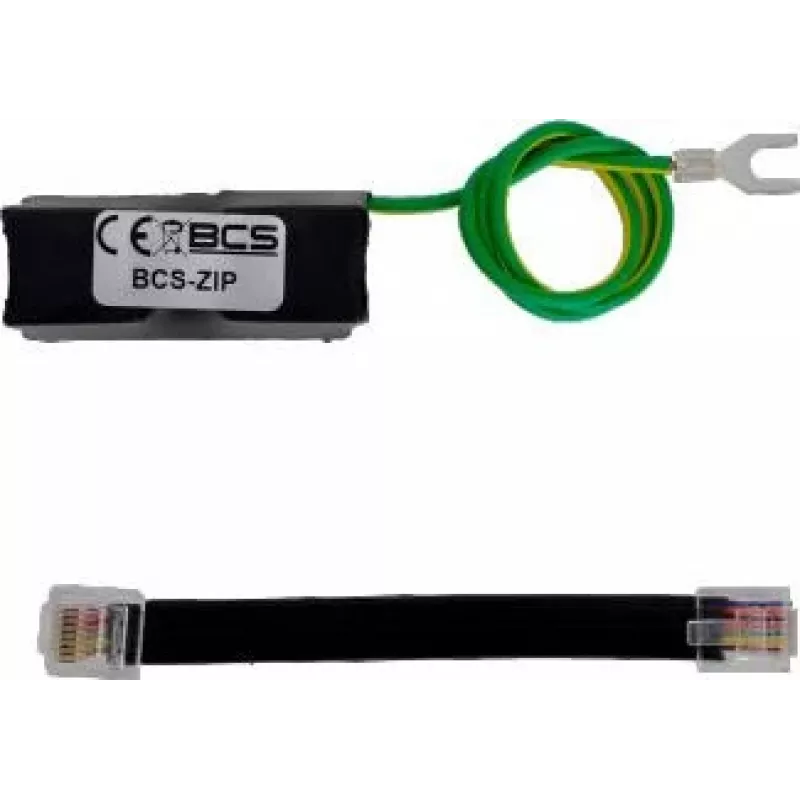

BCS-ZIP Etherneti liigpingekaitse PoE ja Gigabit LAN jaoks – kuni 90W, 2 kA, alumiiniumkorpus

Reaktsiooniajaga alla 1 nanosekundi peatab BCS-ZIP Etherneti liigpingekaitse hävitavad pingepiigid enne, kui need jõuavad teie võrguseadmeteni. See kaitseb Gigabit Etherneti ja Power over Ethernet (PoE) liine kuni 90W, muutes selle hädavajalikuks pääsupunktide, IP-kaamerate ja muude toiteallikaga seadmete kaitsmiseks keerulistes elektrilistes keskkondades.

Ülevaade

BCS-ZIP on andmeliini liigpingekaitse, mis on mõeldud 10/100/1000 Mbps Etherneti võrkudele. See ühendatakse kahe RJ-45 pordi kaudu (sisend ja väljund) ning kaitseb kõiki nelja keerdpaari, kasutades gaaslahendustorusid (GDT) ja transientpinge summutavaid (TVS) dioode. Alumiiniumkorpus tagab vastupidavuse ja tõhusa soojuse hajutamise, samas kui kruviklemmiga maandus tagab kindla ühenduse maandusega.

Mis paistab silma

• Kõigi 8 juhtme (4 paari) Etherneti kaablite igakülgne kaitse.
• Ühilduv IEEE 802.3af/at/bt PoE standarditega, toetades võimsust kuni 90W.
• Ülikiire reaktsiooniaeg <1 ns vähendab riski ühendatud seadmetele.
• Madal sisestuskadu (<0,3 dB) tagab signaali terviklikkuse kiireks andmeedastuseks.
• Seinale kinnitatav inline disain lihtsustab paigaldust serveriruumides, kontorites või koduvõrkudes.

Tehnilised üksikasjad

• Kaitse tüüp: Ethernet (LAN), Power over Ethernet (PoE)
• Andmeedastuskiiruse tugi: 10/100/1000 Mbps (Gigabit Ethernet)
• PoE standardi ühilduvus: IEEE 802.3af/at/bt (kuni 90W)
• Kaitstud liinide arv: 8 juhet (4 paari)
• Pistikud: 2x RJ-45 (sisend/väljund)
• Nimilahendusvool (In): 1 kA (8/20 µs)
• Maksimaalne lahendusvool (Imax): 2 kA (8/20 µs)
• Pingekaitse tase (Up) - andmeliinid (L-L): < 10 V (1 kV/µs)
• Pingekaitse tase (Up) - andmeliinid (L-G): < 600 V (1 kV/µs)
• Pingekaitse tase (Up) - PoE liinid (L-L): < 60 V (1 kV/µs)
• Pingekaitse tase (Up) - PoE liinid (L-G): < 600 V (1 kV/µs)
• Reaktsiooniaeg: < 1 ns
• Sisestuskadu: < 0,3 dB (100 MHz juures)
• Tagasikadu: > 15 dB (100 MHz juures)
• Impedants: 100 oomi
• Maandusmeetod: kruviklemm
• Korpuse materjal: alumiinium
• Töötemperatuur: -25°C kuni +55°C
• Paigaldusviis: inline / seinale kinnitatav
• Kaitsmeelemendid: GDT (gaaslahendustoru), TVS (transientpinge summutav) dioodid

Meie hinnang

BCS-ZIP on robustne ja suure jõudlusega liigpingekaitse, mis pakub igakülgset kaitset nii andme- kui ka toiteliinidele Etherneti võrkudes. Selle ülikiire reaktsioon ja madal sisestuskadu muudavad selle suurepäraseks valikuks kriitiliste PoE-seadmete kaitsmiseks.
