Axis A9910 Valge Korpuse värv Valge Nimisisendpinge 12 24 V

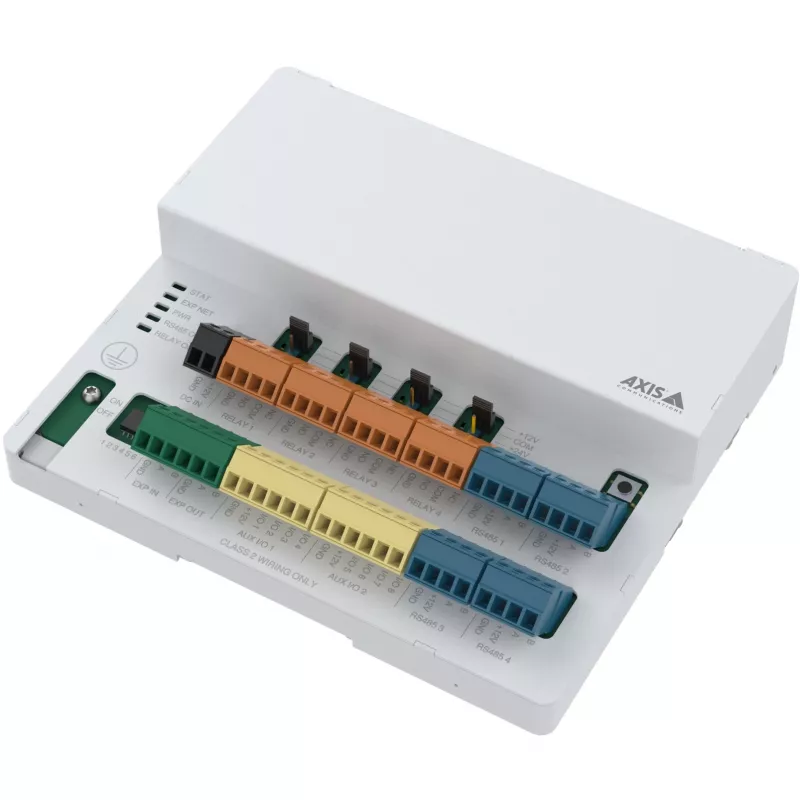

AXIS A9910 Valge on I/O laiendusmoodul, mis on loodud selleks, et suurendada süsteemi paindlikkust valve- ja turvapaigaldistes. Nimisisendpingega 12–24 V ja töötemperatuurivahemikuga -40 kuni 55 °C sobib seade erinevatesse keskkondadesse. Kasutades mitmepunktiedastuse tehnoloogiat, ühendub moodul AXIS A9210 seadmega ning võimaldab sisendite, väljundite ja releede laiendamist, ilma et oleks vaja täiendavat võrgukaabeldust.

Eelised

Moodul toetab kuni 16 laiendusüksuse ühendamist ühe AXIS A9210-ga, võimaldades kuni 128 I/O-d ja 64 releed ühe PoE-ühenduse kaudu. See vähendab paigalduskulusid ja keerukust, kõrvaldades vajaduse täiendavate võrgukaablite järele. Sisseehitatud Modbus-anduripordid võimaldavad keskkonnaandurite (nt temperatuuri- ja niiskusandurite) lihtsat integreerimist. Valge korpus ja töökindel disain tagavad usaldusväärse töö laias temperatuurivahemikus.

Sobib

• I/O võimekuse laiendamiseks valve- ja turvasüsteemides
• Keskkonnaandurite (temperatuur, niiskus) integreerimiseks Modbus'i kaudu
• Paigaldistesse, kus on vaja kaabelduse minimeerimist ja kulutõhusust

Peamised tehnilised andmed

• Tootja: AXIS
• Mudel: A9910
• MPN: 02862-001
• Korpuse värv: Valge
• Nimisisendpinge: 12–24 V
• Töötemperatuur: -40 kuni 55 °C
• I/O pordid: 8 I/O koos järelevalvega sisenditega
• Releed: 4 C-tüüpi releed (märg või kuiv)
• Modbus-anduripordid: 4
• Laiendatav mitmepunktiedastuse kaudu: kuni 16 moodulit AXIS A9210 kohta (kuni 128 I/O-d ja 64 releed ühe IP-ühendusega)

Kasutamine

Ühendage AXIS A9910 Valge AXIS A9210 seadmega, kasutades toetatud mitmepunktiedastusega PoE-ühendust. Mitu A9910 moodulit saab ahelasse ühendada – kuni 16 üksust –, et suurendada I/O ja releede koguvõimekust, kasutades samal ajal ühte võrgu-/PoE-ühendust. Kinnitage vajalikud andurid Modbus-anduriportidesse keskkonnaseire jaoks ning ühendage sisendid/väljundid ja releed vastavalt oma süsteemi disainile ja kohalikele elektripaigaldise eeskirjadele. Veenduge, et nimisisendpinge jääb vahemikku 12–24 V ning paigaldage seade keskkonda, mis jääb kindlaksmääratud temperatuurivahemikku.

Soovitused

Kulutõhusate paigaldiste jaoks planeerige moodulite paigutus nii, et minimeerida kaablite pikkust, ja kasutage mitmepunktiedastuse võimekust võrgupunktide arvu vähendamiseks. Kontrollige ühilduvust AXIS A9210-ga ning järgige Modbus-andurite ja releeahelate ühendamisel AXIS-e juhtmestiku ja paigaldusjuhiseid.
