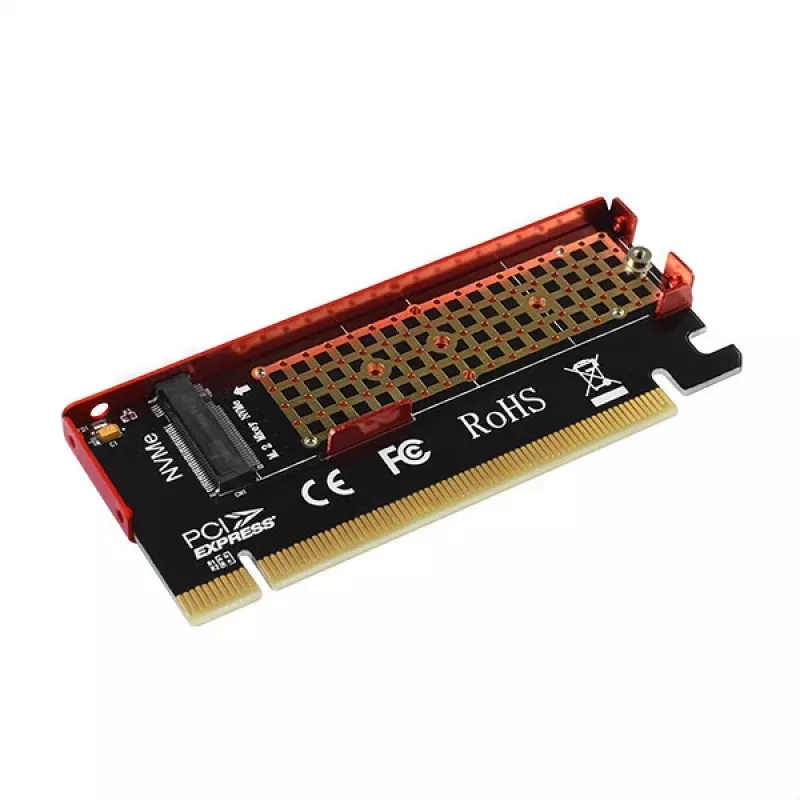

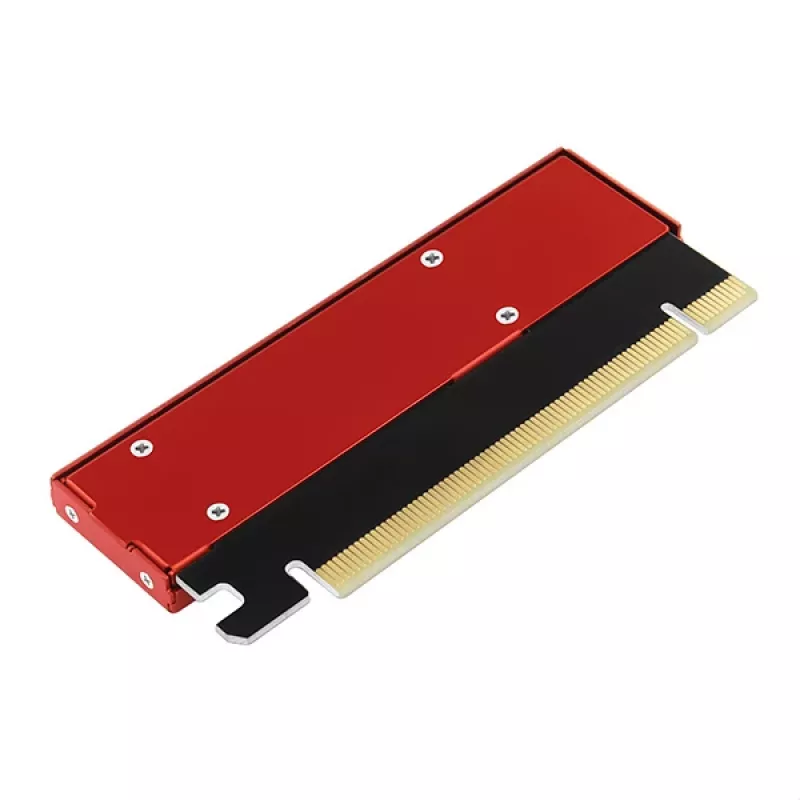

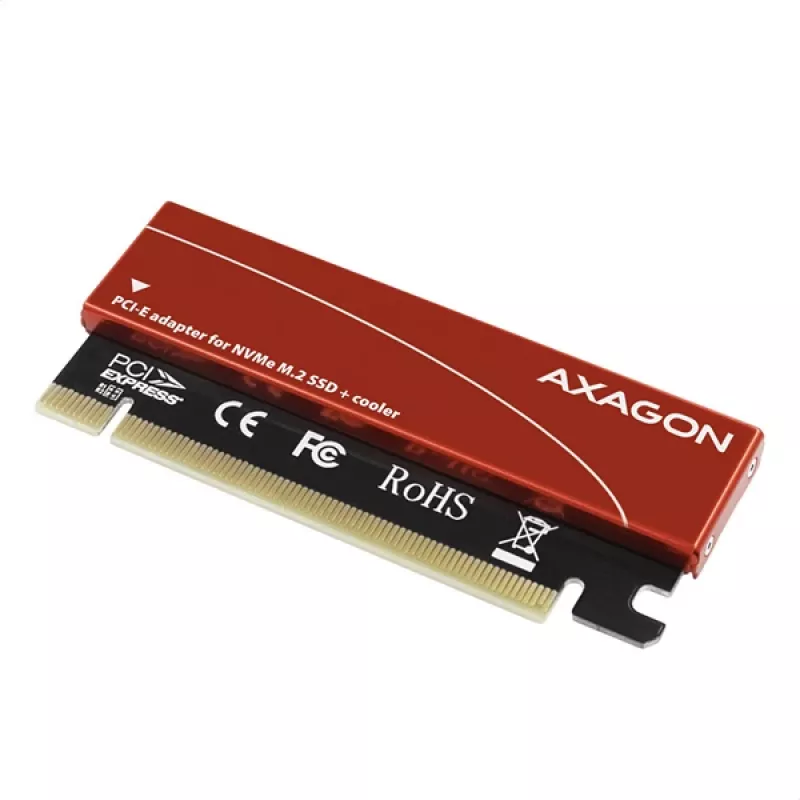

Axagon PCEM2-S PCIe x16 - M.2 NVMe M-võtme pesa adapter, passiivse alumiiniumist jahutusradiaatoriga

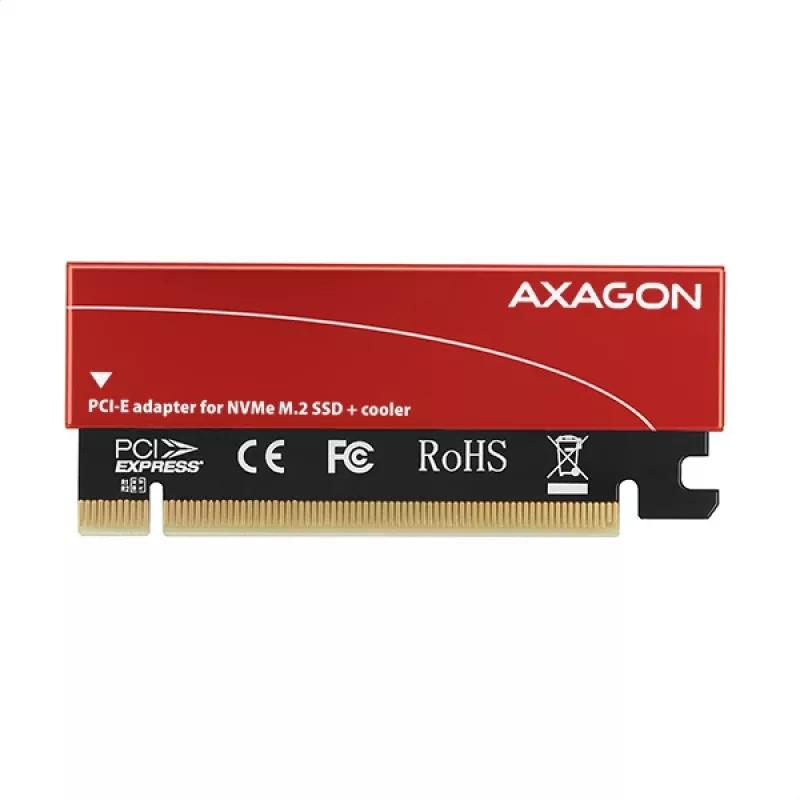

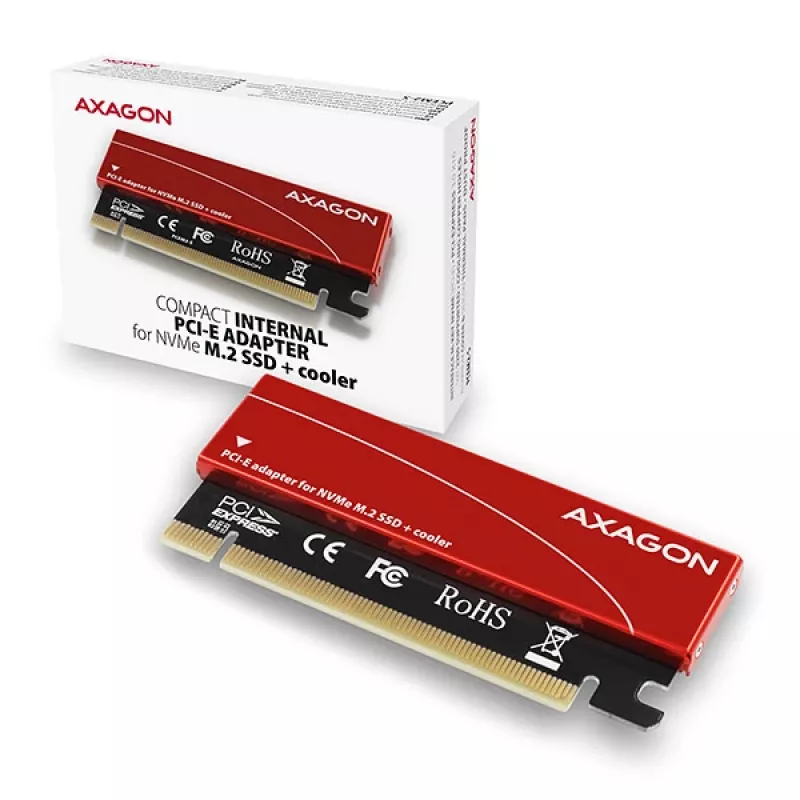

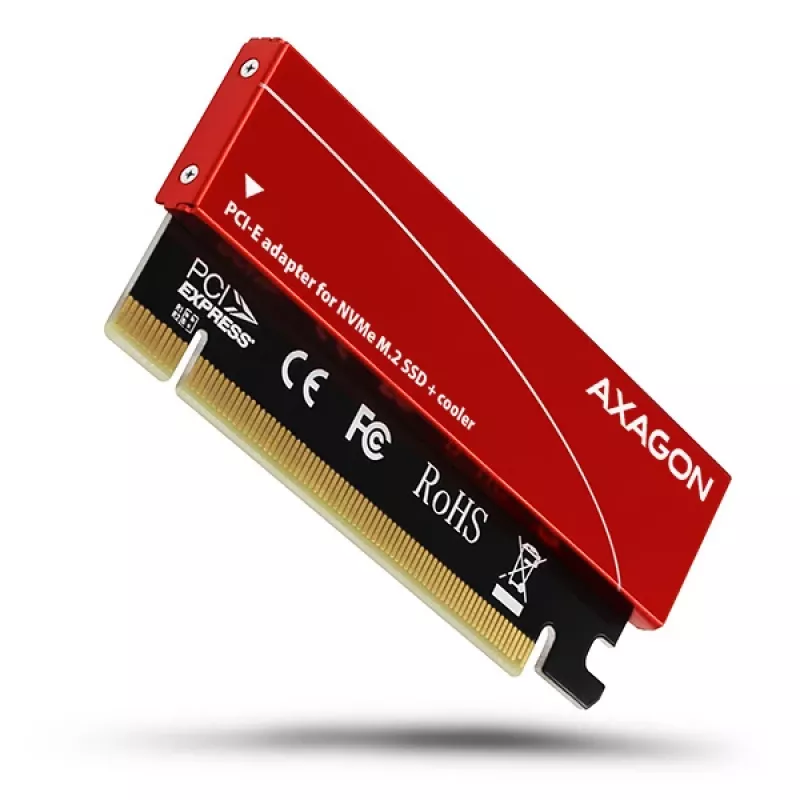

Axagon PCEM2-S sisemine adapter võimaldab paigaldada M.2 NVMe (PCI‑Express) SSD lauaarvutisse PCI‑Express pessa. See on kompaktne madalprofiiliga kaart passiivse alumiiniumjahutusega, mis on mõeldud süsteemidele, millel puudub sisseehitatud M.2 pesa ning mis toetab ühe- ja kahepoolseid M.2 SSD-sid suurusega kuni 22x80 mm (2280).

Eelised

Adapter toetab PCI‑Express 3.0 x4 ribalaiust (kuni 8 GB/s kahesuunaline), „plug‑and‑play“ tööd ja opsüsteemi käivitamist paigaldatud NVMe draivilt ilma lisadraiveriteta. Alumiiniumkate, plaaditud tuulutusavad ja kaasasolevad soojusjuhtivad padjad parandavad soojuse hajumist, tagades SSD stabiilse jõudluse. Välist toiteallikat pole vaja – kaarti toidetakse otse PCIe pesast.

Sobib

• Lauaarvuti uuendamiseks, millel puudub M.2 pesa
• Kiire NVMe salvestusruumi lisamiseks vanematele PCIe pesadega emaplaatidele
• Kompaktsete või madalprofiiliga arvutite jaoks, kus ruumi on vähe

Peamised tehnilised andmed

• Siiniliides: PCI‑Express 3.0 (tagasiühilduv PCIe 1.0a/1.1/2.0/2.1-ga), 4 rada (x4)
• Maksimaalne ribalaius: kuni 8 GB/s (kahesuunaline) PCIe 3.0 x4 korral
• Väljund: NGFF 75‑kontaktiline M‑võtme pesa NVMe (PCI‑Express) M.2 SSD‑dele
• Toetatud M.2 suurused: 2230 / 2242 / 2260 / 2280 (ühe- ja kahepoolsed)

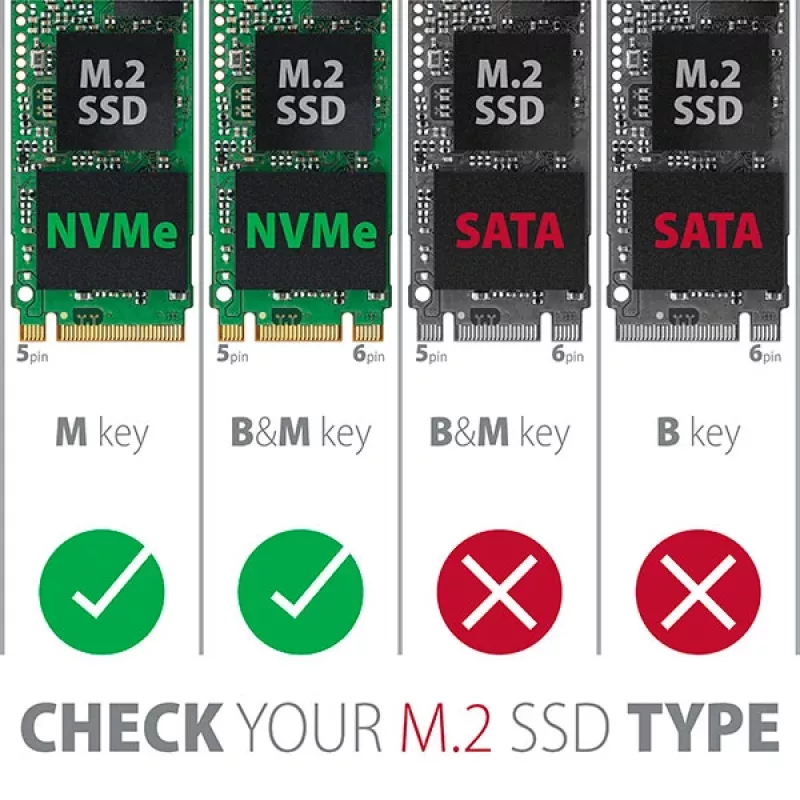

• Toetatud võtmed: M‑võtme ja B+M‑võtme NVMe draivid (mahupiiranguta)

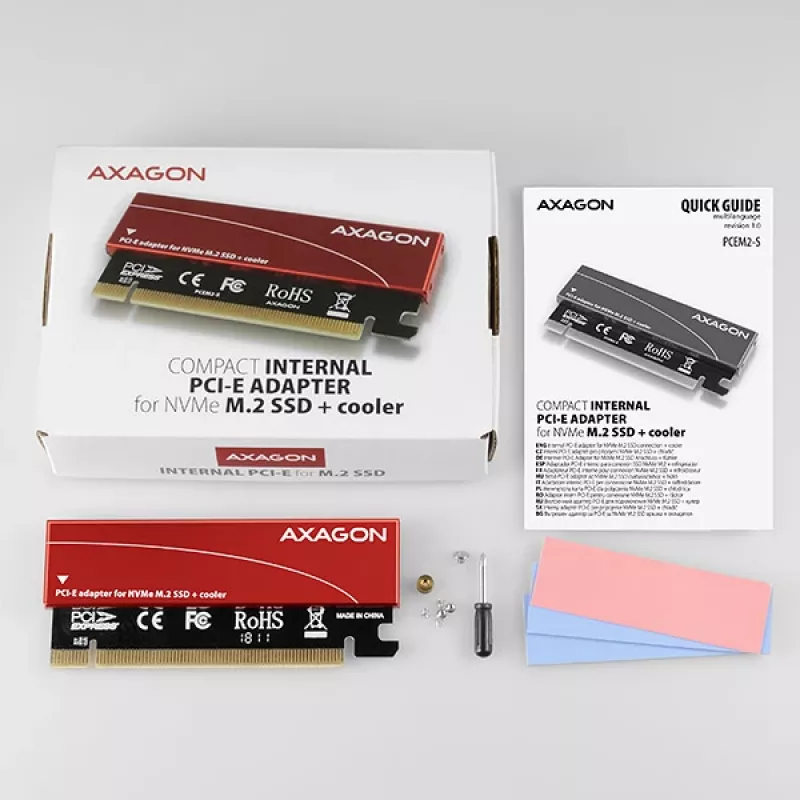

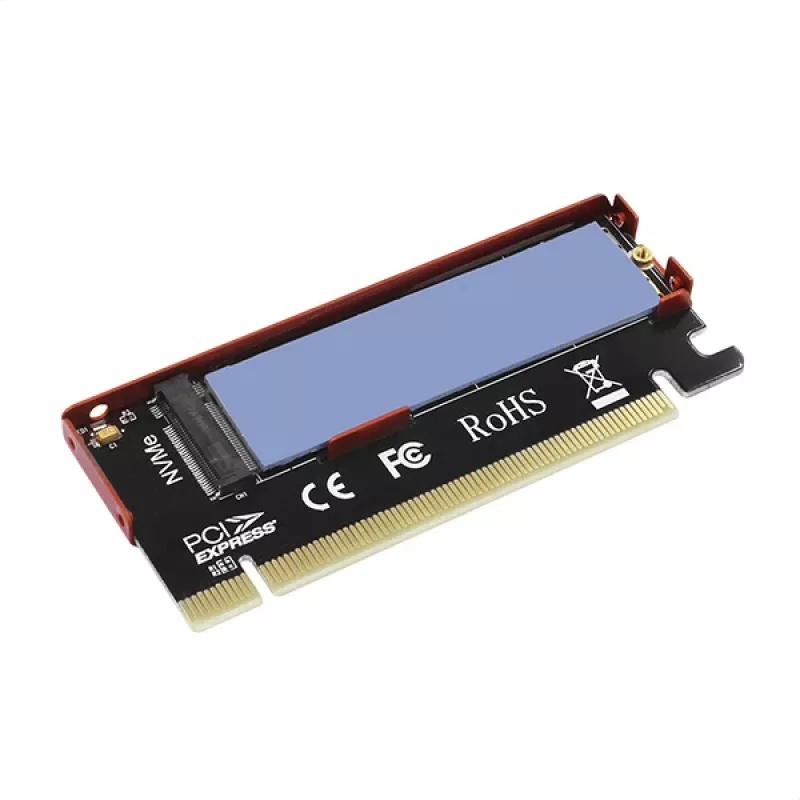

• Jahutus: alumiiniumkate, plaaditud tuulutusavad ja 3 soojusjuhtivat patja
• Mõõtmed: 102 x 43 x 8 mm; Kaal: 43 g
• Toide: toidetakse PCIe pesast; välist toidet pole vaja
• Opsüsteemid: Windows 7/8/8.1/10, Windows Server 2012/2016, Linux tuum 2.6.31+

Kasutamine

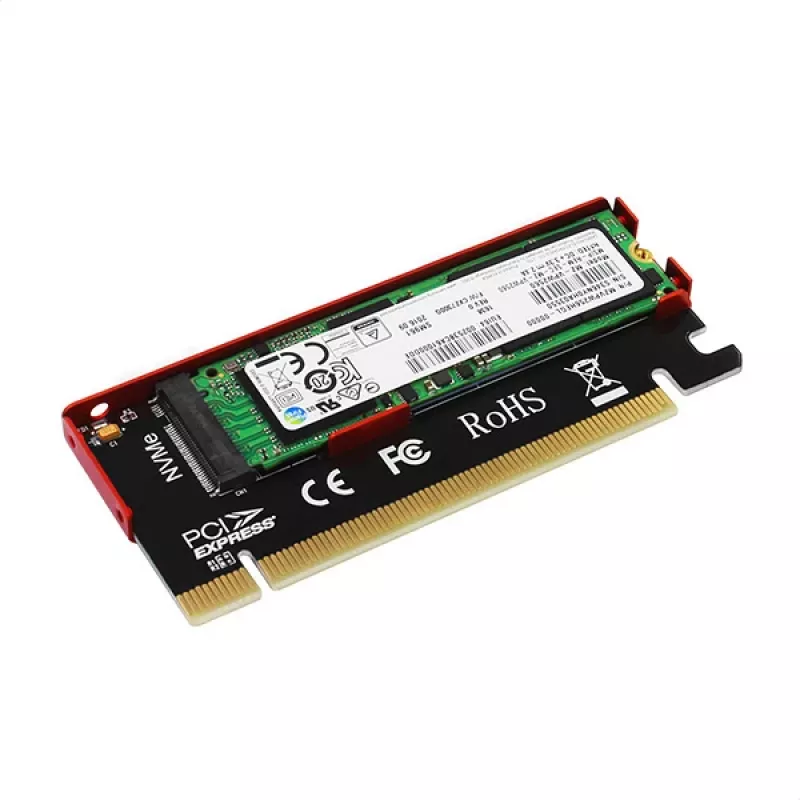

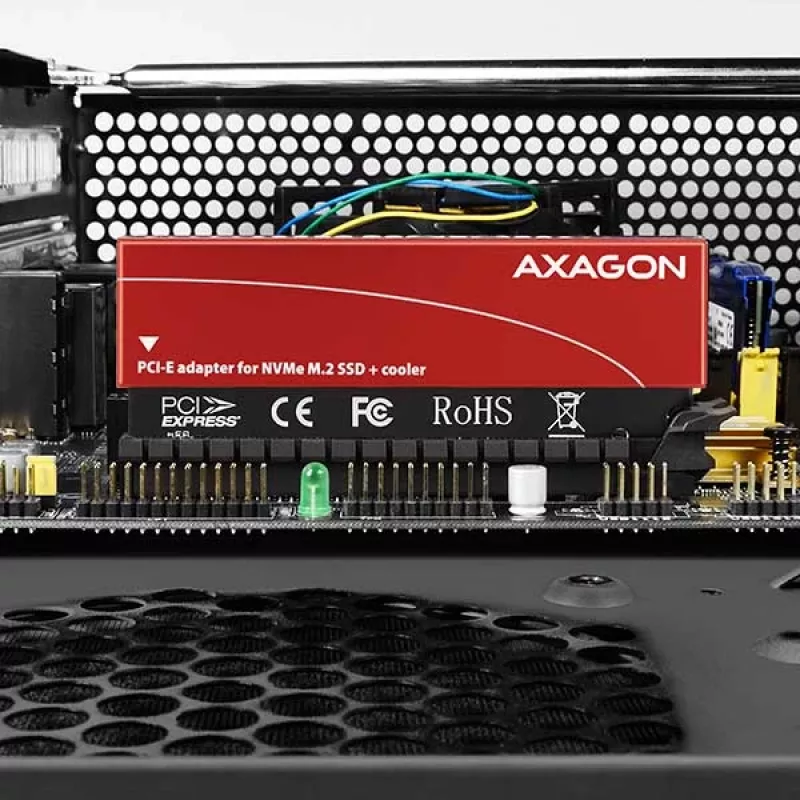

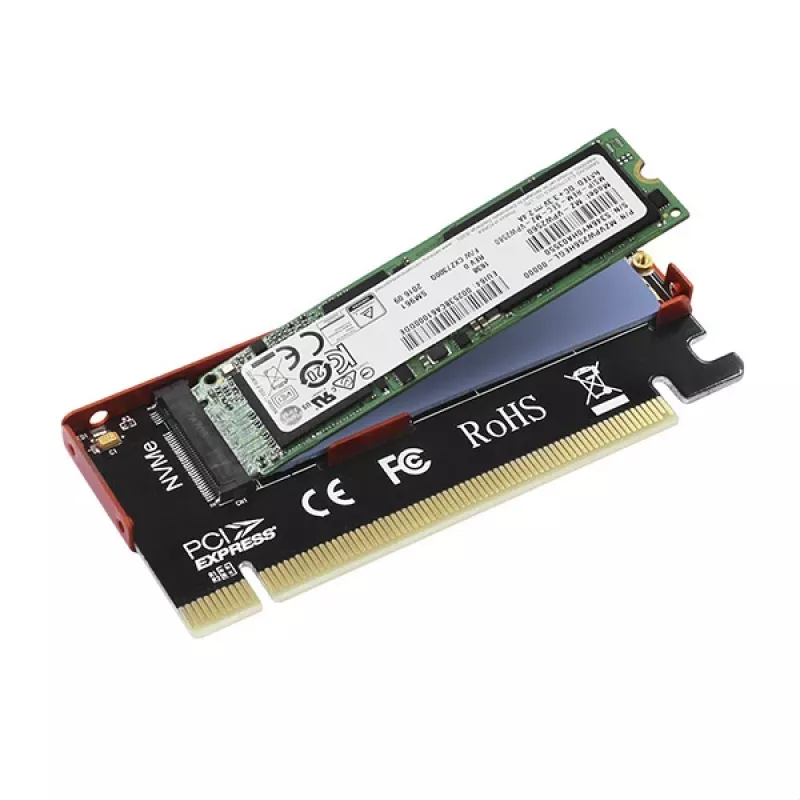

Paigaldage Axagon PCEM2-S vabasse PCIe x16 pessa (adapter kasutab nelja PCIe rada) emaplaadil. Kinnitage M.2 NVMe SSD (suurus kuni 2280) M‑võtme pessa, kinnitage see kaasasoleva kinnitusvahendiga ja kinnitage alumiiniumkate koos soojuspatjadega paremaks jahutuseks. Pärast paigaldamist peaks süsteem draivi automaatselt tuvastama; toetatud opsüsteemide puhul pole draiverite paigaldamine vajalik. Windows 7 korral kontrollige M.2 SSD ühilduvust SSD tootjaga.

Soovitused

Kasutage kaasasolevaid soojusjuhtivaid patju ja tagage korpuses hea õhuvool, et maksimeerida soojuse hajumist. Veenduge, et valitud PCIe pesa pakub NVMe optimaalseks jõudluseks vähemalt x4 rada. Vanemate opsüsteemide (nt Windows 7) kasutamisel kontrollige enne kasutuselevõttu SSD müüja tuge.
