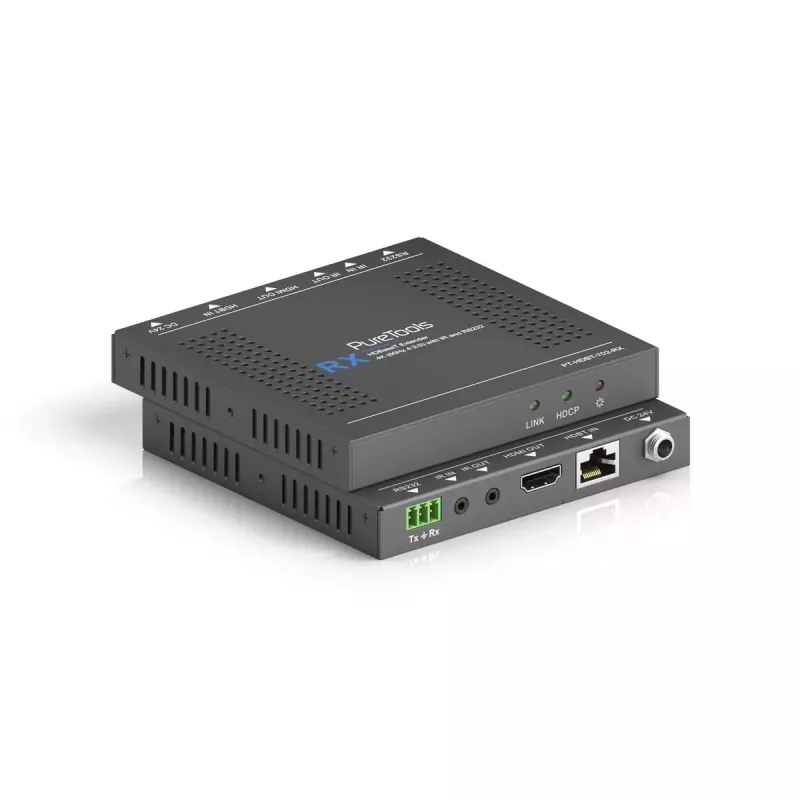

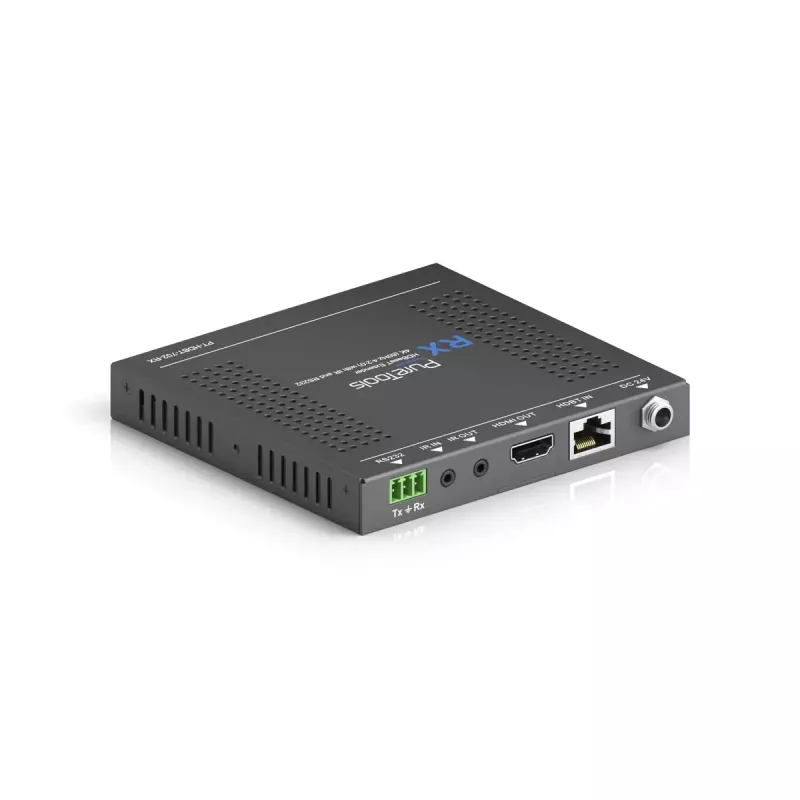

AV-vastuvõtja PureTools PT-HDBT-702-RX

PureTools PT-HDBT-702-RX on kompaktne HDBaseT-vastuvõtja, mis on loodud audiovisuaalsete paigaldiste jaoks, mis nõuavad usaldusväärset video-, heli- ja juhtsignaalide jaotust. See toetab 4K/UHD-d kuni 40 m ja Full HD-d kuni 70 m kaugusele üle ühe Cat-kaabli, edastades sisseehitatud mitmekanalilist heli ja juhtsignaale, sealhulgas IR, RS232 ja CEC. Seade toetab ka kahesuunalist Power over HDBaseT (PoH), nii et see võib saada toite teistelt PoH-ühilduvatelt seadmetelt või neile toidet anda.

Eelised

Vastuvõtja ühildub 4K HDMI-allikate ja kuvaritega kuni 4K@60Hz 4:2:0 eraldusvõimega ning pakub nutikat signaalihaldust koos EDID käsitsemise ja CEC läbipääsuga lihtsustatud süsteemijuhtimiseks. Kahesuunaline PoH välistab paljudes seadistustes kohaliku toite vajaduse. Selle ülikompaktne ja kerge korpus võimaldab paigaldamist kitsastesse ruumidesse, säilitades samal ajal juhtmega HDMI 1.4a ühenduvuse ja töökindla AV-edastuse.

Sobib

• Konverentsiruumidesse ja koosolekupaikadesse, mis vajavad pika distantsi HDMI-jaotust
• Digitaalsete siltide paigaldistesse, kus on tsentraliseeritud allikad ja kaugkuvarid
• Kodukino- või AV-seadmeriiulitesse, kus ruumi on vähe ja on vaja kaugtoidet

Peamised tehnilised andmed

• Maksimaalne videoeraldusvõime: 3840 x 2160 (4K/UHD) toetatud kuni 40 m kauguseni
• Full HD (1080p) edastus kuni 70 m
• HDMI versioon: 1.4a; 4K@60Hz 4:2:0 (10,2 Gbps)
• Toide: 24 V sisend, 1,25 A; voolutarve 14 W; toetab kahesuunalist PoH-d
• Mõõtmed (L×S×K): 115 × 109 × 16,2 mm; kaal: 0,196 kg
• Ühendused ja juhtimine: HDMI, HDBaseT, IR läbipääs, RS232 läbipääs, CEC läbipääs
• Värv: must

Kasutusjuhised

Ühendage HDMI-allikas saatjaga ja viige üks Cat-kaabel saatjast PT-HDBT-702-RX vastuvõtjani. Ühendage vastuvõtja HDMI kaudu kuvariga. Kui see on saadaval, lubage PoH saatjal või muul PoH-ühilduval seadmel vastuvõtja toiteks; vastasel juhul kasutage ühilduvat 24 V toiteallikat. Seadme EDID-haldust ja CEC läbipääsu kasutades viige allika ja kuvariga seaded vastavusse. IR- või RS232-signaalid saab kaugjuhtimiseks suunata läbi HDBaseT-ühenduse.

Soovitused

Kasutage kvaliteetset varjestatud Cat5e või Cat6 kaablit usaldusväärse HDBaseT-edastuse tagamiseks ja järgige 4K puhul 40 m kauguspiirangut (kõrgema signaalikindluse saavutamiseks kasutage lühemaid ühendusi). 4K@60 allikate puhul eelistage seadmeid ja kaableid, mis vastavad määratud HDMI-profiilile, ning veenduge, et ühendatud seadmed toetaksid vajadusel 4:2:0 kroomaluse vähendamist.
