AV-saatja VivoLink VLHDMIEXT1-TV2 — HDMI-sisend/väljund üle Cat5e, kuni 1920x1080, 120 m, juhtmega, must

VivoLink VLHDMIEXT1-TV2 on kompaktne AV-saatja, mis on mõeldud HDMI-video, heli ja IR-juhtsignaalide pikendamiseks ühe Cat5e/6 võrgukaabli kaudu. Seade toetab ühte HDMI-sisendit ja ühte HDMI-väljundit RJ-45 kaudu ning pakub juhtmega ühenduvust kaugkuvarite ja AV-jaotuse jaoks. See toetab kuni 1920 x 1080 eraldusvõimet 60 Hz juures ja suudab edastada kuni 120 m punktist punkti paigaldistes. Must korpus ja väike jalajälg muudavad selle sobivaks diskreetseks paigaldamiseks elamu- või äri-AV-seadistustes.

Eelised

Saatja edastab täielikku 1080P@60Hz videot ja heli tavalise Cat5e/6-kaabelduse kaudu, vähendades vajadust pikkade HDMI-juhtmete järele. See sisaldab IR-läbipääsu, nii et kaugjuhtimissignaalid säilivad allika ja kuva vahel. Seade saab toidet alalisvoolu kaudu laia vahelduvvoolu sisendvahemikuga (100–240 V, 50–60 Hz) ja seda saab integreerida suurematesse süsteemidesse, kasutades Gigabit-lülitit signaali jaotamiseks mitmele vastuvõtjale. Seade on kerge ja hõlpsasti paigaldatav kitsastesse ruumidesse.

Sobib

• HDMI-allikate pikendamiseks ühele kaugkuvarile kuni 120 m kaugusele
• AV-allikate ühendamiseks teabekraanidega kauplustes, kontorites või avalikes ruumides
• Kodustesse AV-paigaldistesse, kus on vaja diskreetset, pika vahemaa HDMI-pikendust

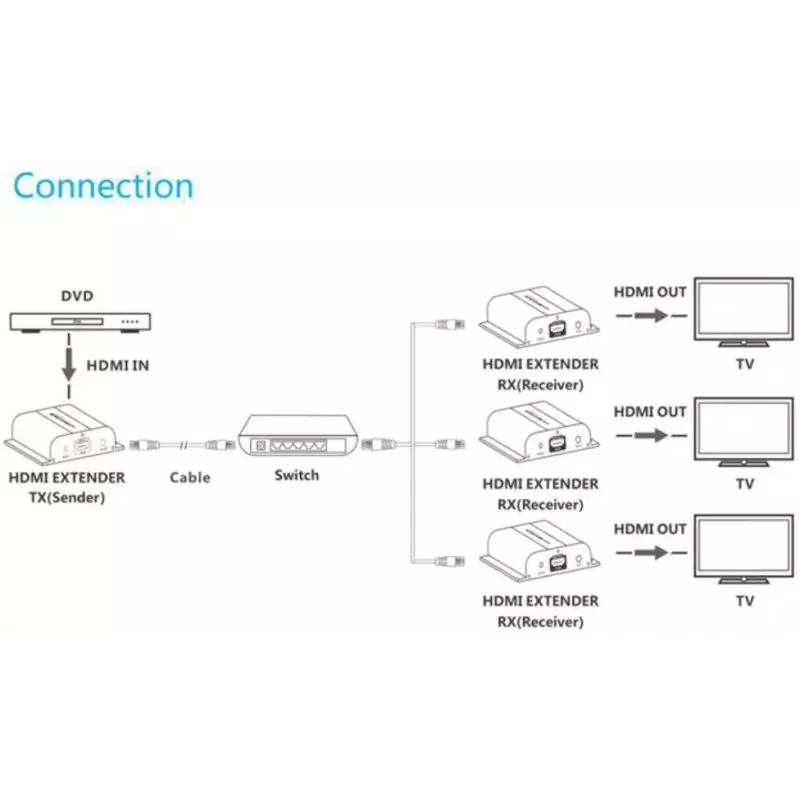

• Mitme vastuvõtjaga IP-jaotus, kasutades Gigabit-lülitit (kuni 253 vastuvõtjat)

Peamised spetsifikatsioonid

• Seadme tüüp: AV-saatja koos IR-saatja toega
• HDMI-sisendid: 1
• HDMI-väljundid: 1 (RJ-45 võrguühenduse kaudu)
• Võrgupordid: 1 RJ-45 sisend / 1 RJ-45 väljund Cat5e/Cat6 jaoks
• Maksimaalne eraldusvõime: 1920 x 1080 (1080P@60 Hz)
• Maksimaalne edastuskaugus: kuni 120 m ühe Cat5e/Cat6 kaabli kaudu
• Toide: alalisvoolu sisend, ühildub 100–240 V vahelduvvoolu (50–60 Hz) toiteallikaga
• Värv: must
• Kaal: 0,206 kg
• Ribalaius vastuvõtja kohta: ligikaudu 18 Mbit

Kasutamine

Ühendage HDMI-allikas saatja HDMI-sisendisse ja paigaldage Cat5e/6 kaabel saatja RJ-45 pordist vastuvõtja RJ-45 porti või Gigabit-lülitisse, kui jaotatakse mitmele vastuvõtjale. Ühendage toide saatjaga, kasutades kaasasolevat alalisvooluadapterit, ja veenduge, et vahelduvvooluallikas on vahemikus 100–240 V, 50–60 Hz. Kui on vaja IR-juhtimist, ühendage ühilduvad IR-emitterid/vastuvõtjad vastavatesse portidesse. Vajadusel konfigureerige võrguaadressid kohaliku pikendaja topoloogia jaoks; tüüpilised vaikeaadressid on TX: 192.168.1.210 ja RX: 192.168.1.220 hallatavates seadistustes.

Soovitused

Stabiilse video- ja IR-edastuse tagamiseks kasutage kvaliteetset Cat5e või Cat6 kaablit korralike otsaliidestega ja vältige kaabli paigaldamist kõrgepingeliste elektriliinide kõrvale. Mitmele vastuvõtjale jaotamisel kasutage spetsiaalset Gigabit-lülitit ja kontrollige saadaolevat võrgumahtu; iga vastuvõtja tarbib tavaliselt umbes 18 Mbit. See seade ei ühildu HDBaseT vastuvõtjatega, seega õigeks tööks paaritage ainult vastava VivoLinki vastuvõtja mudeliga.
