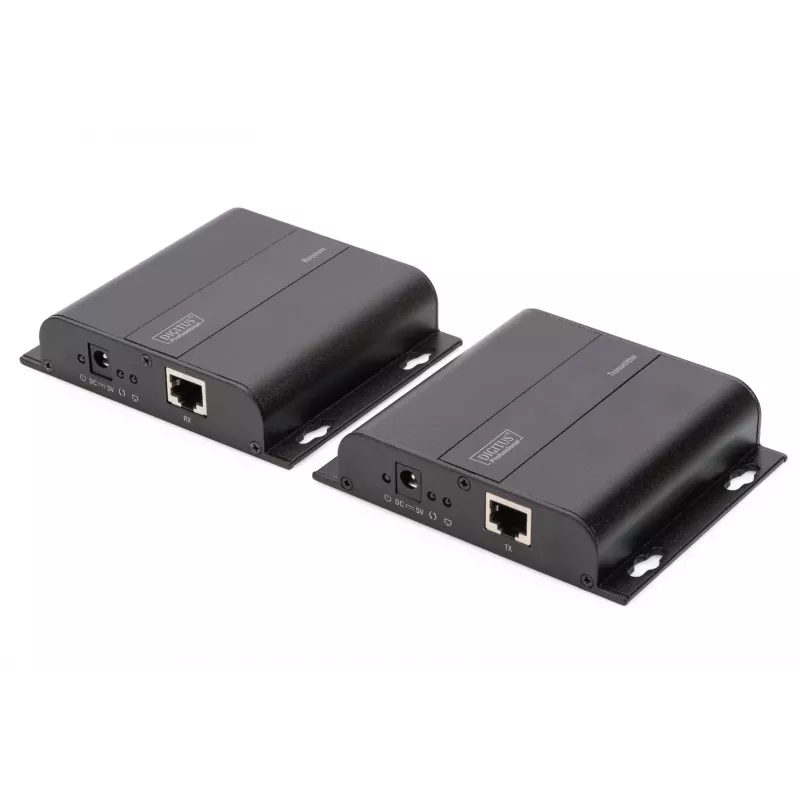

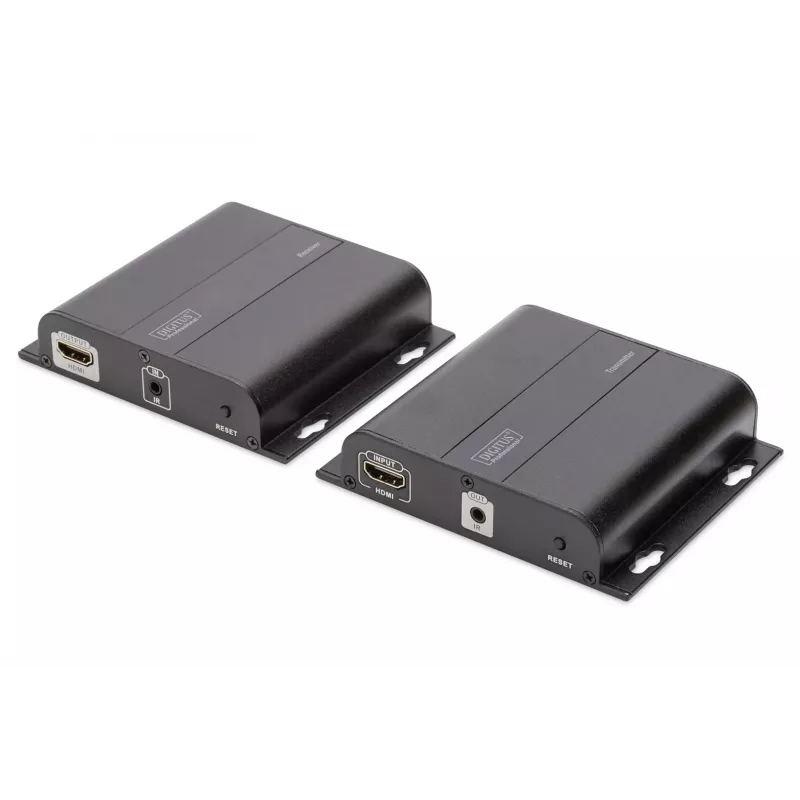

AV-saatja ja -vastuvõtja Digitus 4K HDMI Extender via CAT / IP komplekt

4K HDMI üle IP pikenduskomplekt (DS-55122) on videojaotussüsteem, mis edastab 4K HDMI-signaale võrgukaabelduse kaudu. See sisaldab transiiver-seadet, mis suudab punkt-punkti ühenduses CAT6 kaabli kaudu pikendada 4K (3840x2160p, 30 Hz) videot kuni 120 m kaugusele. Koos täiendavate vastuvõtja-seadmetega (DS-55123) ja võrgukommutaatoriga kasutamisel saab süsteem olemasoleva IP-võrgu kaudu edastada videot kuni 253 ekraanile. Seade toetab HDCP 1.4 ja levinud Etherneti kaablitüüpe paindlikuks paigalduseks.

Eelised

Süsteem toetab nii otsest CAT6 punkt-punkti pikendust kui ka jaotust olemasolevas kohtvõrgus, võimaldades signaali pikendamist praktiliselt piiramatule kaugusele IP kaudu. See toetab 4K eraldusvõimet 30 Hz juures ja maksimaalset HDMI ribalaiust 10,2 Gbit/s. Pikendaja ühildub CAT5, CAT5e, CAT6 ja CAT7 kaablitega ning sisaldab ühesuunalist IR-liidest lähteseadme kaugjuhtimiseks.

Peamised tehnilised andmed

• Mudel: DS-55122 (transiiver)
• Vastuvõtja ühilduvus: DS-55123 (vajalikud täiendavad seadmed)
• Toetatud eraldusvõime: 4K 3840x2160p @ 30 Hz
• Maksimaalne HDMI ribalaius: 10,2 Gbit/s
• Toetatud kaablitüübid: CAT5, CAT5e, CAT6, CAT7
• Punkt-punkti pikendusulatus: kuni 120 m CAT6 kaudu
• IP jaotus: kuni 253 ekraani olemasoleva võrgu kaudu
• HDCP tugi: HDCP 1.4
• IR: integreeritud ühesuunaline IR-liides kaugjuhtimiseks

Kasutamine

Ühendage transiiver-seade (DS-55122) HDMI-allikaga ja tõmmake CAT6 kaabel ekraanini otseühenduseks kuni 120 m ulatuses. Mitme ekraaniga jaotuse korral ühendage transiiver ja vastuvõtja-seadmed (DS-55123) võrgukommutaatoriga, kasutades ühilduvaid võrgukaableid, ja konfigureerige IP-võrk nii, et transiiverid ja vastuvõtjad suhtleksid. Kasutage integreeritud IR-liidest HDMI-allika kaugjuhtimiseks vastuvõtja asukohtadest. Veenduge HDCP ühilduvuses allika ja ekraanide vahel ning valige sobivad kaablitüübid vastavalt nõutavatele vahemaadele.

Soovitused

Kasutage kvaliteetseid varjestatud CAT6 või CAT7 kaableid parima 4K jõudluse tagamiseks pikematel vahemaadel, kontrollige allika ja ekraanide HDCP versiooni ühilduvust ning lisage DS-55123 vastuvõtja-seadmeid vastavalt vajadusele, et saavutada soovitud ekraanide arv IP-võrgu kaudu jaotamisel.
