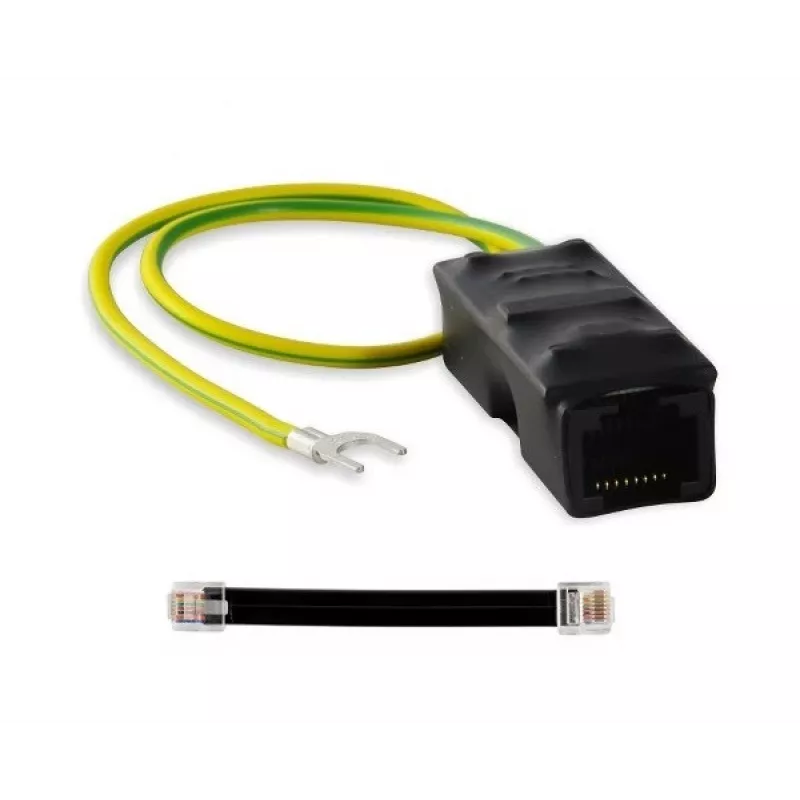

ATTE IPP-1-20-HS Signaalliini liigpingekaitse, 1 kanal, 12V DC/24V AC, 5kA, kruviühendus

ATTE IPP-1-20-HS on suure jõudlusega signaalliini liigpingekaitse, mis on loodud tundlike elektroonikaseadmete kaitsmiseks siirdepingete eest. Ühe kaitstud kanaliga sobib see ideaalselt kasutamiseks valvekaamera-, juurdepääsukontrolli- ja tööstusautomaatikasüsteemides. Seade pakub usaldusväärset kaitset video-, andme- ja juhtsignaaliliinidele, tagades katkematu töö ja pikendades seadmete eluiga.

Eelised

See liigpingekaitse omab ülikiiret reageerimisaega (<1 ns) ja madalat sisestuskadu (<0,2 dB), muutes selle sobivaks kiirete andmeside rakenduste jaoks ilma signaali halvenemiseta. Selle robustne disain hõlmab kruviühendusi lihtsaks paigaldamiseks ja eraldi maandusühendust optimaalse ohutuse tagamiseks. Kompaktne ABS-korpus võimaldab kruviga kinnitamist erinevates keskkondades.

Sobib kasutamiseks

• Valvekaamerasüsteemid
• Juurdepääsukontrollisüsteemid
• Tööstusautomaatikaseadmed
• Video- ja andmesignaaliliinid
• Juhtsignaalide kaitse

Peamised tehnilised andmed

• Toote tüüp: Signaalliini liigpingekaitse
• Kanalite arv: 1
• Nimipinge (Un): 12V DC / 24V AC
• Maksimaalne pidev tööpinge (Uc): 30V DC / 24V AC
• Nimilühisvool (In): 5 kA (8/20µs)
• Maksimaalne lühisvool (Imax): 10 kA (8/20µs)
• Pingekaitse tase (Up) liin-liin: ≤ 60 V
• Pingekaitse tase (Up) liin-maandus: ≤ 600 V
• Reageerimisaeg: < 1 ns
• Sisestuskadu: < 0,2 dB
• Sagedusriba: kuni 100 MHz
• Ühendused: Kruviühendused (SIS/VÄLJAS, maandus)
• Kinnitusviis: Kruviga kinnitamine
• Korpuse materjal: ABS plastik
• Töötemperatuur: -25°C kuni +55°C
• Kaitserežiim: Liin-liin, liin-maandus

Soovitused

Optimaalse kaitse tagamiseks paigaldage see liigpingekaitse võimalikult lähedale kaitstavale seadmele. Tagage nõuetekohane maandus vastavalt kohalikele elektripaigaldise eeskirjadele. Sobib kasutamiseks ainult siseruumides.
