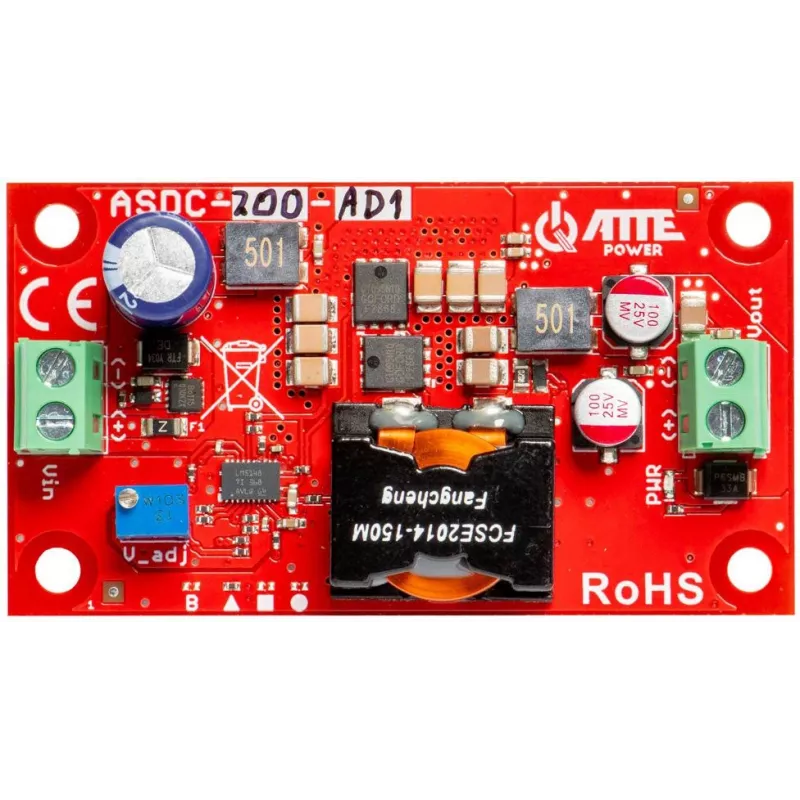

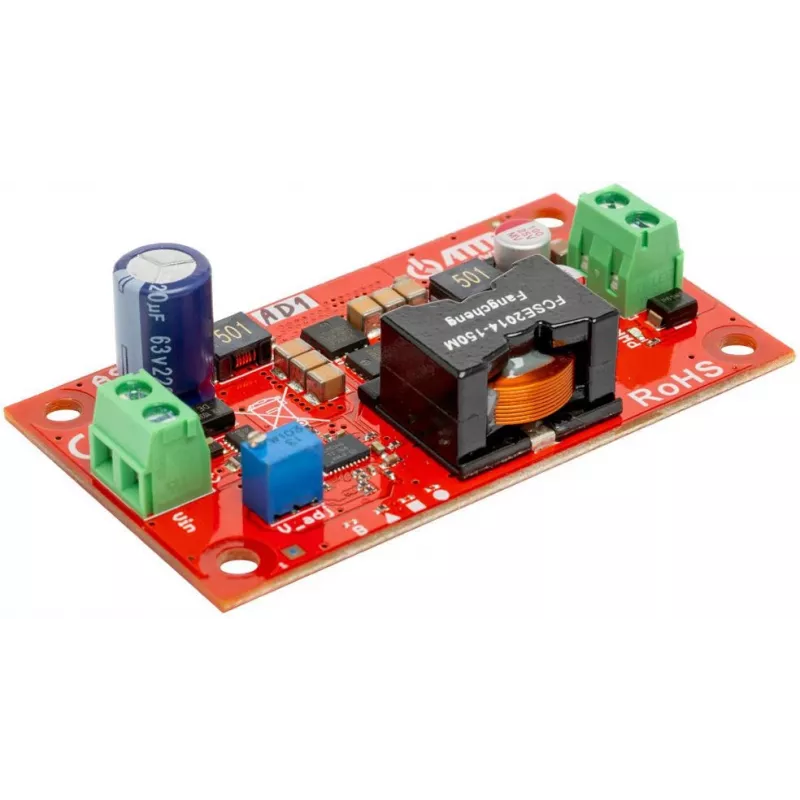

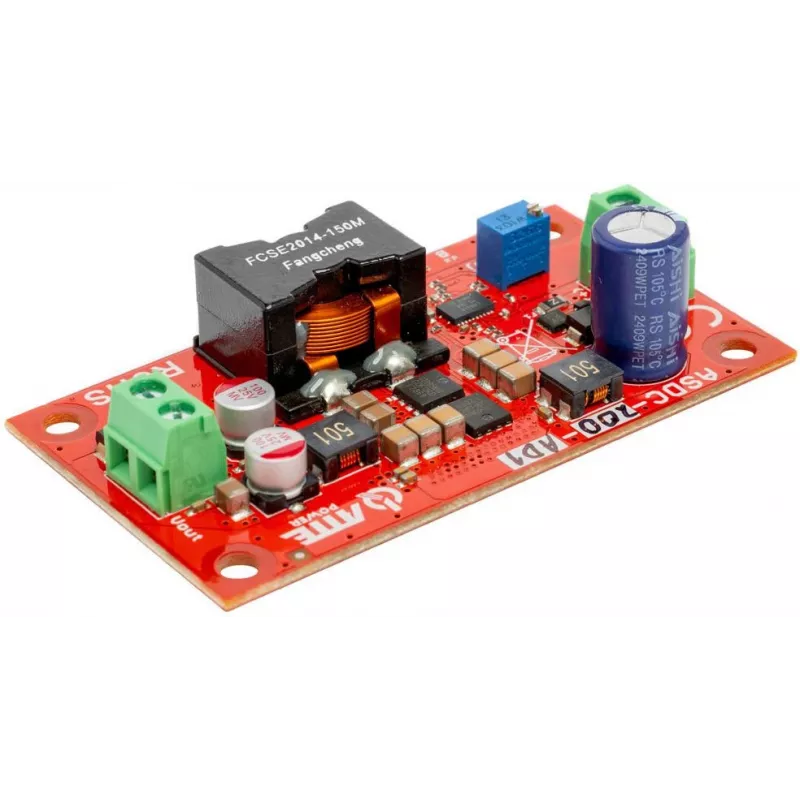

ATTE ASDC-200-AD1-OF DC-DC Step-Down Buck Converter 200W 10-36V Input 5-24V Adjustable Output

ATTE ASDC-200-AD1-OF on kõrge jõudlusega DC-DC alandav (buck) muundur, mis on loodud tõhusalt vähendama kõrgemat sisendpinget madalamaks, reguleeritavaks väljundpingeks. Maksimaalse väljundvõimsusega 200W ja kasuteguriga üle 92% on see muundur ideaalne paljudeks rakendusteks, mis vajavad stabiilset ja reguleeritavat toiteallikat.

Eelised

Kõrge kasutegur vähendab soojuse teket ja energiakadu. Reguleeritav väljundpinge 5V kuni 24V pakub paindlikkust erinevate seadmete jaoks. Tugevad kaitsefunktsioonid tagavad ohutu töö ülekoormuse, lühise, ülekuumenemise ja vastupidise polaarsuse korral. Passiivne jahutus integreeritud jahutusradiaatoriga võimaldab vaikset tööd.

Sobib kasutamiseks

• LED-ribade ja valgustussüsteemide toiteks
• Aku laadimise rakendustes
• Tööstuslikes juhtimissüsteemides
• Isetegemise elektroonikaprojektides
• Lineaarsete regulaatorite asendamiseks toiteallikates

Peamised tehnilised andmed

• Muunduri tüüp: DC-DC alandav (buck)
• Sisendpinge vahemik: 10-36V DC
• Väljundpinge vahemik: 5-24V DC (reguleeritav pardal oleva potentsiomeetriga)
• Maksimaalne väljundvõimsus: 200W
• Maksimaalne väljundvool: 40A (5V väljundi korral)
• Kasutegur: >92%
• Kaitse: ülekoormuskaitse (OLP), lühisekaitse (SCP), ülekuumenemiskaitse (OTP), sisendi vastupidise polaarsuse kaitse
• Töötemperatuur: -20°C kuni +50°C
• Jahutus: passiivne (konvektsioon) integreeritud jahutusradiaatoriga
• Ripple ja müra: <100mVp-p
• Liiniregulatsioon: ±0.5%
• Koormusregulatsioon: ±1%
• Paigaldus: pinnale paigaldus / kruviga paigaldus
• Ühendused: kruviklemmid (sisend ja väljund)

Soovitused

Optimaalse jõudluse tagamiseks veenduge, et passiivseks jahutuseks on piisav ventilatsioon. Kasutage voolu jaoks sobiva suurusega sisend- ja väljundjuhtmeid. Väljundpinget saab reguleerida pardal oleva potentsiomeetriga; enne tundlike koormuste ühendamist kontrollige multimeetriga seatud pinget.
