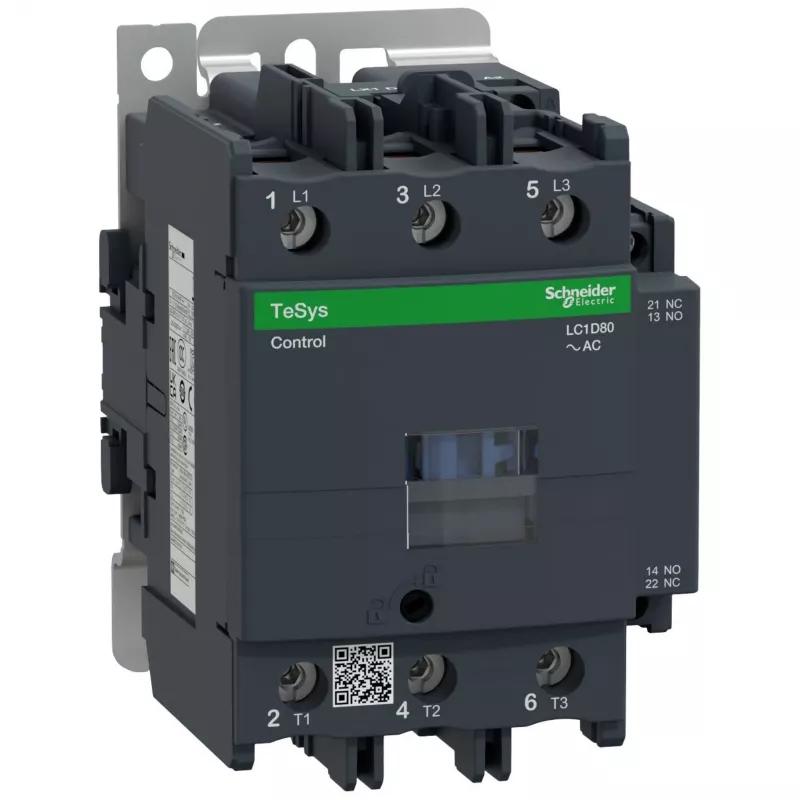

APC Schneider Electric LC1D80P7 TeSys D Kontaktor, 3-pooluseline, 80 A, 230 V AC mähis, 1 NO + 1 NC abikontaktid

APC Schneider Electric LC1D80P7 on TeSys D seeria kõrge jõudlusega kontaktor, mis on mõeldud usaldusväärseks mootorijuhtimiseks ja lülitusrakendusteks. Nimitalitlusvooluga 80 A AC-3 kategoorias ja mähise pingega 230 V AC on see 3-pooluseline kontaktor ideaalne tööstuskeskkondadesse. Sellel on üks tavaliselt avatud ja üks tavaliselt suletud abikontakt, pakkudes paindlikkust juhtahelatele.

Eelised

Vastupidav konstruktsioon tagab pika elektrilise ja mehaanilise vastupidavuse (1,2 miljonit tsüklit elektriliselt, 8 miljonit tsüklit mehaaniliselt). Kompaktne disain võimaldab paigaldada DIN-siini või plaadile. Vastab rahvusvahelistele standarditele IEC 60947-4-1, UL ja CSA.

Sobib kasutamiseks

• Mootorite käivitamine ja lülitamine AC-3 rakendustes kuni 37 kW 400 V juures
• Takistus- ja induktiivkoormuste lülitamine AC-1 rakendustes kuni 120 A
• Tööstusautomaatika ja juhtpaneelid

Peamised tehnilised andmed

• Toote tüüp: Kontaktor
• Seeria: TeSys D
• Pooluste arv: 3
• Nimitalitlusvool (AC-3): 80 A temperatuuril ≤60 °C, ≤440 V
• Nimitalitlusvool (AC-1): 120 A temperatuuril ≤60 °C, ≤690 V
• Mähise pinge: 230 V AC 50/60 Hz
• Abikontaktid: 1 NO + 1 NC
• Mootori võimsus (AC-3, 400 V): 37 kW
• Paigaldusviis: DIN-siini / plaat
• Nimiisolatsioonipinge (Ui): 690 V
• Nimilöögitaluvuspinge (Uimp): 8 kV
• Elektriline vastupidavus (AC-3): 1,2 miljonit tsüklit
• Mehaaniline vastupidavus: 8 miljonit tsüklit
• Töötemperatuur: -5 kuni 60 °C
• Kaitsetase: IP20 (esikülg)
• Standardid: IEC 60947-4-1, UL, CSA
• Toiteahela klemmi tüüp: Kruviklemm (10-50 mm²)
• Juhtahela klemmi tüüp: Kruviklemm (1-4 mm²)

Soovitused

Optimaalse jõudluse tagamiseks järgige paigaldamisel ja juhtmestikul tootja juhiseid. Kasutage kruviklemmide jaoks sobivaid kaabli suurusi ja pöördemomendi seadeid.
