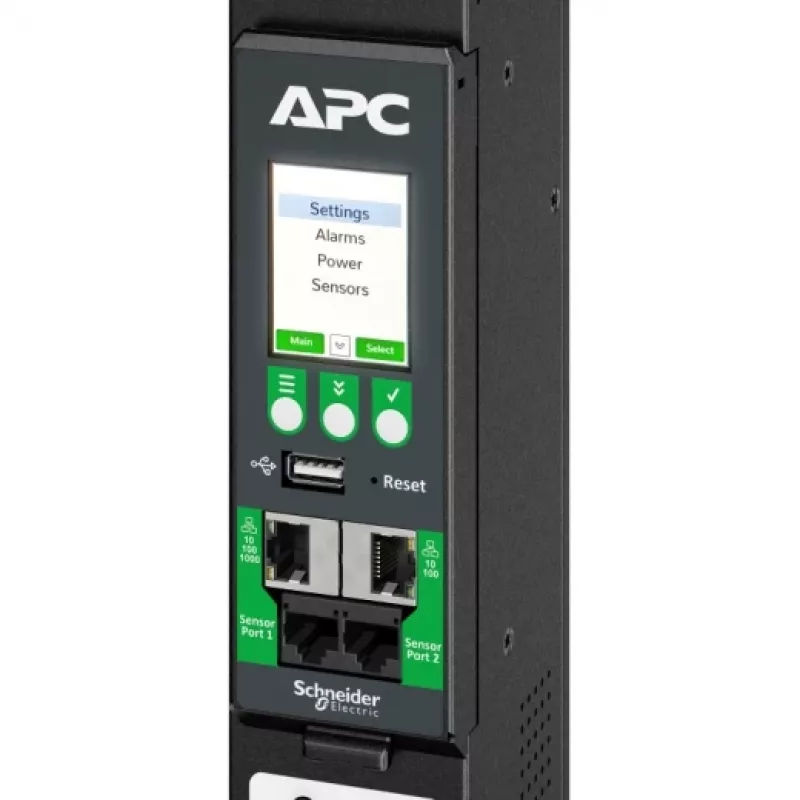

APC NetShelter Rack PDU Advanced, mõõdetav, 3-faasiline, 11kW 400V 16A või 11.5kW 415V 20A, 42 pistikupesa, IEC309

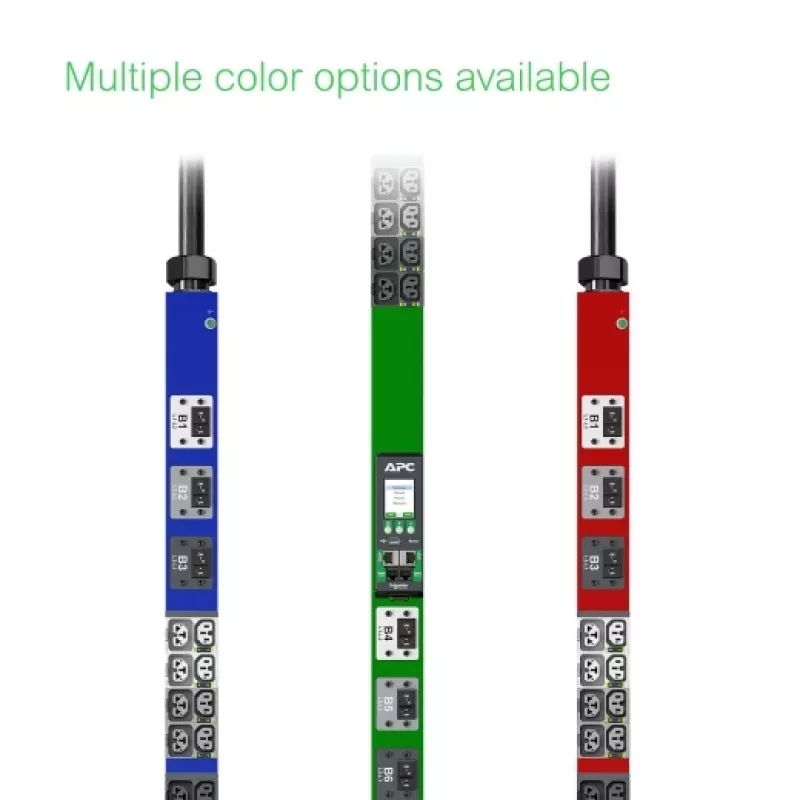

APC NetShelter Rack PDU Advanced on mõõdetav kolmefaasiline toitejaotusseade, mis on mõeldud serveri- ja võrguriiulitele. See toetab kuni 11 kW pingel 400 V (11,5 kW pingel 415 V) ja pakub 42 vahelduvvoolupistikupesa kompaktses 2,2U vormiteguris, värvikoodiga ja märgistatud pistikupesadega, mis lihtsustavad paigaldamist ja koormuse tuvastamist.

Eelised

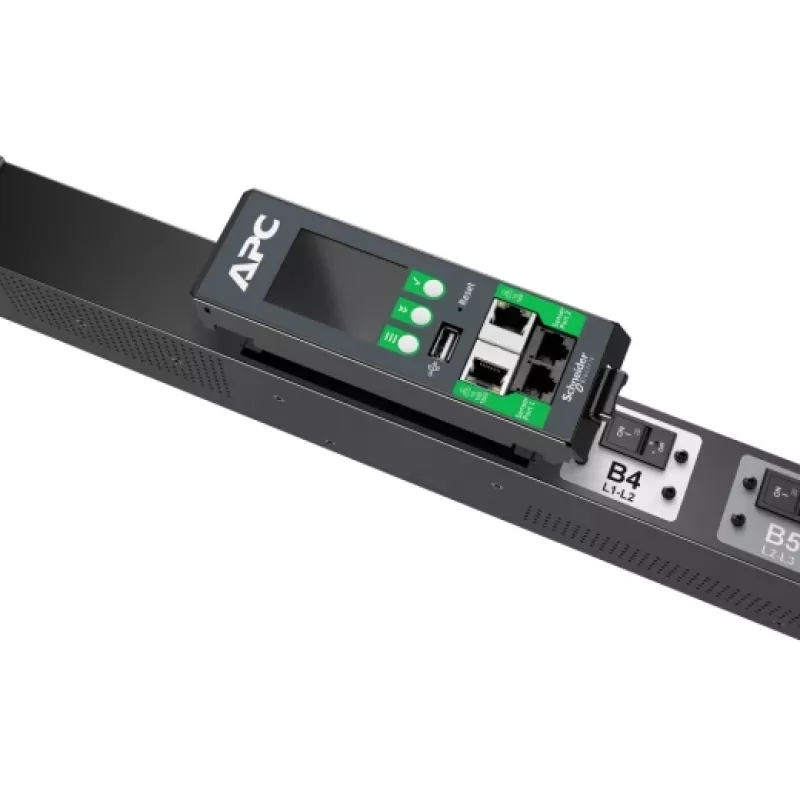

See toitejaotusseade pakub ühikupõhist toitemõõtmist, mis on kättesaadav kohaliku kuva ja kaugvõrgu kaudu, 1% mõõtmistäpsust usaldusväärse arvelduse ja mahu planeerimiseks ning vahelduvfaasiga pistikupesade paigutust, mis parandab kaablikorraldust ja koormuse tasakaalustamist. See sisaldab kuuma vahetamist võimaldavat võrguhalduskaarti (NMC), mis säilitab võrguühenduse NMC asendamise ajal, kahte Etherneti porti (Gigabit + 10/100) standardse ühenduse loomiseks ja pärgühenduseks ning kahte keskkonnaanduri porti valikulise temperatuuri ja niiskuse jälgimiseks. Seade on ette nähtud täiskoormusel töötamiseks kuni 60 °C juures ning sellel on UL ja CE sertifikaadid, mis võimaldavad ülemaailmset kasutuselevõttu.

Sobib

• Andmekeskuse riiuli toitejaotus serveritele ja võrguseadmetele
• Keskkonnad, mis nõuavad täpset PDU-põhist mõõtmist ja arveldust
• Suure tihedusega riiulipaigaldised, kus pistikupesade tihedus ja kompaktne vormitegur on olulised

Peamised spetsifikatsioonid

• Toode: APC NetShelter Rack PDU Advanced (APDU10250ME)
• Sisendpinge (nimipinge): 400 V (toetab 415 V)
• Maksimaalne võimsus: 11 kW pingel 400 V (11,5 kW pingel 415 V)
• Maksimaalne vool: 16 A

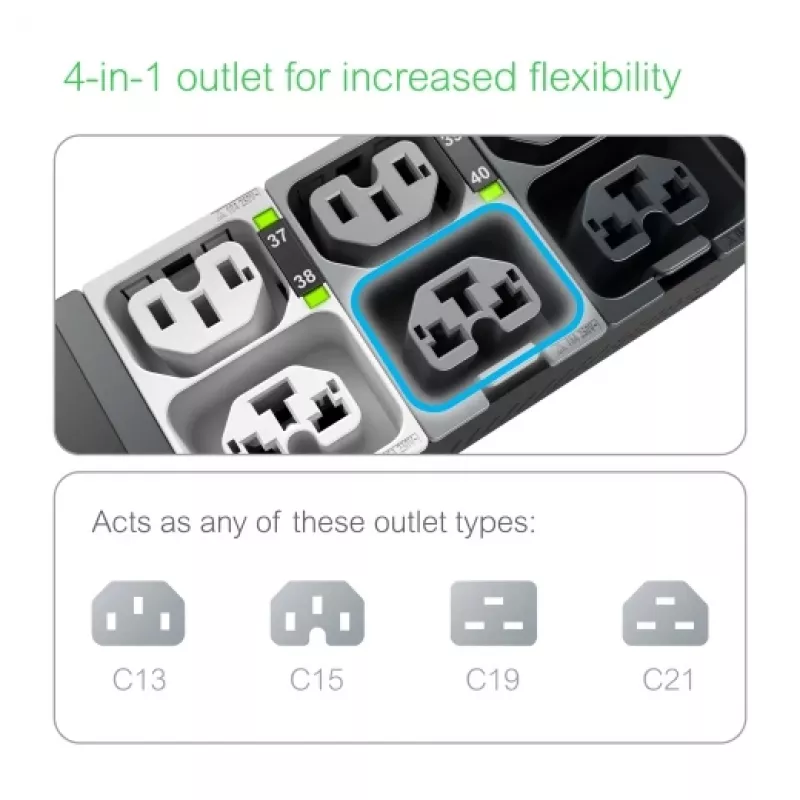

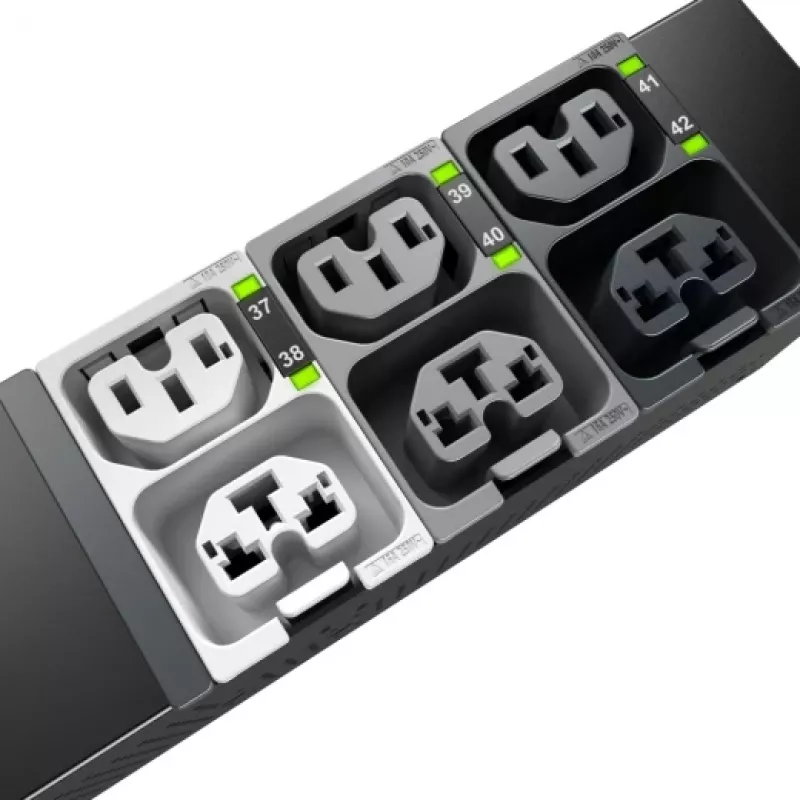

• Pistikupesad: 42 vahelduvvoolupistikupesa (4-ühes kombinatsioon C13/C19/C15/C21)
• PDU tüüp: mõõdetav
• Võrk: Gigabit Ethernet + sekundaarne 10/100 Etherneti port
• Keskkonnaseire: 2 anduriporti (andurid müüakse eraldi)
• Töötemperatuur: ette nähtud kuni 60 °C täiskoormusel
• Kaal: 5,7 kg
• Sertifikaadid: UL ja CE

Kasutamine

Paigaldage PDU 2,2U ühilduvasse riiuliruumi ja ühendage sisend sobiva kolmefaasilise 400/415 V toiteallikaga, mille faasivool on kuni 16 A, nagu ette nähtud. Kasutage kohalikku kuva või võrguhalduskaarti mõõtmiste, hoiatuste ja võrgusätete konfigureerimiseks. Ühendage seadmed värvikoodiga kombineeritud pistikupesadesse, jälgides kaitselüliti ja faasi märgistust, et koormust ühtlaselt jaotada. Vajadusel ühendage PDU-d pärgühenduse abil, kasutades sekundaarset Etherneti porti, ja lubage võrgusätete kaudu toitejagamine, et säilitada NMC funktsionaalsus vahelduvvoolukatkestuse korral. Paigaldage valikulised temperatuuri- ja niiskusandurid anduriportidesse keskkonnaseireks.

Soovitused

Tasakaalustatud koormuse ja parema kaablikorralduse jaoks ühendage seadmed vahelduvfaasiga pistikupesarühmade vahel ja jälgige PDU-põhist mõõtmist, et vältida ülekoormust; asendage võrguhalduskaarti ainult siis, kui seade on toitega ühendatud, et tagada seadme katkematu töö.
