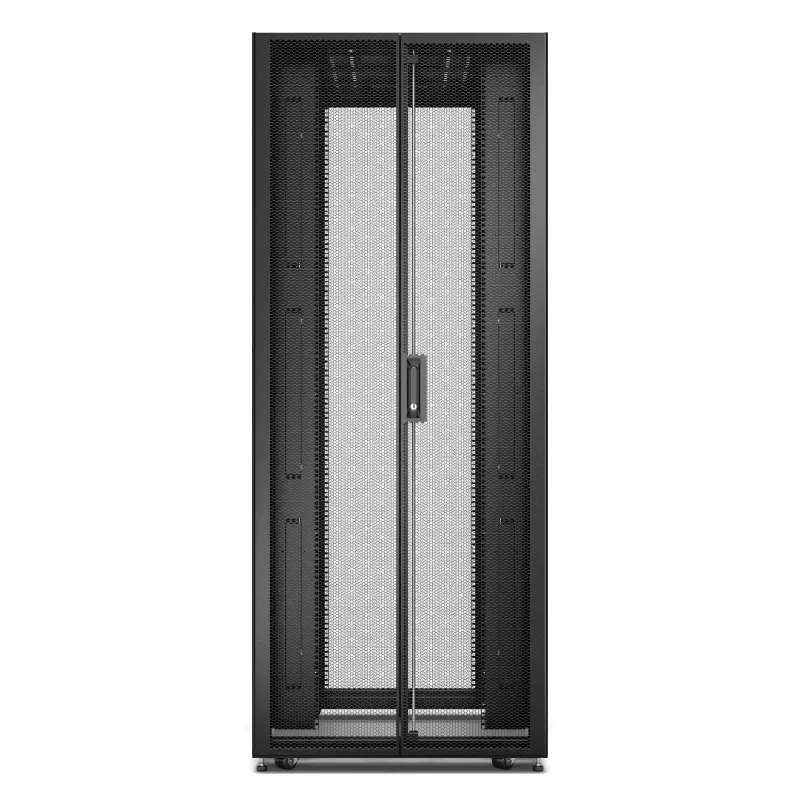

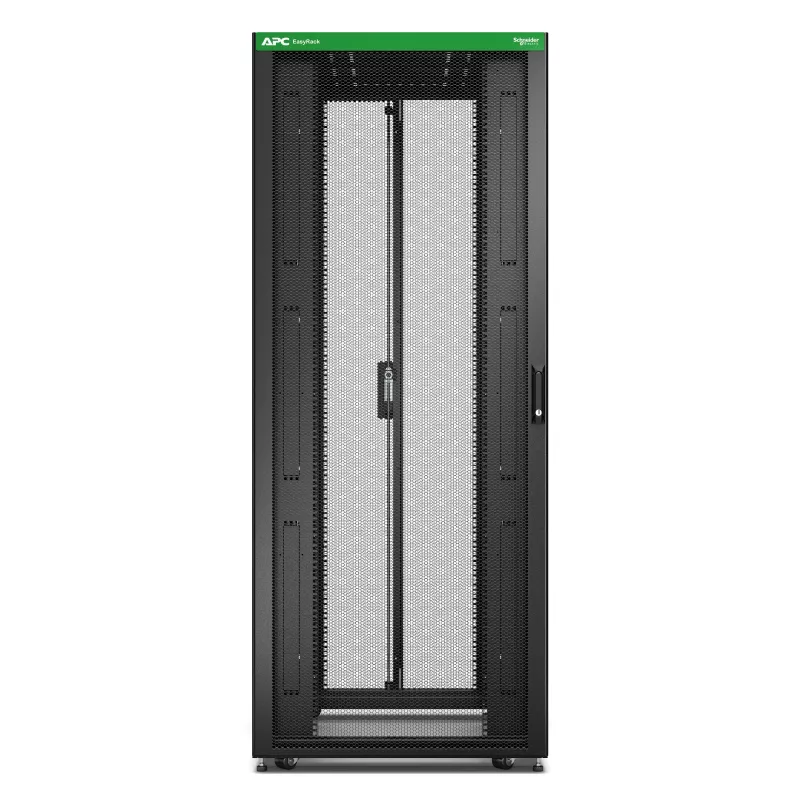

APC Easy Rack, 42U, must, katusega, rataste, jalgade, 4 kronsteini ja põhjaga, ilma külgpaneelideta, 1991K x 800L x 1200S mm

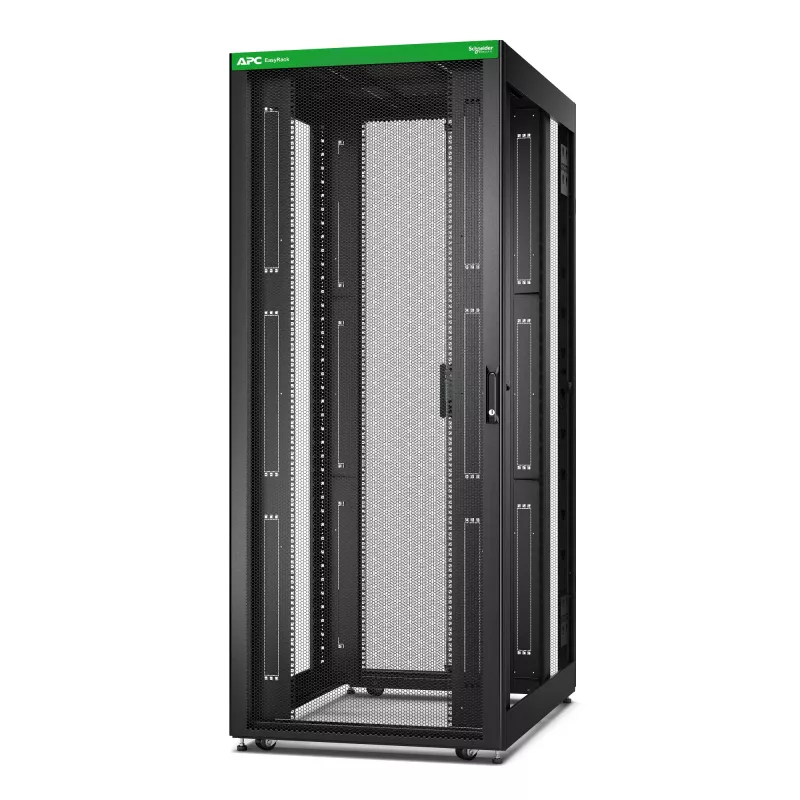

Easy Rack ER8220 on EIA-310 standardile vastav eraldiseisev IT-kapp, mis tarnitakse eelmonteeritult kiireks kasutuselevõtuks andmekeskuse ja võrgukeskkondades. Kapp pakub 42U paigaldusruumi, 800 mm laiust ja 1200 mm sügavust, et mahutada sügavaid seadmeid ja vertikaalseid tarvikuid, ning sellega on kaasas katus, võtmed, tasandusjalad, rattad, põhjapaneel, paigaldusriistvara ja PDU kinnitusklambrid; külgpaneelid ei kuulu komplekti. Konstruktsioon talub staatilist koormust 1200 kg ja dünaamilist koormust 600 kg ning sellel on ventileeritud uksed 81% perforatsiooniga õhuvoolu tagamiseks. Multifunktsionaalne katus ja tagumised tarvikuklambrid lihtsustavad kaablihaldust ja õhuvoolu reguleerimist ning integreeritud eemaldatavad vertikaalsed 1U paigaldusribad standardsete EIA-310 u-kohtade kõrval võimaldavad paigaldada 1U tarvikuid.

Eelised

ER8220 pakub suuremat sisemist laiust, mis parandab kaablihaldust tihedates serveri- ja võrguseadmete paigaldustes, ning sügavat 1200 mm šassiid, mis mahutab väga sügavaid seadmeid. See tarnitakse täielikult kokkupanduna, et vähendada paigaldusaega, või saab tellida lamedalt pakituna kohapealseks monteerimiseks, kui ruumi- või transpordipiirangud seda nõuavad. Tööriistavabad tagumised tarvikuklambrid ja PDU kinnitusvõimalused lihtsustavad toite- ja kaablitarvikute lisamist; ventileeritud uksed ja projekteeritud õhuvooluteed aitavad jahutada, kui neid kombineerida sobivate tarvikutega.

Kasutusalad

• Andmekeskuse serveri- ja võrguseadmete riiulid
• Hüperkonverents- ja konverents-IT-paigaldised
• Keskkonnad, mis nõuavad sügavaid seadmeid ja laiemat kaablihaldust
• Paigaldised, mis vajavad eelmonteeritud kappe kiireks kasutuselevõtuks või lamedalt pakituna kohapealseks monteerimiseks

Peamised tehnilised andmed

• Mudel: APC Easy Rack ER8220 (MPN: ER8220, EAN: 0731304433286)
• Riiuli maht: 42U
• Kõrgus: 1991 mm
• Laius: 800 mm
• Sügavus: 1200 mm
• Toote värvus: Must
• Kaal (tühjana): 107 kg
• Staatiline koormustaluvus: 1200 kg; Dünaamiline koormustaluvus: 600 kg
• Ventileeritud uksed 81% perforatsiooniga
• Sisaldab: katus, võtmed, tasandusjalad, rattad, põhi, paigaldusriistvara, PDU kinnitusklambrid; külgpaneelid ei kuulu komplekti

Kasutusjuhend

Asetage eraldiseisev riiul tasasele pinnale ja lukustage tasandusjalad või rattad vastavalt vajadusele. Kui see on tarnitud lamedalt pakituna, monteerige see vastavalt tootja juhistele enne seadmete paigaldamist. Paigaldage riiulisse kinnitatavad seadmed EIA-310 u-kohtadesse, kasutades kaasasolevat paigaldusriistvara; 1U tarvikute paigaldamisel kasutage seadmete u-kohtade kõrval olevaid eemaldatavaid vertikaalseid 1U ribasid. Kinnitage PDU-d kaasasolevate kinnitusklambrite külge ning suunake toite- ja võrgukaablid läbi katuse ja tagumiste tarvikuklambrite, et säilitada õhuvool ja kaablikorraldus. Riiuli täitmisel järgige staatilise ja dünaamilise koormuse piirnorme.

Soovitused

Usaldusväärse jahutuse ja kaablite suunamise tagamiseks kombineerige ER8220 sobivate PDU-de, kaablihaldustarvikute ja aktiivsete jahutuslahendustega. Jaotage kaal ühtlaselt ning järgige staatilist koormustaluvust 1200 kg ja dünaamilist koormustaluvust 600 kg, et tagada ohutu töö.
